Test Research Inc.
554 TR7700 SII User Guide–Software
B. 操作說明：
在 ATPG 介面中，選擇[File] >[Save Library to Excel]。
C. 注意事項：
需安裝 Excel 才能正常使用這功能。
7.24 Defect Image Recheck 功能
功能介紹：當 AOI 檢測 Fail 時, 會再重新做 Fail 類別的判定。
使用說明：
1. 註冊表 [EnableDefectImageRecheck]= 1，啟動功能並在 C:\DefectImageData 存
下 Log 資料。
2. Registry DWORD [EnableDefectImageRecheck] = 2，啟動功能但不存下 Log 資
料
3. Registry DWORD EnableDefectImageRecheck]= 0，關閉此功能。
此功能啟動後會將新的判定結果傳到 Result Tree 及 Repair
Test Research Inc.
TR7500 Series User Guide–Software 555
7.25 7500 與 7500S2 程式共用功能
功能介紹：當 project 的解析度與 FOV 大小與機台設定不一致時，能不需重作程
式直接轉換即可。
功能說明：
1. FOV 大小不一致時，FOV 內所看到的元件數目及元件位置都會不一樣。故採
用重配 FOV 的方法, 重配過程中保留檢測框原本的所有設定，但不保留 Warp
框。因元件的位置改變, 會造成重配後的檢測分數降低, 可能必需 Fine Tune。
2. 解析度不一致時, 會造成影像大小不一致。此功能會將影像包含影像的 Mask
同步做數位放大的轉換。但轉換後會造成會造成檢測分數的降低, 程式必需
Fine Tune。
使用說明：
1. 設定註冊碼: ProjectConvert = 1
2. 開啟 pre 後，若發現解析度與 FOV 大小不一致會跳出此視窗。若要進行轉換
請按
是。
3. 若沒找到大圖，會跳出提視窗
4. 在此視窗按下是，才會重配 FOV
5. 轉換後，請先確認 Fiducial Mark 的位置。(在主程式下選擇[工具]>[對位標記
Test Research Inc.
556 TR7700 SII User Guide–Software
設定]。若位置有誤，請重設。
6. 接著即可進行平常的檢測動作及微調。
7.26 多件檢測功能
功能介紹：檢測全板是否有多件、異物或者其他非元件上的缺陷。
使用說明：
1. 主程式開啟後，選擇[程式]>[增加所有 FOV]。

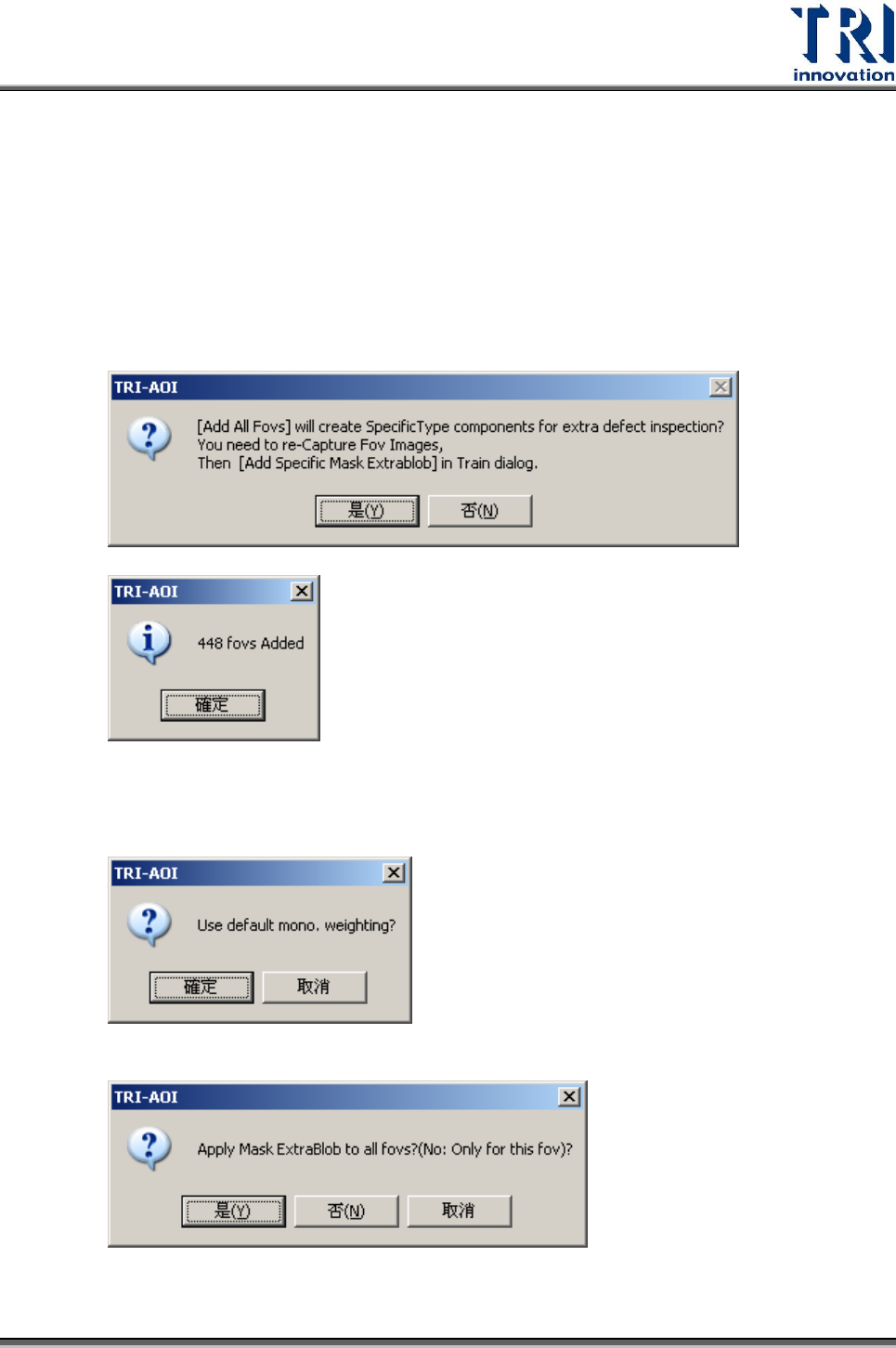

2. 選擇後，會出現以下視窗。選擇[是]確定增加所有 FOV。
3. 當增加完成後，會出現以下視窗，告知總共有多少 FOV 被新增，按下[確定]。
4. 選擇[工具]>[擷取 FOV 影像] 。
5. 進入 教導(Trian)模式，將萬用框拉到涵蓋大部分 FOV 影像後，點選[對 FOV
內的 Blob 作遮罩]。
6. 選擇後，會出現以下視窗，詢問使用者是否要使用預設的 Mono 權重。
7. 點選[確定]後，會出現以下視窗。選擇[是]將會套用到所有的 FOV，選擇[否]
將只會套用到目前的 FOV。
8. 不論選擇[是]或[否]，接下來都會出現以下視窗供使用者進行遮罩設定。
