Test Research Inc.
TR7500 Series User Guide–Software 557

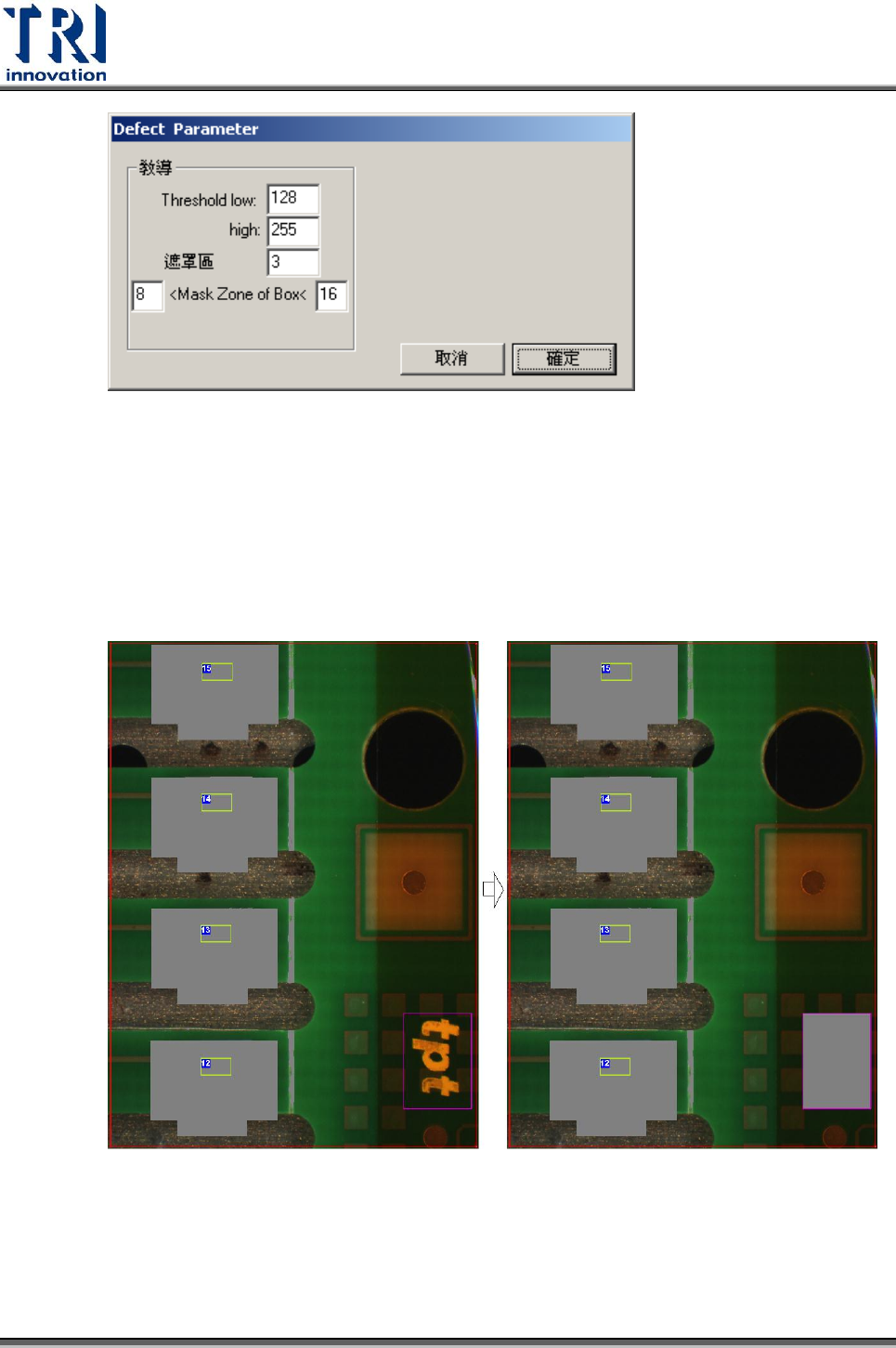

參數說明：
Threshold low/high：
遮罩區：以敏感區區分出的兩個邊界往外延多少畫素增加遮罩。舉例來
說，若設定為 1 的話，表示除了上述視為邊界的相鄰兩畫素外，與這兩畫
素相鄰 1 個畫素的點都增加遮罩且不檢測。
Mask Zone of Box：以檢測框往外延伸多少 Pixel 都加上遮罩。
9. 若設定成功的話，會再設定條件內的區塊增加遮罩，如下圖所示。因此，在檢
測時，若有其他區塊產生，會視為多件或缺陷。
備註：此功能需要較多的記憶體空間，一般不建議在 32 位元的主機上使用。
Test Research Inc.
558 TR7700 SII User Guide–Software

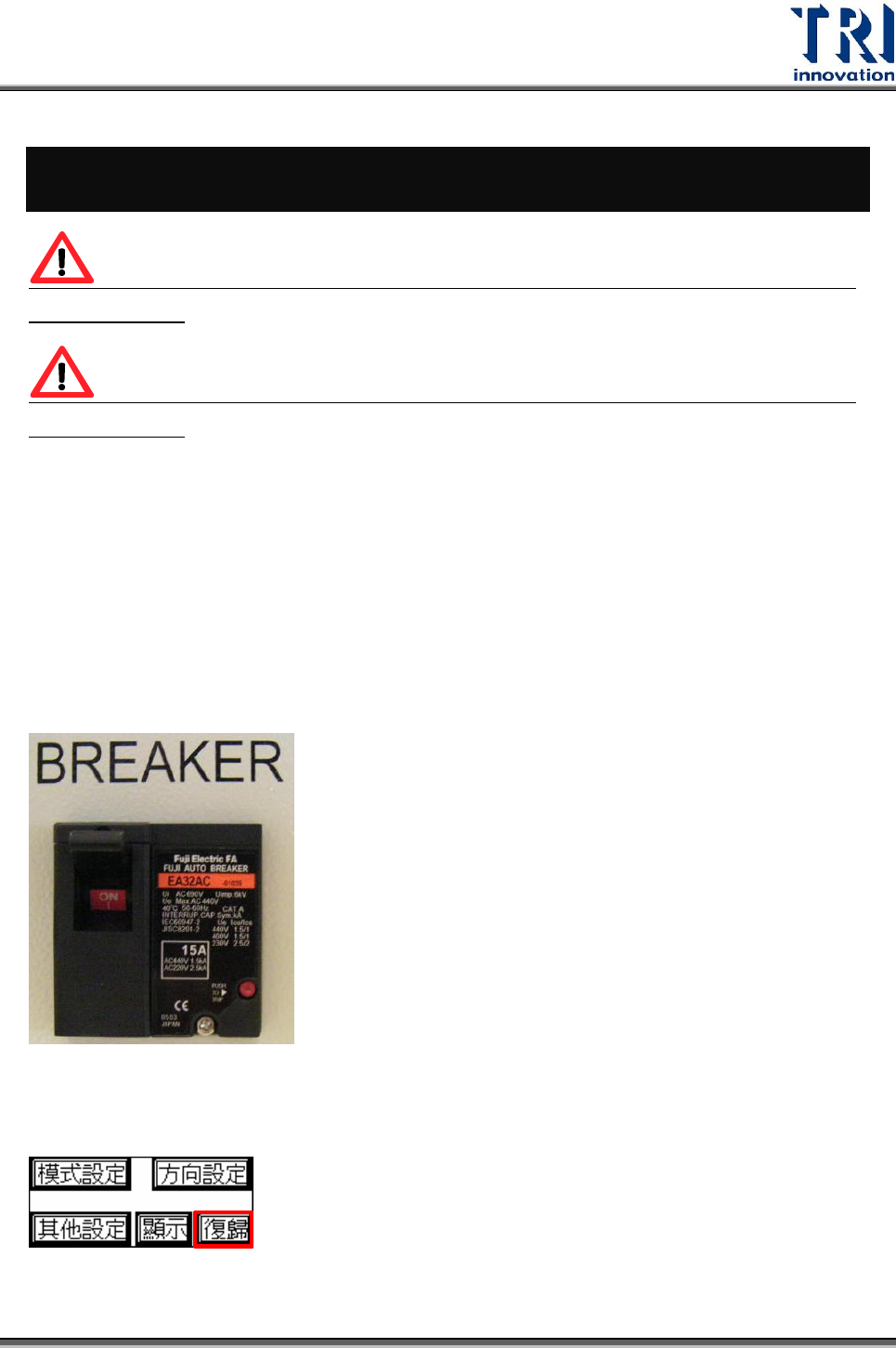

8 開始檢測
警告：經過完整訓練的人員才能進行以下之安裝步驟，以避免電擊
或機械傷害。
警告：機器運作時不可將頭、手以及身體伸入機器中，以避免電擊
或機械傷害。
8.1 開啟電源
1. 打開機台上蓋確認內部無異物存在，確認緊急停止開關已經鬆開，安全鎖切換到
[ON]，並關閉上前蓋。
2. 確認電源線已接妥 220 伏特，單相電源。
3. 開啟機器後門之斷路器(向上拉開)。
4. 將前方電源開關順時針方向轉動來開啟電源。
5. 接著按下人機界面之[復歸]按鈕來啟動 X-Y Table。
Test Research Inc.
TR7500 Series User Guide–Software 559

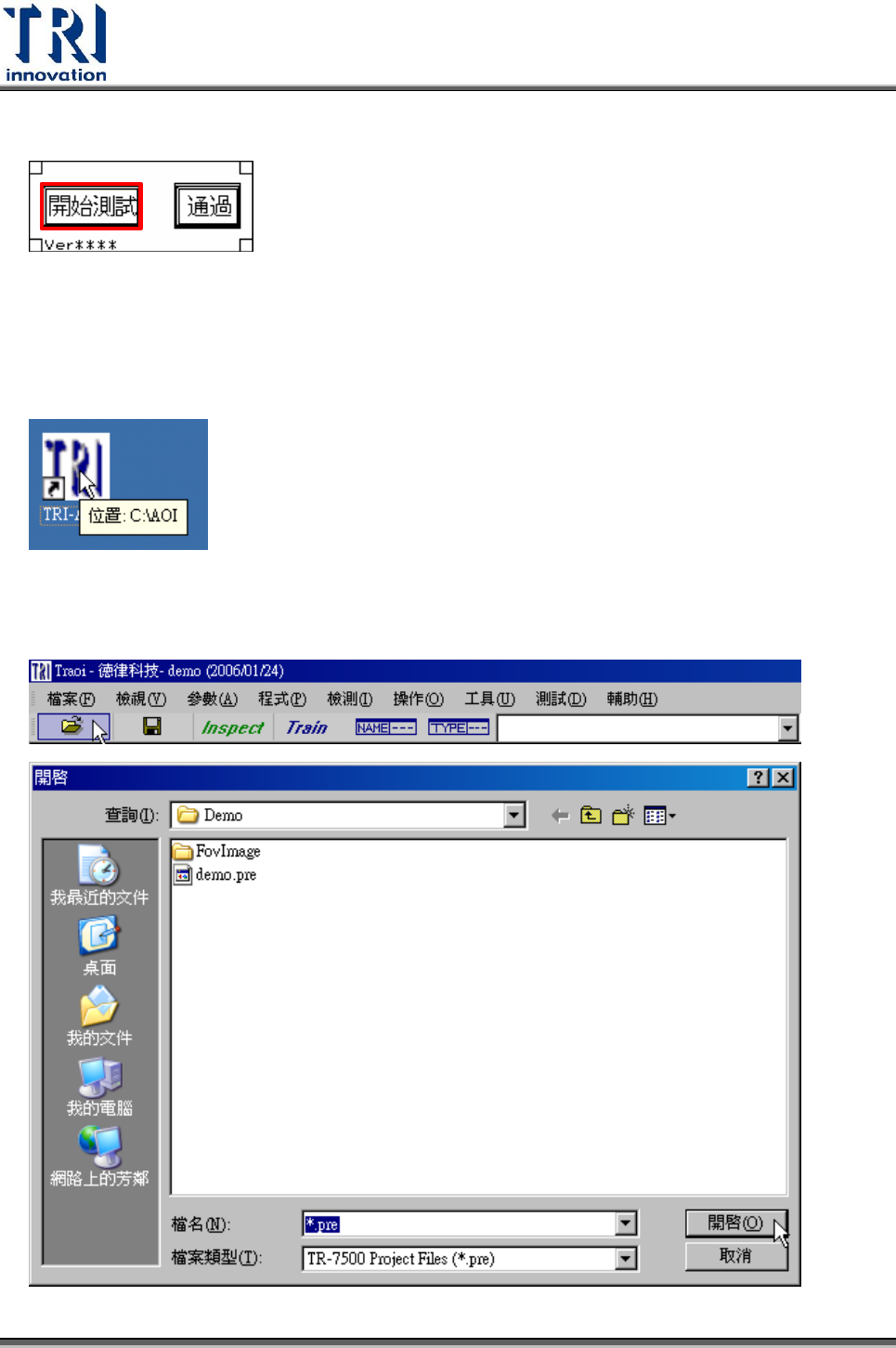

人機界面回到待機畫面如下。
8.2 開啟檢測程式
1. 對桌面捷徑雙擊滑鼠左鍵開啟 AOI 主程式
2. 載入檢測程式(*.pre)檔案
