Test Resear ch Inc. TR 7500 Series User Guide – Soft ware 569 3. 元件所在的位置會用紅十字標示，用滑鼠可直接框出 Body 的大小，系 統也會依所框的大小進行重新拼圖。
Test Research Inc.
568 TR7700 SII User Guide–Software
以上為 AOI 機台上的操作
Step8. 將專案(*.pre)所在的整個資料夾複製到遠端編輯站機台上。
Step9. 開啟專案
Step10. 建立 Library。
1. 點選元件，系統會先拼出 FOV 大小的圖。

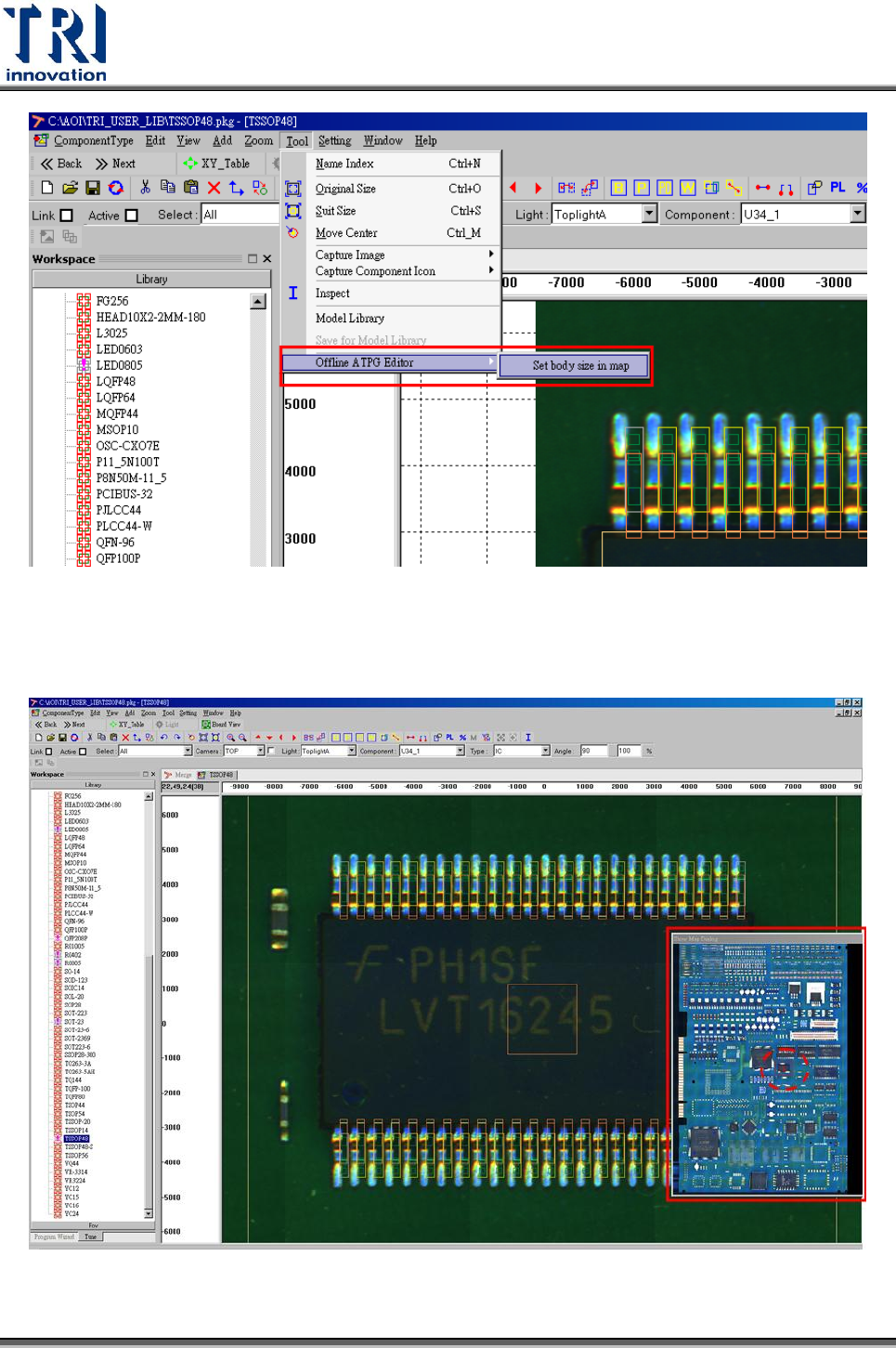

2. 如果圖不夠大，可使用[Tool/ Offline ATPG Editor/ Set body size in map]
功能來設定 Body 的大小及拼圖範圍。
Test Research Inc.
TR7500 Series User Guide–Software 569
3. 元件所在的位置會用紅十字標示，用滑鼠可直接框出 Body 的大小，系
統也會依所框的大小進行重新拼圖。
Test Research Inc.
570 TR7700 SII User Guide–Software

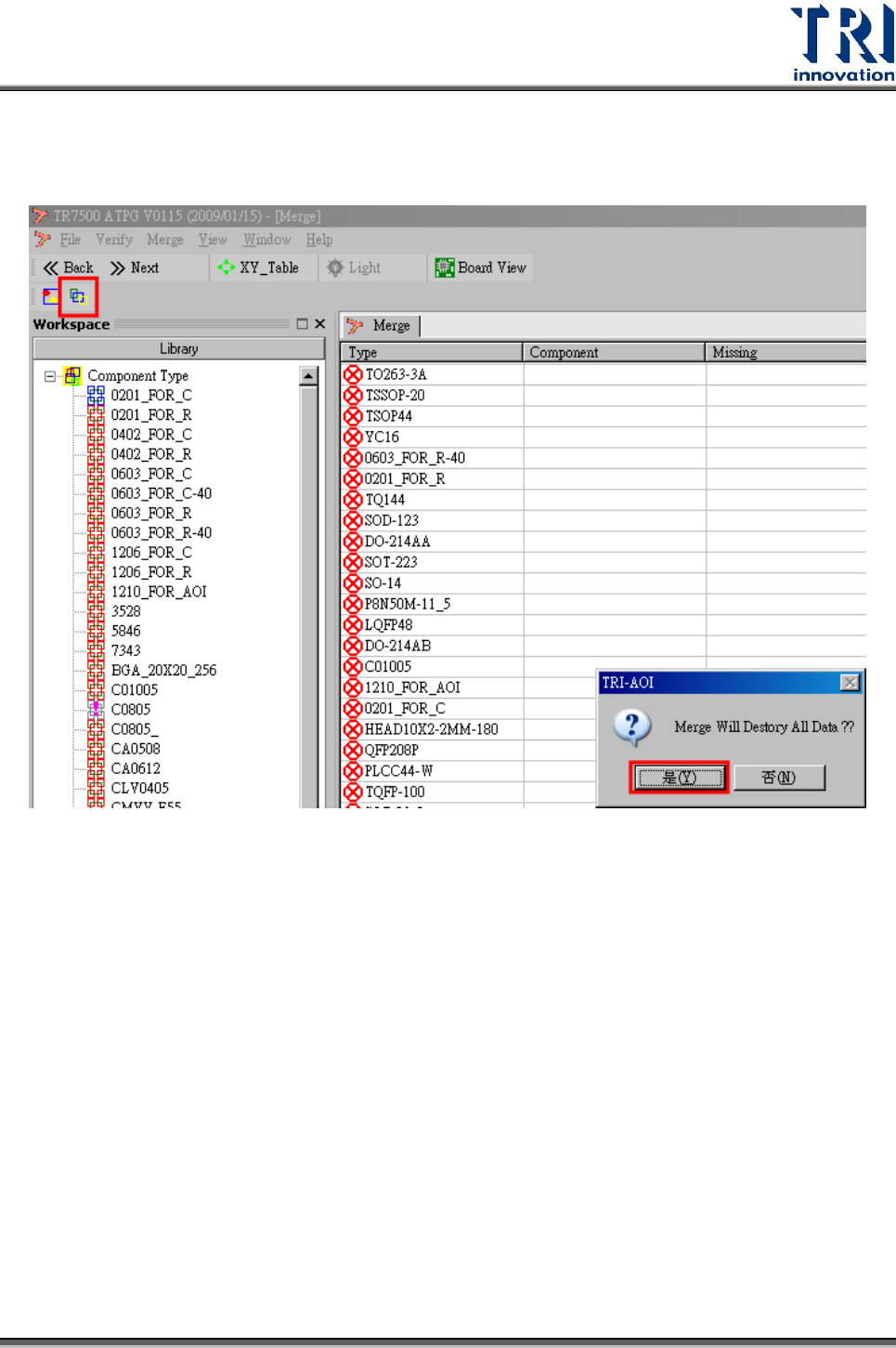

Step11. 做完 Library 後，依原本模式進行 Merge。
Step12. 配置 FOV。
