附錄一 燈光補償
1. 燈光補償功能(Lighting Compensation)
此功能可對於攝影機以軟體進行亮度的補償。補償標準為當燈光設定為 60mA，全區
亮度 128 時，灰卡影像的灰階值補償至 150。

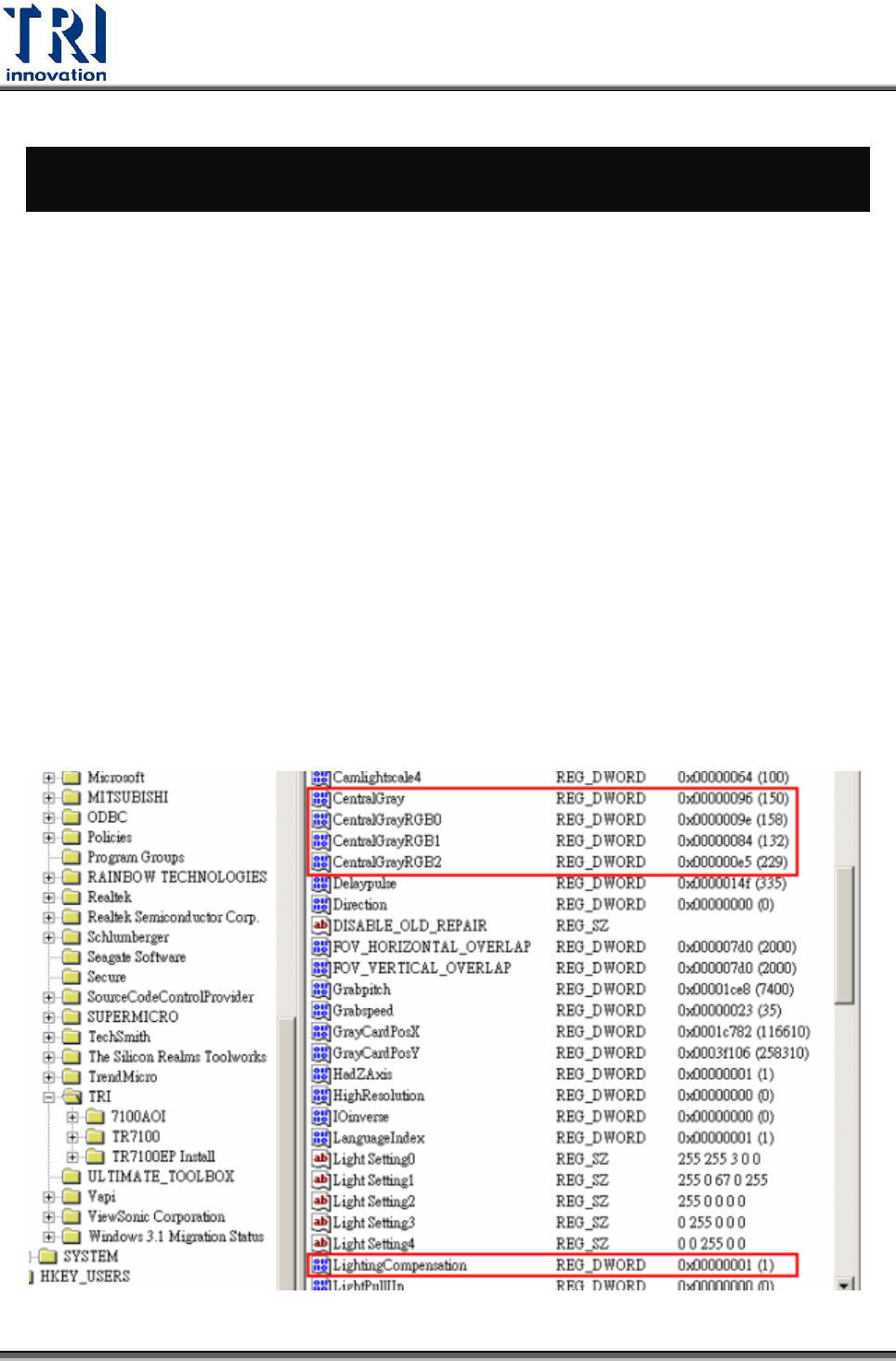

Step1. 按下[開始/執行/ 輸入“regedit”]開啟登錄檔檔案。選擇路徑
[HKEY_LOCAL_MACHINE\HKEY_LOCAL_MACHINE\SOFTWA
RE\TRI]。檢查此目錄下是否有一名稱為
[LightingCompensation]的 DWORD 變數。如果沒有的話可自
行增加，或執行一次 AOI 主程式後系統會自動產生此變數。
Step2. 設定[LightingCompensation]的值為 1 表示系統可以執行燈光
補償動作，若設定為 0 則表示系統不執行此動作。
Step3. 第一次執行燈光補償功能後，系統會自動產生 3 個變數：
[CenteralGrayRGB0]、[CenteralGrayRGB1]及
[CenteralGrayRGB2]來指定 TopView 攝影機的光源補償目標
R、G、B 灰階值。
580 TR7700 User Guide–Software
Step4. 開啟 AOI 主程式且進入[Utilities/Camera Alignment]視窗。
Step5. 移動 X-Y table 使得攝影機位置位於灰卡的正上方，或按[移
到灰卡位置]按鈕亦可。

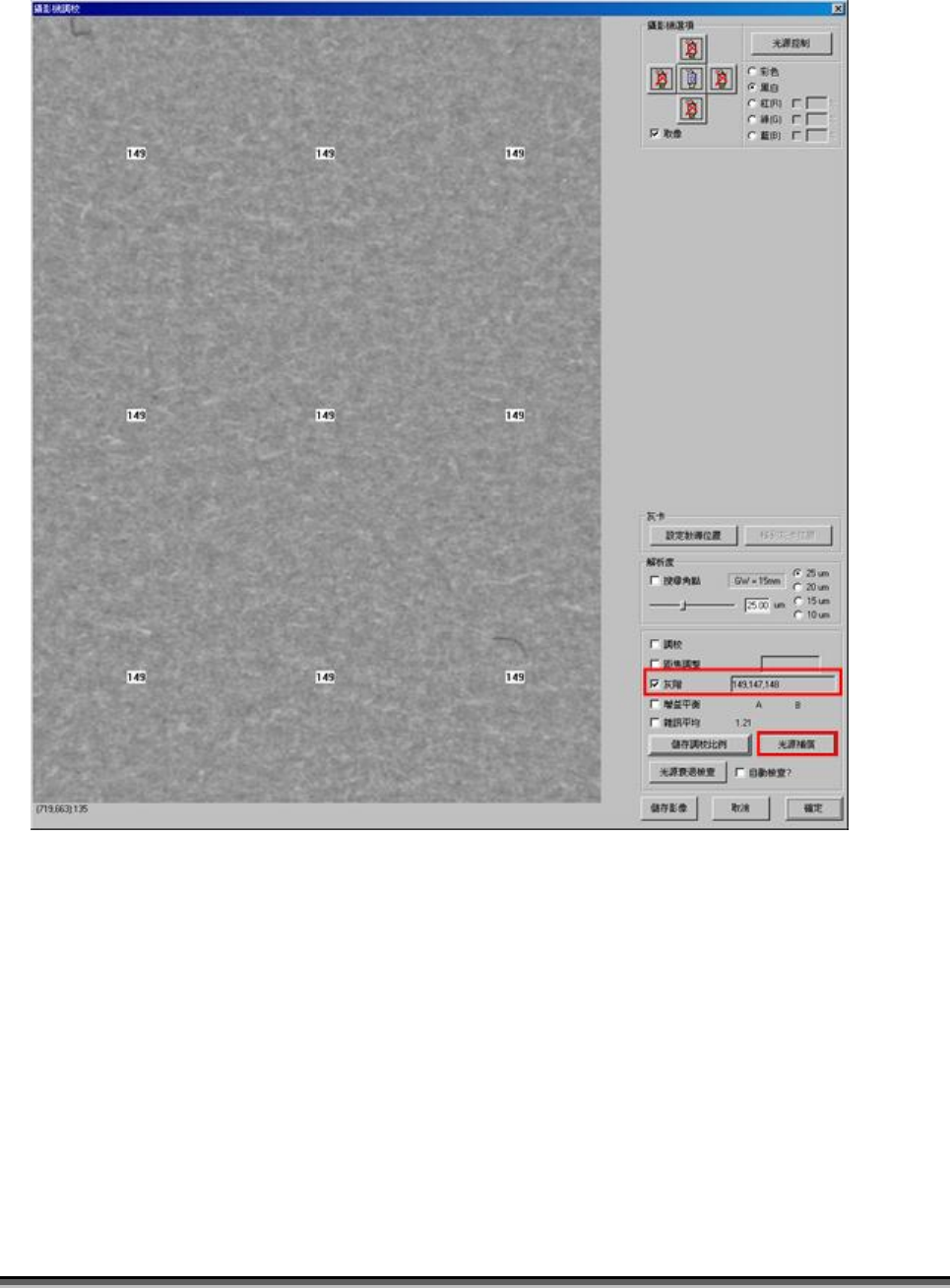

Step6. 勾選[灰階(Gray Level)]選項，系統即會顯示出目前影像的灰
階值。燈光需設定為 60mA，全區亮度 128。
Step7. 按下[光源補償(Lighting Balance)]按鈕，並輸入密碼[7100]，
系統即開始進行燈光補償的動作。(注意事項：請確認攝影機
擷取的影像均落在灰卡範圍之內)。
