588 TR 7700 User Guide – Software 6. 自動學習完成後，再次確認辨結果是否成功，如成 功則按下 [OK] 按鈕以完成 [OCR Train] 的動作。
Test Research Inc.
TR7500 Series User Guide–Software 587

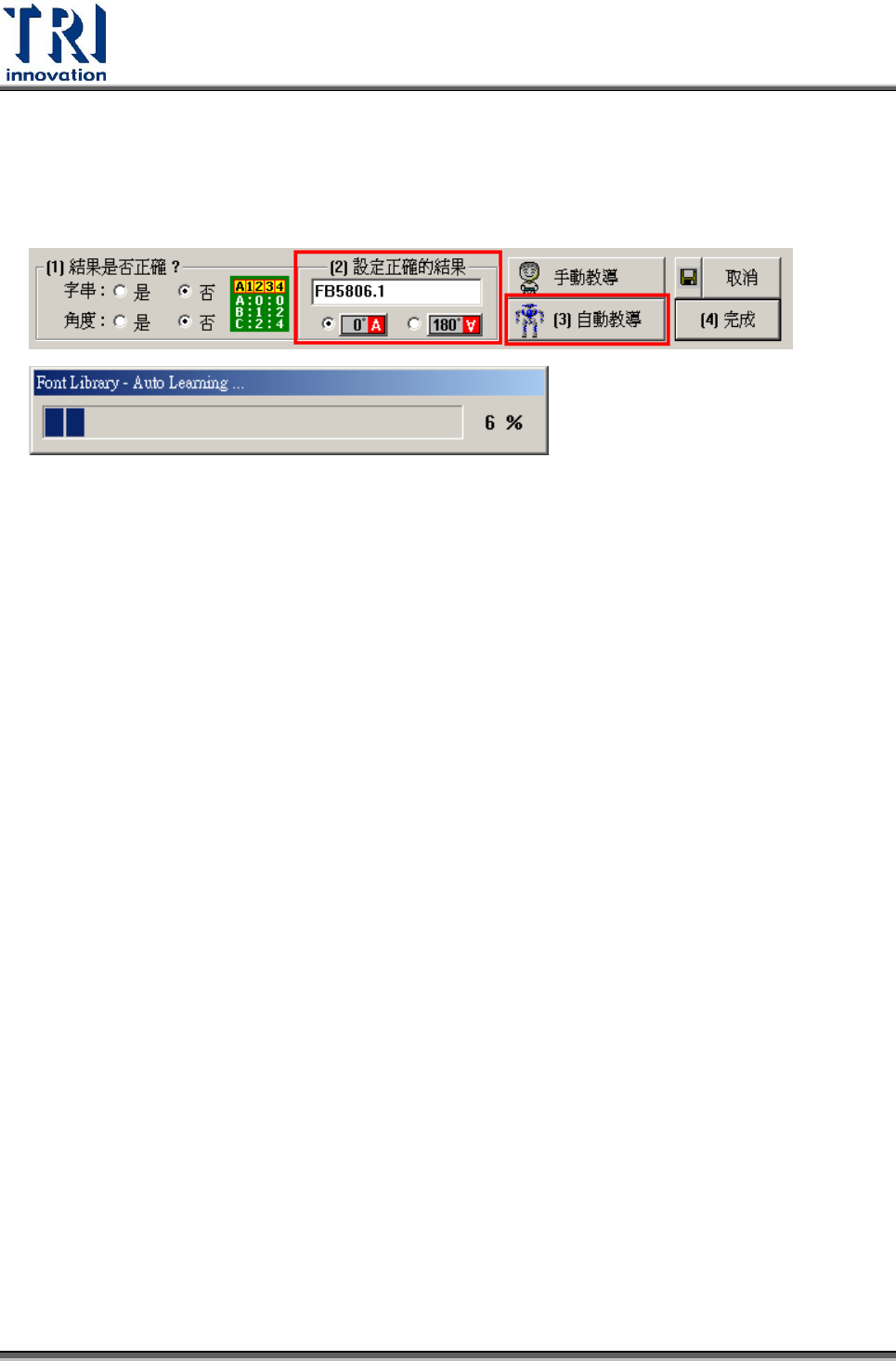

字串，或選擇正確的角度(一般系統會自動辨判正確的角度給使用者，除非有例外
情況…)。輸入完字串資訊後，按下[自動教導(Auto Train)]按鈕，系統會自動學習
現有的字型影像(Font Library：Auto Learning)以存入字型庫，並再做一次
datecode 字串辨識。
588 TR7700 User Guide–Software

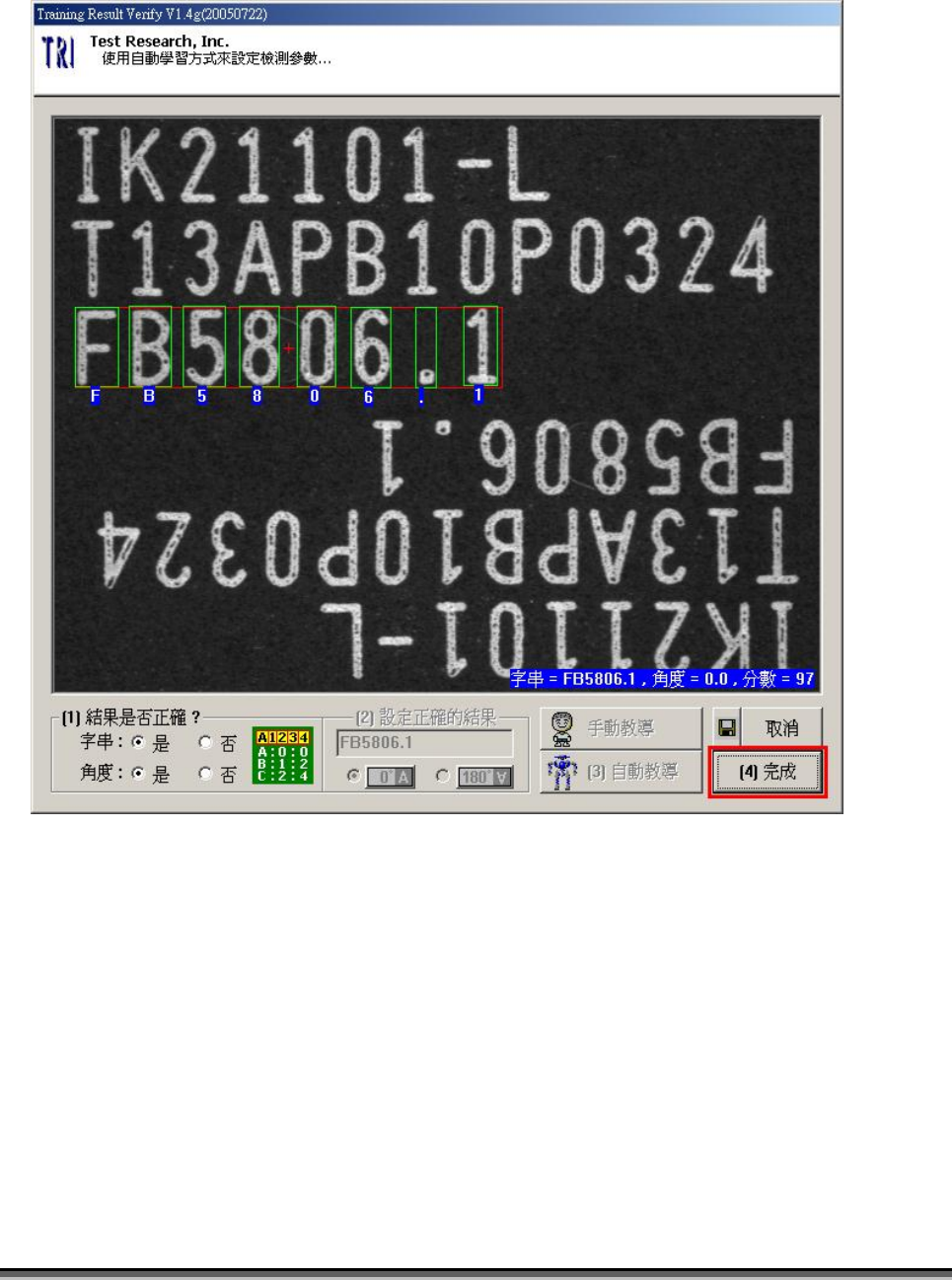

6. 自動學習完成後，再次確認辨結果是否成功，如成功則按下[OK]按鈕以完成[OCR
Train]的動作。
Test Research Inc.
TR7500 Series User Guide–Software 589
7. 當自動學習所辨識出來的結果，依然是辨識失敗時，一般有可能為檢測框包的太
小或大部份皆為影像在不清析的狀況下所發生，此時有三種解決方式：
有可能是字串影像不清楚或雜訊太多所造成自動學習不佳，可選擇另一電路
板上相同 datecode 清楚的字串影像來教導。
可選擇[手動教導(Manual Train)]進入內部教導視窗來強制做字型的細部教
導，以一個個字型的建立來達到需求。
當檢測框的範圍太小時，自動程式無法正確取得字元的邊界點，此時按下[取
消(Cancel)]按鈕，回到主程式之 Train 視窗下，先將 Train 失敗的 OCR 檢測
框刪除(Del Box)，再重新調整框大小，新增一 OCR 檢測框以學習及字型教
導。
4 選單說明
4.1 OCR - Auto Train Dialog
本窗口功能為自動教導(Auto Train)及自動學習(Auto-Learning)字型庫，當在 Train
Dialog 下新增一 OCR 檢測框後，系統將針對所框選的文字面進行文字辨認及教導。
跳出字型種類選擇窗口(Assign Font Type)，共有三種字型種類組合可供選取，選取
字型種類的目的主要是使用已知的字型來做文字搜尋。
三種選取方式之目的是為了節省時間，指定某一種或某些字型種類以減少初步搜尋
時間。
