590 TR 7700 User Guide – Software 如果已知待檢文字字串之字型種類時，則可直接指定某一種字型。 當已知所有的字型皆無法正確搜尋到時，則可直接跳過 Auto-Train 的動作，進入自 動學習 (Auto-Learning) 之 Training Result Verify 窗口。 當選擇完字型後，按下「確定」進行文字搜尋，初步搜尋的結果將顯示於圖像上， 當搜尋結果錯誤時，於「 Result i…
Test Research Inc.
TR7500 Series User Guide–Software 589
7. 當自動學習所辨識出來的結果，依然是辨識失敗時，一般有可能為檢測框包的太
小或大部份皆為影像在不清析的狀況下所發生，此時有三種解決方式：
有可能是字串影像不清楚或雜訊太多所造成自動學習不佳，可選擇另一電路
板上相同 datecode 清楚的字串影像來教導。
可選擇[手動教導(Manual Train)]進入內部教導視窗來強制做字型的細部教
導，以一個個字型的建立來達到需求。
當檢測框的範圍太小時，自動程式無法正確取得字元的邊界點，此時按下[取
消(Cancel)]按鈕，回到主程式之 Train 視窗下，先將 Train 失敗的 OCR 檢測
框刪除(Del Box)，再重新調整框大小，新增一 OCR 檢測框以學習及字型教
導。
4 選單說明
4.1 OCR - Auto Train Dialog
本窗口功能為自動教導(Auto Train)及自動學習(Auto-Learning)字型庫，當在 Train
Dialog 下新增一 OCR 檢測框後，系統將針對所框選的文字面進行文字辨認及教導。

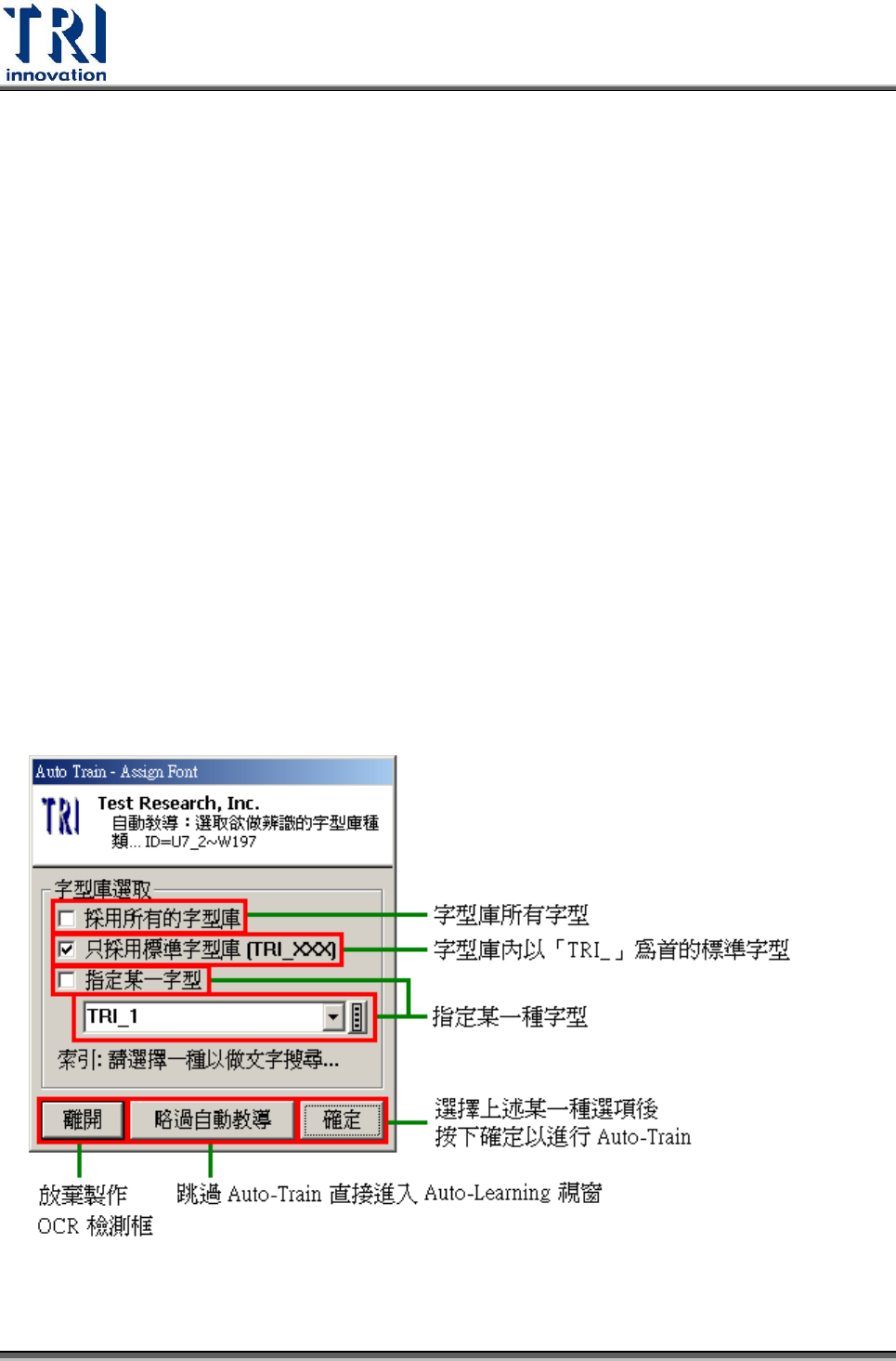

跳出字型種類選擇窗口(Assign Font Type)，共有三種字型種類組合可供選取，選取
字型種類的目的主要是使用已知的字型來做文字搜尋。
三種選取方式之目的是為了節省時間，指定某一種或某些字型種類以減少初步搜尋
時間。
590 TR7700 User Guide–Software
如果已知待檢文字字串之字型種類時，則可直接指定某一種字型。
當已知所有的字型皆無法正確搜尋到時，則可直接跳過 Auto-Train 的動作，進入自
動學習(Auto-Learning)之 Training Result Verify 窗口。
當選擇完字型後，按下「確定」進行文字搜尋，初步搜尋的結果將顯示於圖像上，
當搜尋結果錯誤時，於「Result is correct?」窗口內選擇字串及角度是否正確。
4.2 Training Result Verify 界面功能說明
Test Research Inc.
TR7500 Series User Guide–Software 591
1. 結果判定選項
2. 正確資訊輸入
3. 自動教導以產生字型庫(Auto Train)
4. 完成按鍵
5. 手動教導以產生字型庫(Manual Train)
6. 儲存圖像檔案
自動教導(Auto Train)主要架構於 TRI OCR 之自動學習核心技術上，此核心技術包含字
型庫自動搜尋、AI 人工智慧辨認以自動切割字元、文字面偏位之自動定位…等功能項
目。
在 Training Result Verify 窗口內，當選取「否」時，在「設定正確的結果」窗口內
輸入正確的文字字串及選取正確的角度，角度以逆時針為正向。
鍵入正確的字串及角度後，按下有機器人圖示之「自動教導」(Auto Train)按鈕來進
行自動學習字型庫及比對條件(Check Sum)設定。
學習完成後，結果會顯示於圖像上，無誤時，可按下「完成」鍵完成 OCR 元件設
定。
當學習失敗時，可按下有小光頭圖示之[手動教導(Manual Train)]按鈕來進行人工教
導字型庫及比對條件(Check Sum)設定。
4.3 OCR - Manual Train Dialog
本窗口主要在於當「Auto Train」無法順利自動學習出所屬字型庫及代入正確的比對條
件時所使用，利用手動模式來設定所有OCR相關參數，如手動教導OCR檢測框、字型
庫管理、字串比對條件管理等。
