Test Resear ch Inc. TR 7500 Series User Guide – Soft ware 593 4.4 Training 教導 功能 當建立 OCR 檢測框後，可藉由 Manual Train 來取得字串角度、尺寸大小、所屬字型種 類、及建立 CheckSum 比對資料。 可分成四步驟來進行：
592 TR7700 User Guide–Software

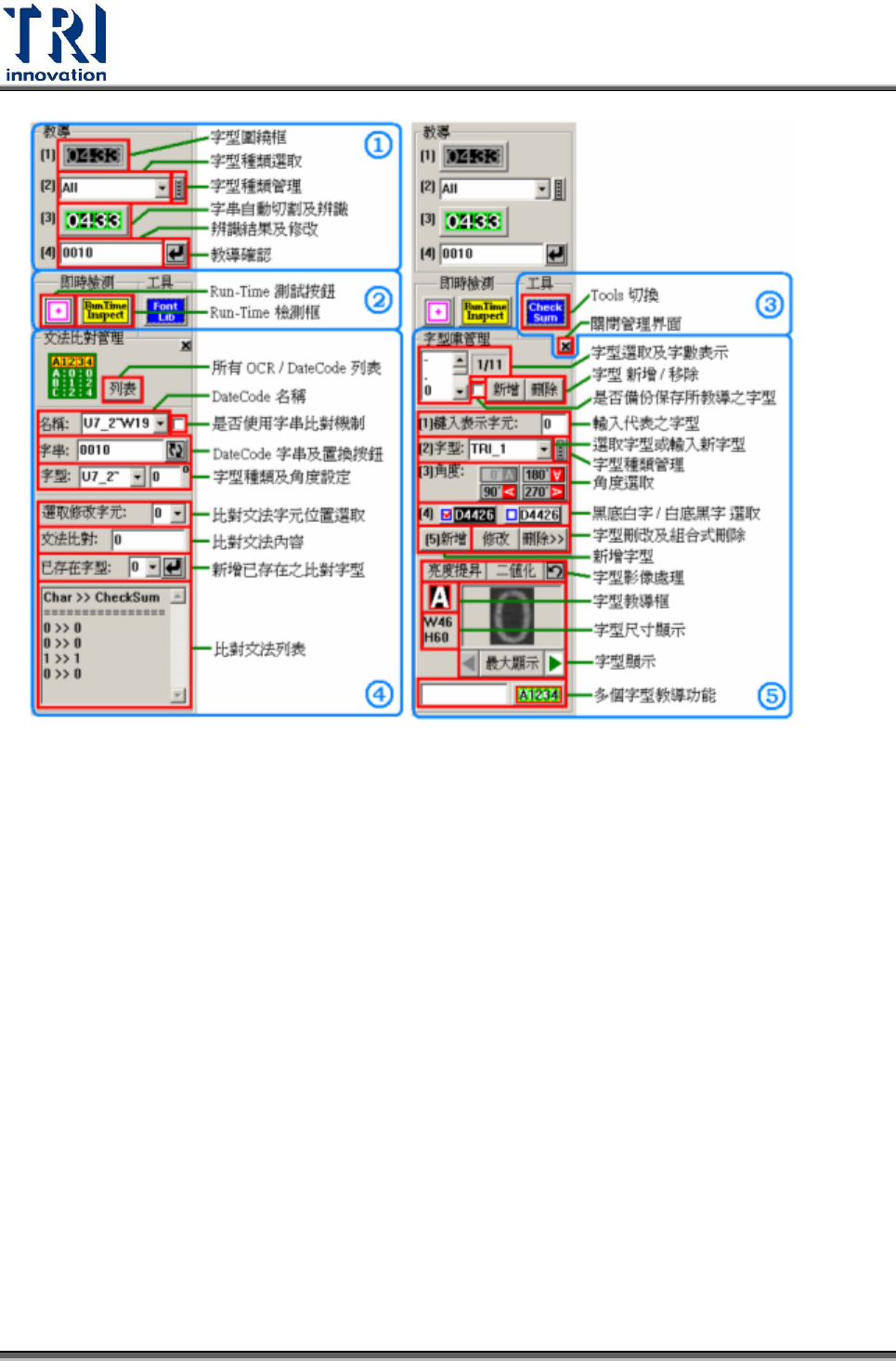

1. 手動教導區：依四步驟來進行教導，各為拉框、選取字型庫、字串學習及確認學
習結果。
2. 即時測試區：當 OCR 字串教導完成後，可利用此功能進行 Off-Line 檢測，檢測的
結果即為 Run-Time 時的結果。
3. 工具選取區：可點選 Font Library(字型庫)/Check Sum(比對條件)來互相切換功
能。
4. 管理操作區：依所點選工具類，可顯示 Font Library(字型庫)或 Check Sum(比對
條件)之管理界面及所有操作功能。
5. 圖像及辨識結果顯示區：在此區可做文字字串拉框、顯示辨識結果等功能。
Manual Train 主要架構於 TRI OCR 之辨識核心技術上，此核心技術包含所有字型庫種
類自動搜尋、字元尺寸自動縮放搜尋、角度旋轉自動判斷、黑底白字/白底黑字自動判
斷、Auto-Pass Level Setting…等功能項目。各細部功能說明如下列所述：
Test Research Inc.
TR7500 Series User Guide–Software 593
4.4 Training 教導功能
當建立OCR 檢測框後，可藉由Manual Train來取得字串角度、尺寸大小、所屬字型種
類、及建立CheckSum比對資料。
可分成四步驟來進行：
594 TR7700 User Guide–Software
1. 字串圍繞框 ： 框選欲辨識的字串，進入 Manual Train 時，系統將自動啟動
此功能，框選時請以「緊密圍繞」的方式框住字串，以利字串自動切割及辨識。
2. 字型種類選取 ： 利用字型種類管理或字型下拉式功能表來指定字型種類、或選
擇「All」以自動判定所屬之字型種類。可利用字型種類管理按鍵來顯示已教導之
字型種類，當按下 OK 後可選定字型類。
3. 字串自動切割及辨識 ： 可自動偵測字串方向、角度、自動計算出字元與字
型間之縮放比例，以取得辨識字元影像的寬度(W)及高度(H)。
4. 字串確認鍵 ： 當上述步驟完成後，所辨識出來的字串將自動回填至編輯框
內，如辨識錯誤時，使用者可修改成欲辨識的實際字串內容，並按下確認鍵連同
所計算出來的字元資料一起存入 CheckSum 文法比對條件機制內。
當辨識錯誤時，有可能為字型庫內沒有所屬之字型字元，此時需進入[Font Library
Manager]做個別字元之教導，以建立字型庫；或者是影像對比及字串影像週遭變異
大，超過OCR模組可自動取得字串的能力。
4.5 Run Time Test 即時測試
當字串Training完成確認後，可經由本功能來實際測試檢測時之狀態及結果。
可分成二步驟來進行：
1. Run Time 檢測框 ：辨識字串前請先利用字串圍繞框來框選欲辨識的字串，
記得框選的範圍需大於字串的最小圍繞範圍。
2. Run Time Inspect 測試按鈕 ：依 Training 所計算的字元高度、寬高、及所
屬字型做即時檢測，以反應出實際在檢測之狀況。
4.6 Tools 工具切換
本功能可做[Font Library Manager]及[CheckSum Manager]之互相切換。
4.6.1 Font Library Manager 字型庫管理
在所有OCR檢測框執行Date-Code檢測前，需先建立字型庫或用已存在的字型庫來做字
串辨識。本系統可辨識的字型角度現在共支援0°、90°、180°、270°等四個角度，但只
需教導某一角度之字型即可。主要包括：教導、新增、刪除、修改、字型檔存取及管
理。
教導單一字型(Teach Single Font)
