Test Resear ch Inc. TR 7500 Series User Guide – Soft ware 595 1. 按下字型教導框按鈕 。 2. 調整字型教導框大小到適當尺寸。 字型適當尺寸之規範： 所有同一種類之字型高度請教導成相同高度，如上圖的字型全為 59 之高度。 相同角度的字型請教導相同尺寸大小之影像，如上圖之 W =43 ， H= 59 。 細長型字型左右兩邊請預留一些空間 (3 Pixels 左右…
594 TR7700 User Guide–Software
1. 字串圍繞框 ： 框選欲辨識的字串，進入 Manual Train 時，系統將自動啟動
此功能，框選時請以「緊密圍繞」的方式框住字串，以利字串自動切割及辨識。
2. 字型種類選取 ： 利用字型種類管理或字型下拉式功能表來指定字型種類、或選
擇「All」以自動判定所屬之字型種類。可利用字型種類管理按鍵來顯示已教導之
字型種類，當按下 OK 後可選定字型類。
3. 字串自動切割及辨識 ： 可自動偵測字串方向、角度、自動計算出字元與字
型間之縮放比例，以取得辨識字元影像的寬度(W)及高度(H)。
4. 字串確認鍵 ： 當上述步驟完成後，所辨識出來的字串將自動回填至編輯框
內，如辨識錯誤時，使用者可修改成欲辨識的實際字串內容，並按下確認鍵連同
所計算出來的字元資料一起存入 CheckSum 文法比對條件機制內。
當辨識錯誤時，有可能為字型庫內沒有所屬之字型字元，此時需進入[Font Library
Manager]做個別字元之教導，以建立字型庫；或者是影像對比及字串影像週遭變異
大，超過OCR模組可自動取得字串的能力。
4.5 Run Time Test 即時測試
當字串Training完成確認後，可經由本功能來實際測試檢測時之狀態及結果。
可分成二步驟來進行：
1. Run Time 檢測框 ：辨識字串前請先利用字串圍繞框來框選欲辨識的字串，
記得框選的範圍需大於字串的最小圍繞範圍。
2. Run Time Inspect 測試按鈕 ：依 Training 所計算的字元高度、寬高、及所
屬字型做即時檢測，以反應出實際在檢測之狀況。
4.6 Tools 工具切換
本功能可做[Font Library Manager]及[CheckSum Manager]之互相切換。
4.6.1 Font Library Manager 字型庫管理
在所有OCR檢測框執行Date-Code檢測前，需先建立字型庫或用已存在的字型庫來做字
串辨識。本系統可辨識的字型角度現在共支援0°、90°、180°、270°等四個角度，但只
需教導某一角度之字型即可。主要包括：教導、新增、刪除、修改、字型檔存取及管
理。
教導單一字型(Teach Single Font)
Test Research Inc.
TR7500 Series User Guide–Software 595
1. 按下字型教導框按鈕 。
2. 調整字型教導框大小到適當尺寸。

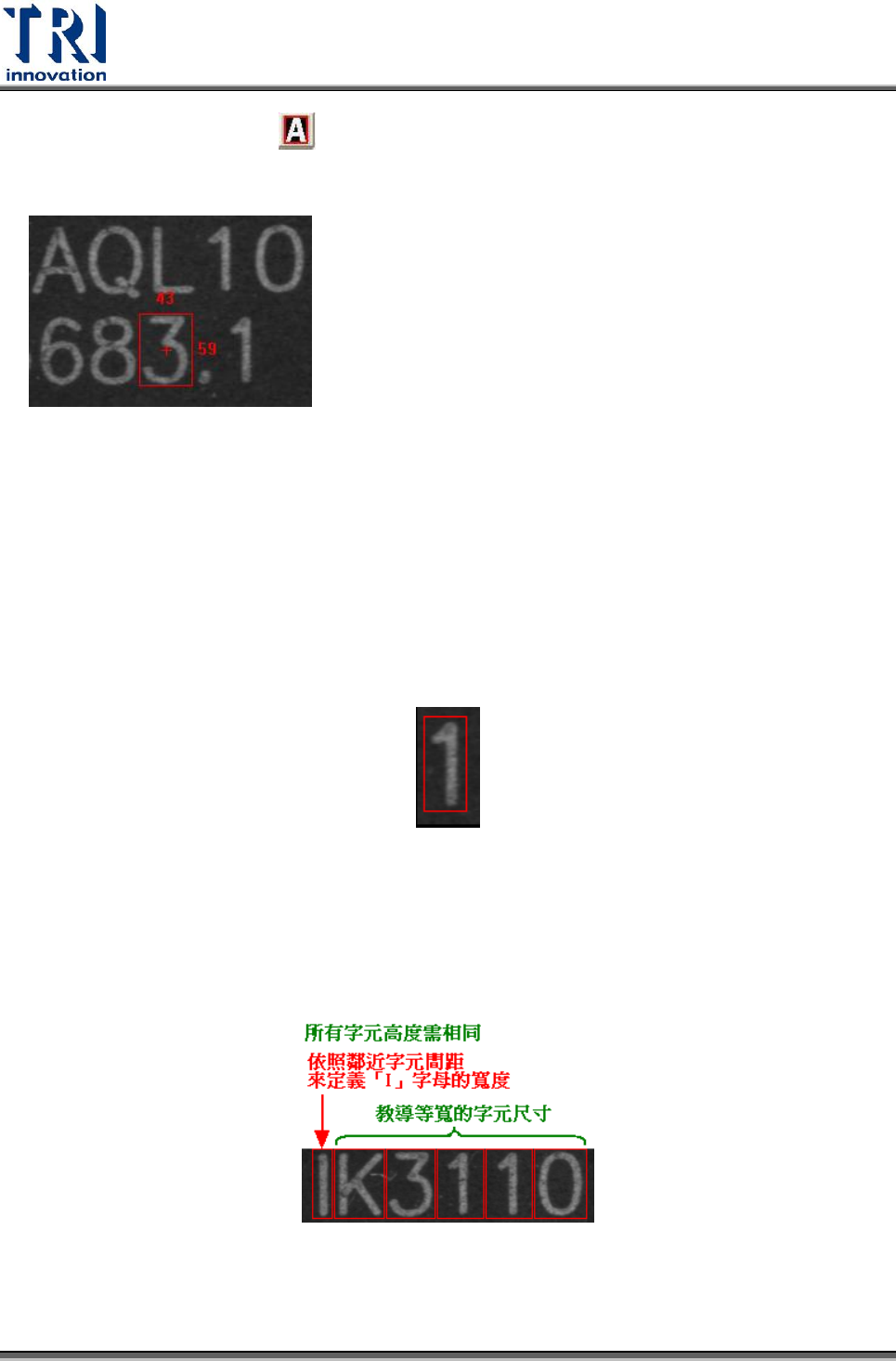

字型適當尺寸之規範：
所有同一種類之字型高度請教導成相同高度，如上圖的字型全為 59 之高度。
相同角度的字型請教導相同尺寸大小之影像，如上圖之 W=43，H=59。
細長型字型左右兩邊請預留一些空間(3 Pixels 左右)以增加鑑別性。
數字部份「023456789」屬於一般寬度字型，而「1」屬細長型字型，原則上
「1」影像左右兩邊可盡量預留空間(3 Pixels 左右)以增加鑑別性。
英文字母部份，除一般寬度的字母外，「Q」與「W」屬較寬型，教導時可尺
寸需加寬，而大寫「I」、小寫字母…等等屬細長型字型，原則上教導與細長
型字型同，讓左右邊預留空間(3 Pixels)，但有時需視左右鄰近字元之實際情
況來切割影像，如左圖所示。
596 TR7700 User Guide–Software
3. 輸入所屬之字元意義。
4. 設定所屬之字型種類。
5. 選定所屬之角度。
6. 選定所屬之字元/背影顏色。(黑底白字或白底黑字)
7. 按下「新增(Add)」以新增到字型庫內。
Teach Multi Font 教導多數字型(Teach Multi Font)
1. 輸入欲教導字型之字串。
2. 按下多數字型教導框按鈕。 (按鍵圖示如右圖所示)
3. 將一個個可調整之教導框放置定位。
4. 設定所屬之字型種類。
5. 選定所屬之角度。
6. 選定所屬之字元/背影顏色。(黑底白字或白底黑字)
7. 按下「新增(Add)」以新增到字型庫內。
