Test Research Inc.

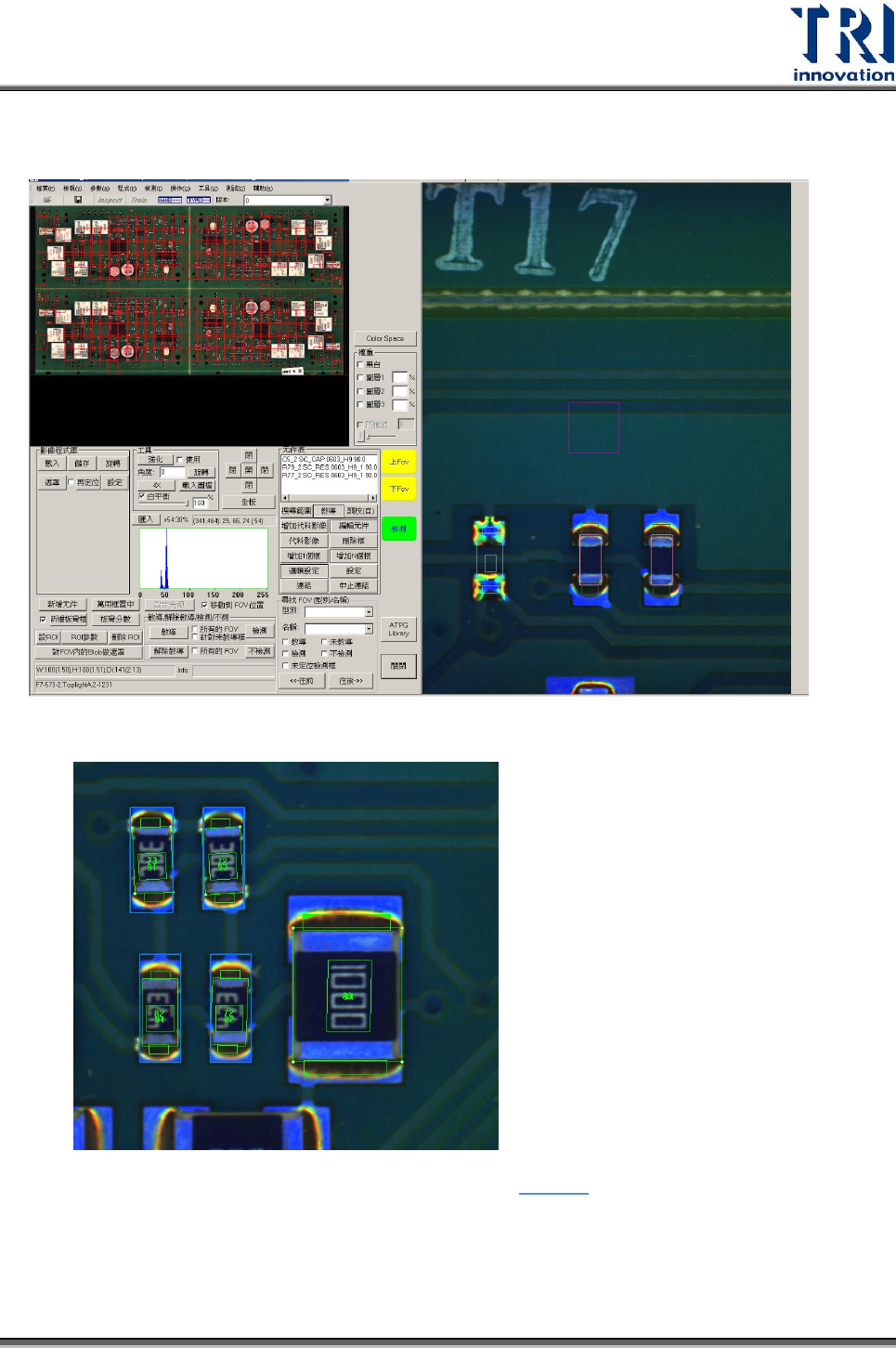

46 TR7700 SII User Guide–Software
主畫面
2. 依序檢視每個 FOV，可按下[檢測]按鈕查看此 FOV 的檢測結果。
3. 若有需要可以進行以下微調，詳細功能請參閱第 5 章，常使用到的功能有以下幾
項：
教導(Train)檢測框
Test Research Inc.
TR7500 Series User Guide–Software 47
增加代料影像
調整檢測框的位置及大小
設定檢測框框的搜尋範圍
設定比對條件參數
更改 FOV 燈光設定
新增或刪除 FOV
設定[Warp]框。
4. 可在尋找 FOV(型別/名稱)功能欄內，勾選[未教導]，並且按下[往前]或者[往後]收
尋未教導的檢測框去進行教導動作。
Test Research Inc.
48 TR7700 SII User Guide–Software
5. 當所有的 FOV 中的檢測框都確認教導後，按下[往前]或者[往後]都會產生以下視
窗，代表所有的檢測框都已經教導完成。按下[確定]繼續動作。
6. 按下[關閉]離開 Train 視窗。
