600 TR7700 User Guide–Software
5 OCR Date-Code In-Line /Run-Time Inspect 注意事項
5.1 製作 OCR 檢測框

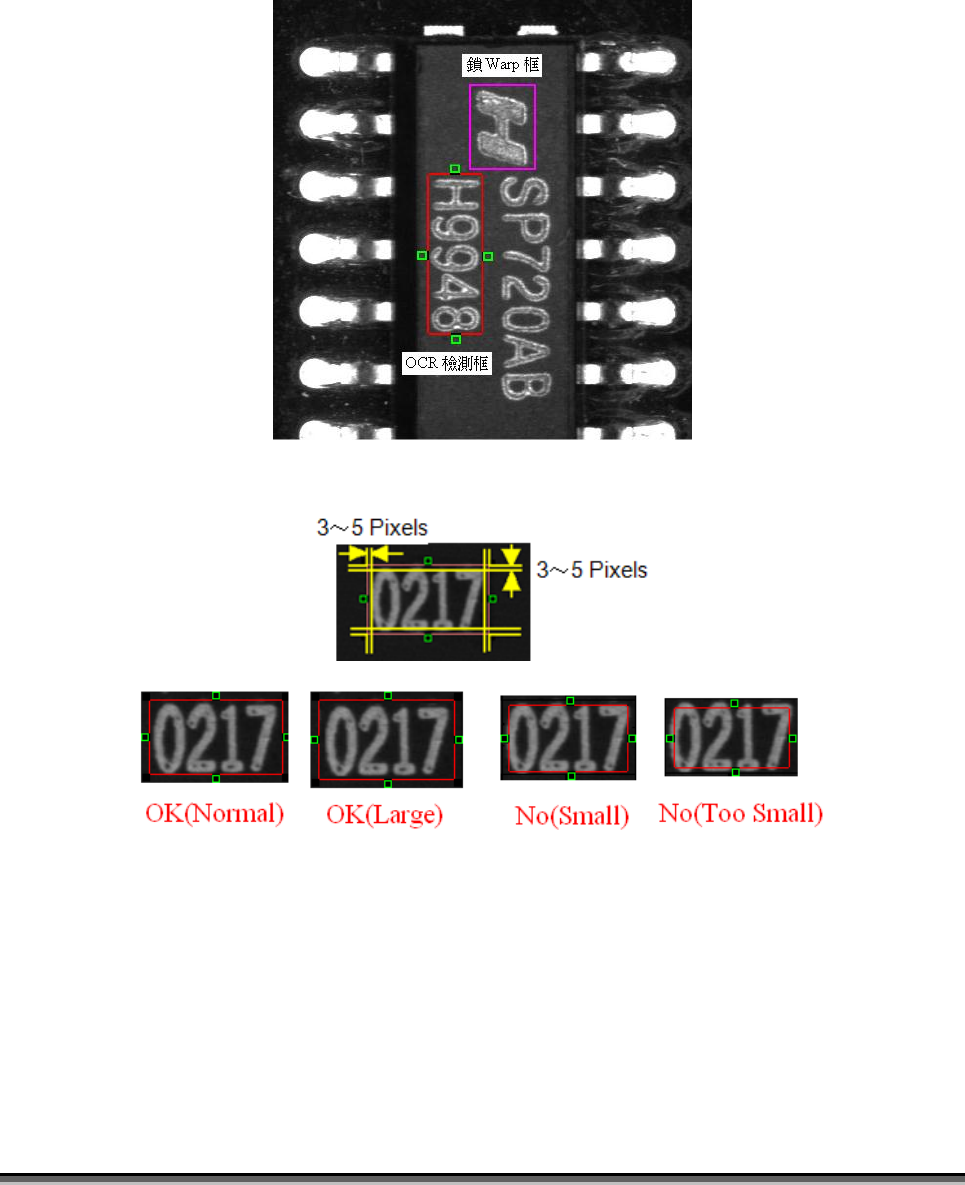

1. 由於考慮打件偏位之影響，強烈建議使用 OCR 檢測框時，需搭配「Warp」框。
鎖 Warp 的圖像以 Chip 上面，跟著文字面一起移動的商標為主，如下圖所示。
2. 框邊界與文字面邊界最好可間隔 3～5 Pixels 的空間。
Test Research Inc.
TR7500 Series User Guide–Software 601

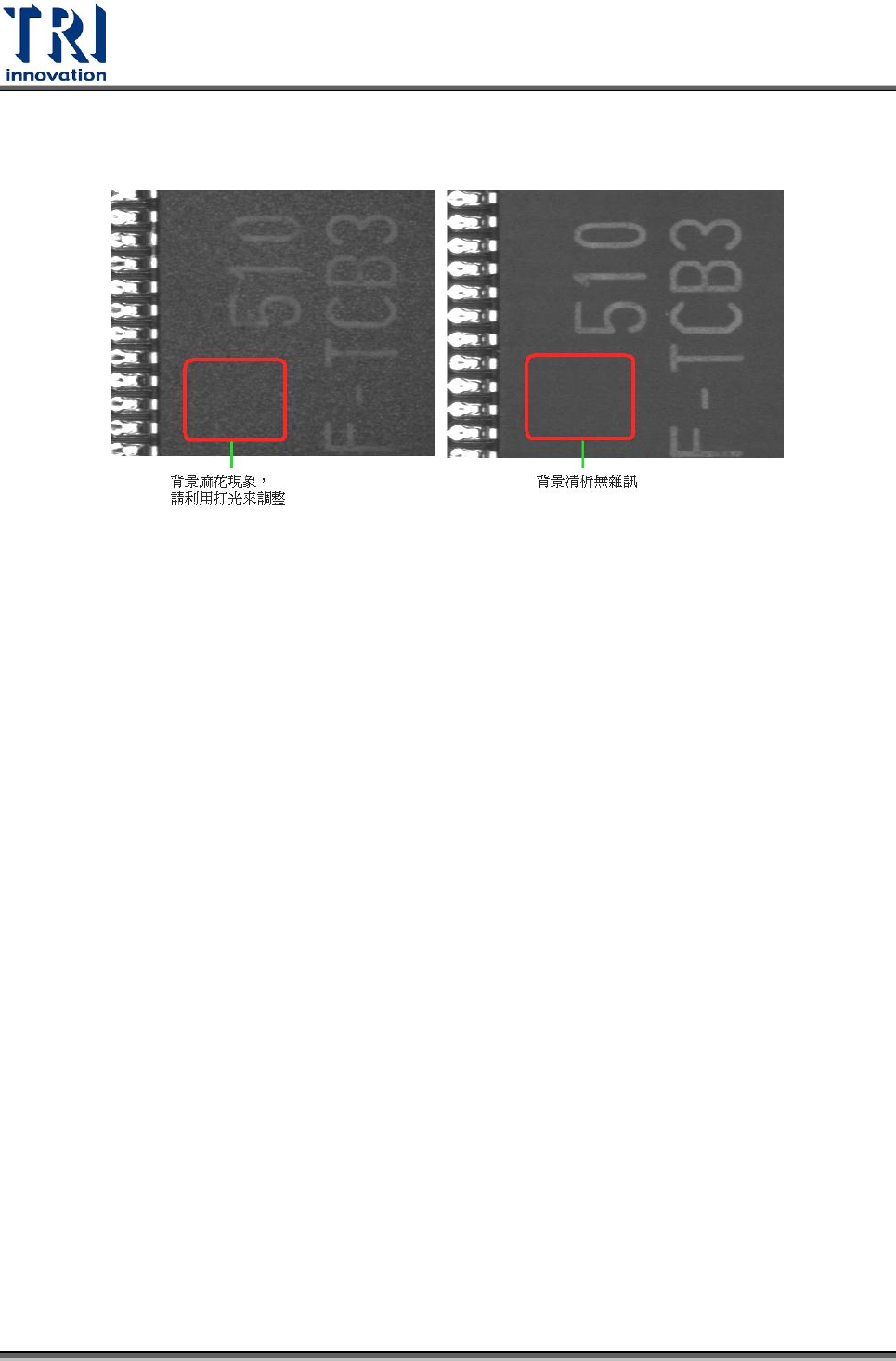

3. 執行 Auto-Train 時，黑白分明的文字面圖像以背景雜訊較少為較佳，例如較少的
背景麻花現象，請盡量利用打光特性來產生黑白分明的文字面圖像。
5.2 TRI-OCR 限制
1. 一行字串必需有 2 個字元以上，以 Date-Code 而言為 4 個數字。
每個字元的影像尺寸限制於 20×20 像素(Pixels)以上。
在教導時，每行字串需含有數字，影像黑白對比需強烈，可利用打光技巧(環光源)來
達成強烈黑白對比；上述在 Run-Time 辨識時則無此限制。
在 Run-Time 檢測時，由於教導的字元寬度、長度、字型、角度皆已固定，因為如果
在相同位置的元件有兩種料，且字型、字元大小皆不同，則需建立兩個 OCR 檢測，在
EP 主程式設定兩個 OCR 檢測框之 OR 邏輯運算即可。
602 TR7700 User Guide–Software
附錄三 MICRO SCAN MS-3 BARCODE READER

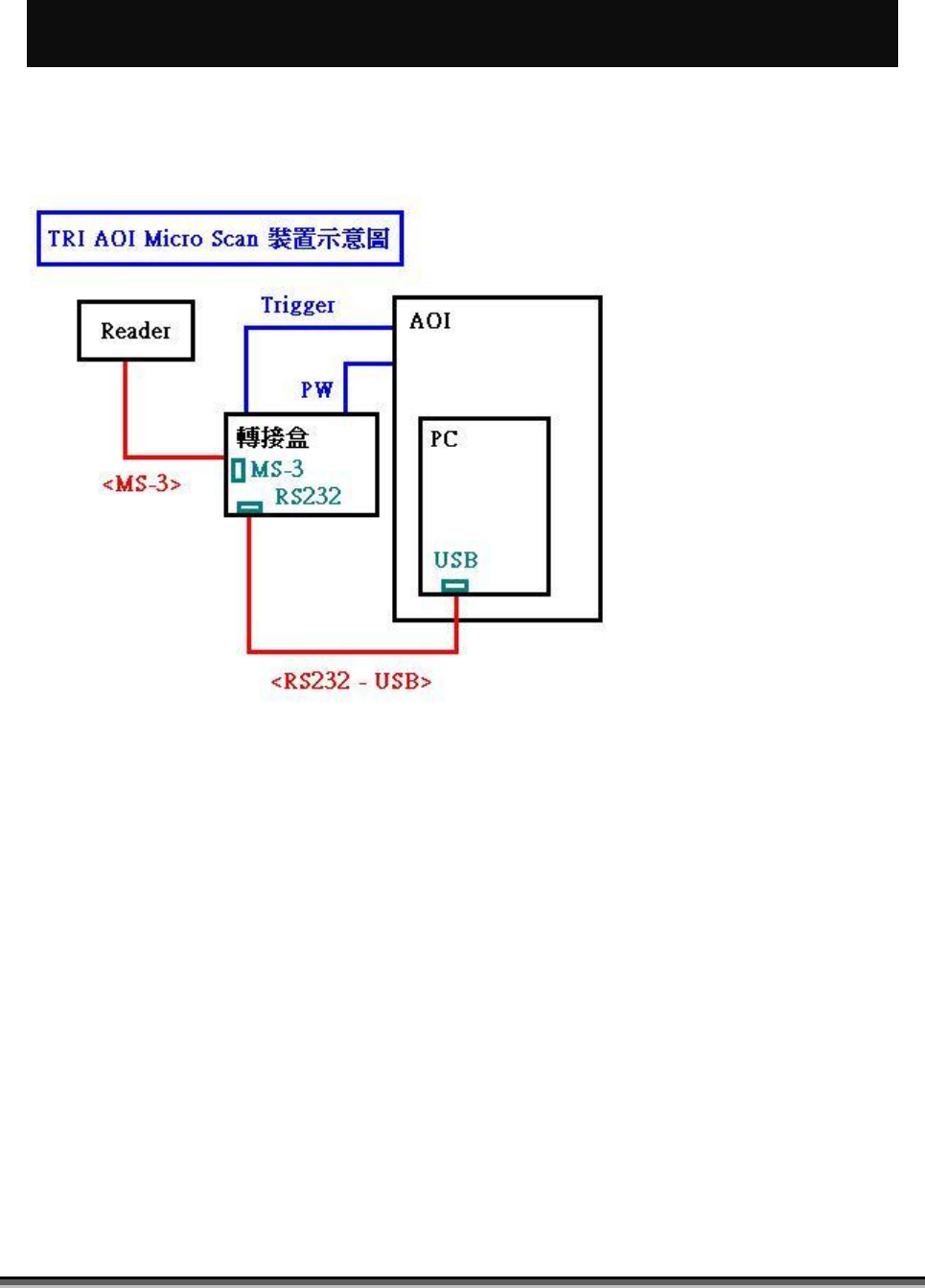

1 Micro Scan 硬體安裝步驟
Micro Scan MS-3 需要透過轉接盒與 AOI 機台連接
RS232 通訊埠使用 SICK 的連接埠（COM3）
正面接線方式 (與 AOI 機台的連接方式)
