Test Resear ch Inc. TR 7500 Series User Guide – Soft ware 607 6. 連線成功後，會進入 E SP 的調整界面。 使用者可以利用 [Calibrate] 按鈕來進行讀取效果的調整 使用者可以利用 [Test] 按鈕來確認目前條碼的辨識率 接下來選擇 [App Mode ] 準備進入設定參數頁面
606 TR7700 User Guide–Software

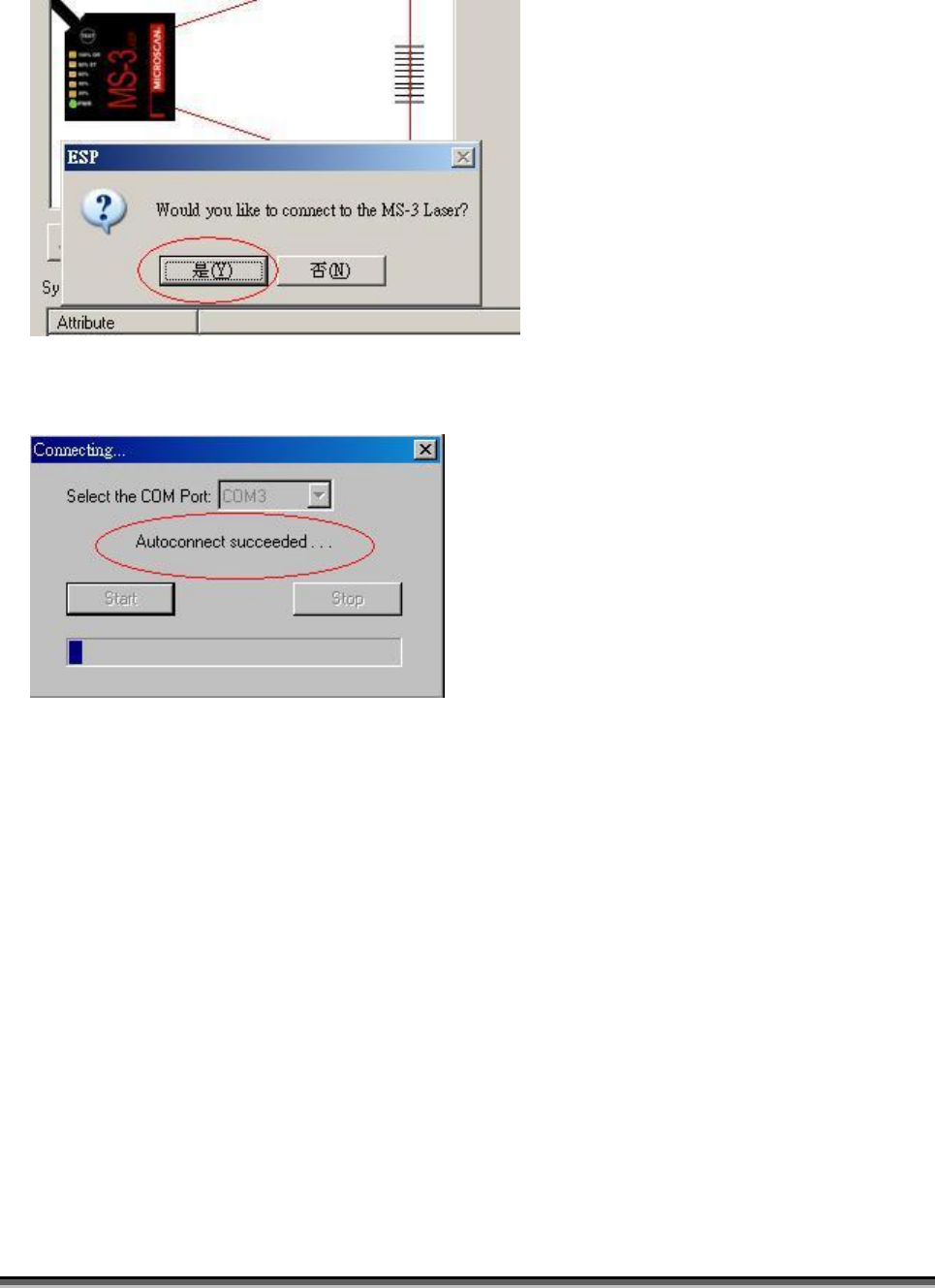

ESP 會詢問是否要載入目前條碼器內的資訊，選擇[YES]。
5. ESP 會詢問條碼器預先的設定埠(COM Port)，AOI 機台目前預設為 COM 3，如果
連線成功，ESP 軟體會顯示連線成功。
Test Research Inc.
TR7500 Series User Guide–Software 607

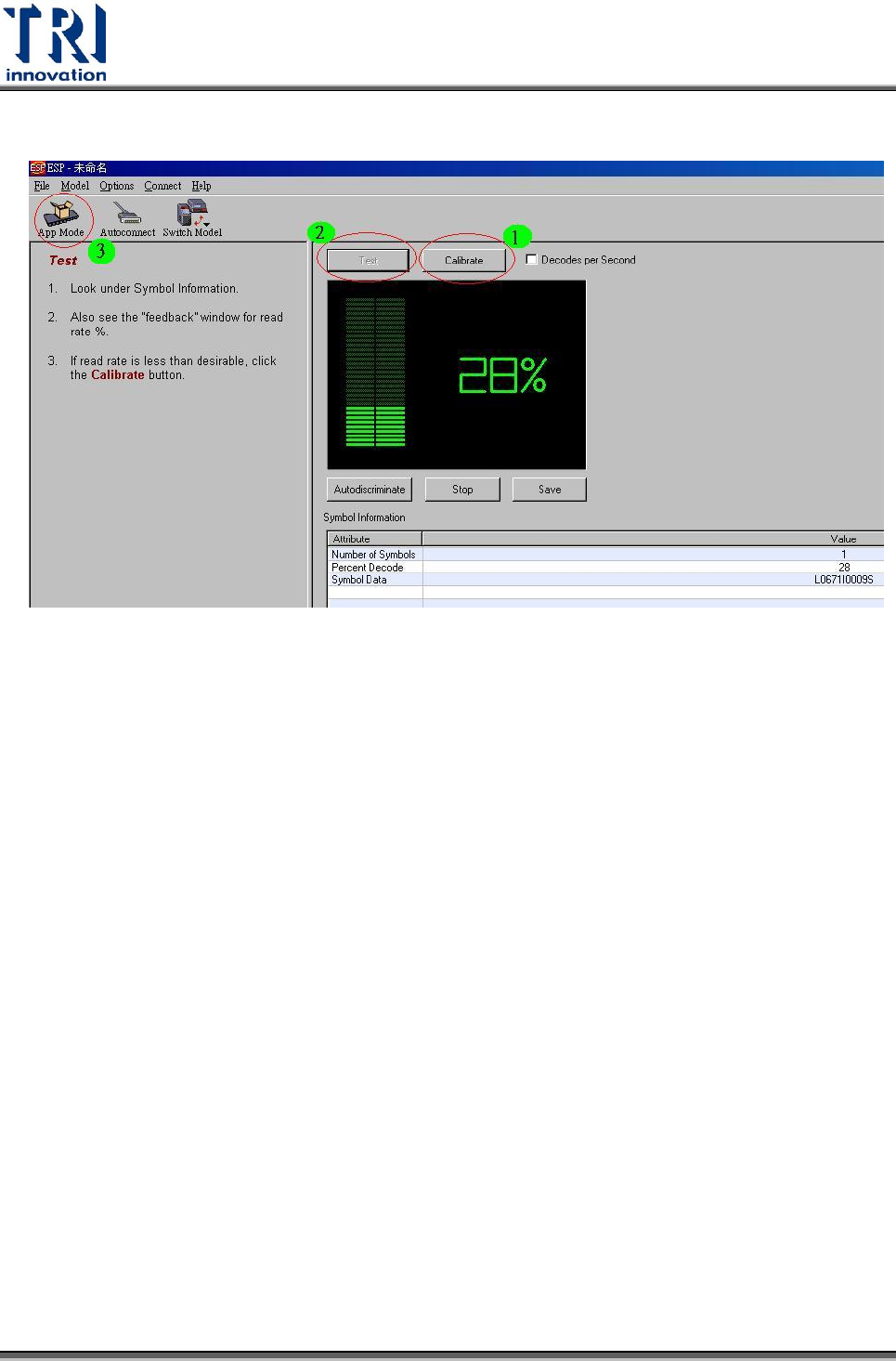

6. 連線成功後，會進入 ESP 的調整界面。
使用者可以利用[Calibrate]按鈕來進行讀取效果的調整
使用者可以利用[Test]按鈕來確認目前條碼的辨識率
接下來選擇[App Mode ]準備進入設定參數頁面
608 TR7700 User Guide–Software

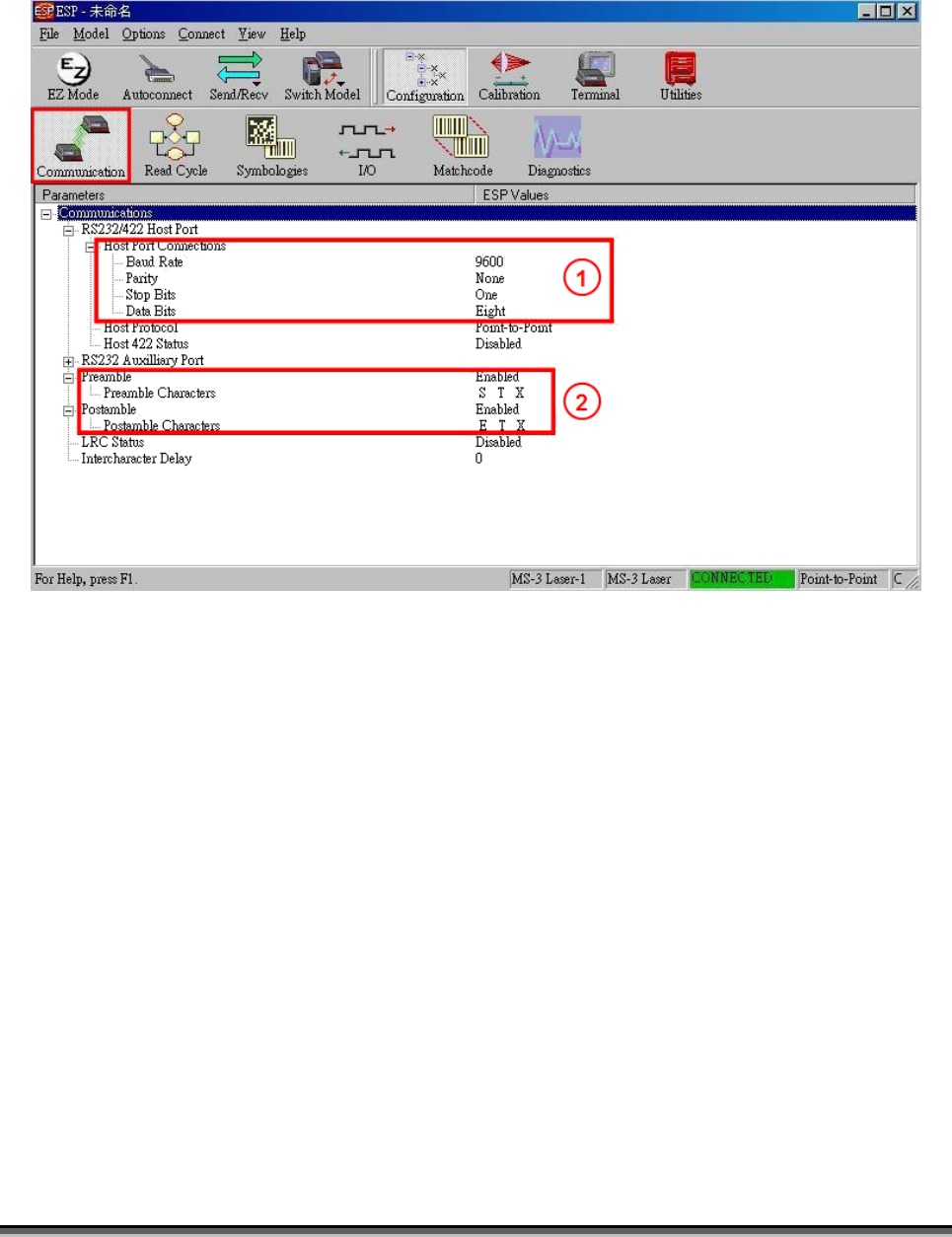

7. 參數設定
通訊頁面參數 (Communication)–確認(1)COM Port 通訊格式及 (2)條碼字串接
收格式。
