608 TR7700 User Guide–Software
7. 參數設定
通訊頁面參數 (Communication)–確認(1)COM Port 通訊格式及 (2)條碼字串接
收格式。
Test Research Inc.
TR7500 Series User Guide–Software 609

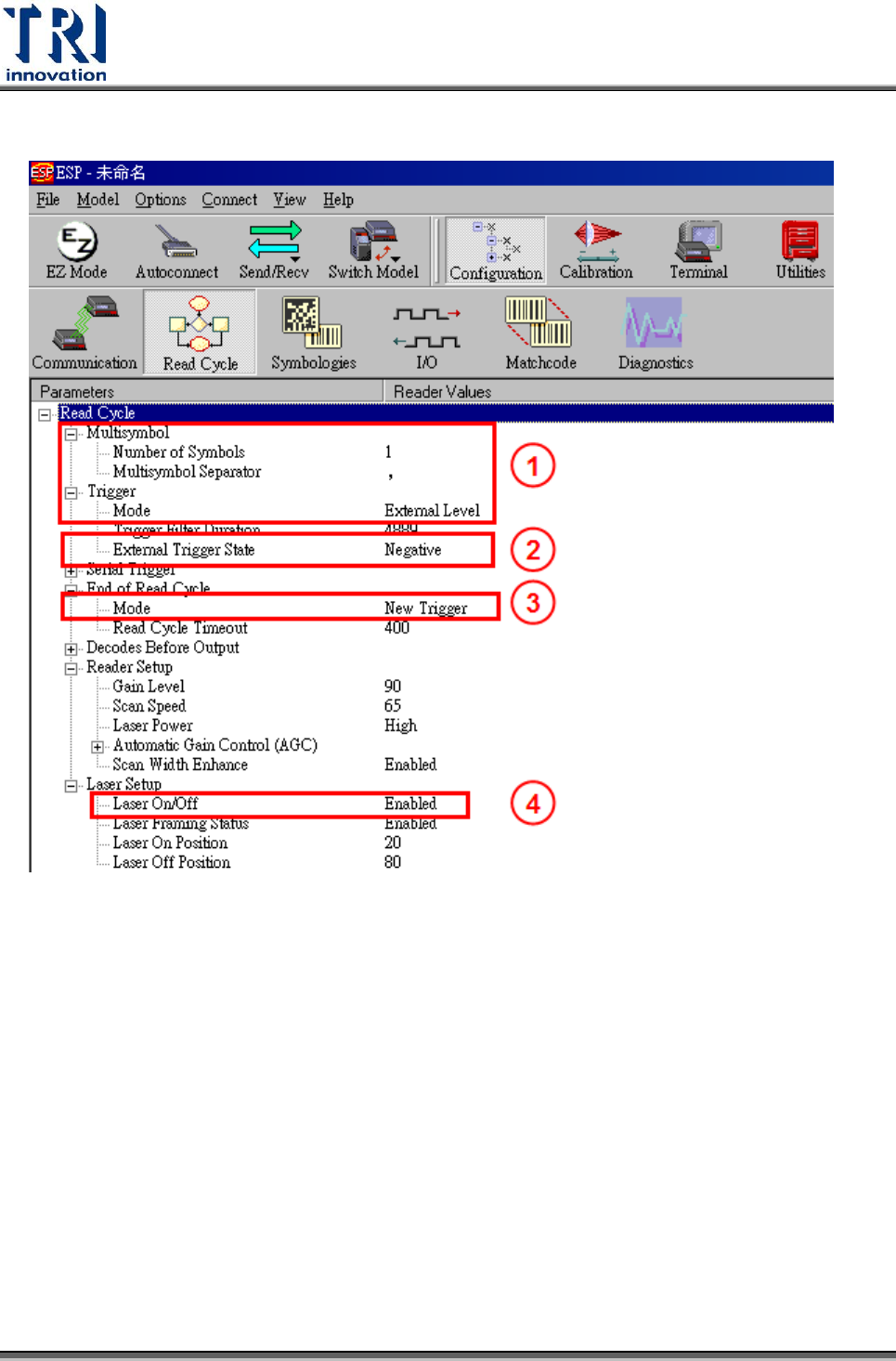

設定讀取循環參數 (Read Cycle)
1. 如果是多連板的應用(需要讀取多個條碼)，則會需要改變條碼的數量
(Range: 1-6)。
2. 訊號觸發所使用的電壓為負電壓。
3. 結束讀取循環(Read Cycle)的條件設定為[訊號觸發]雙條件，只有收到
[Trigger Off]的訊號，才會停止讀取條碼，並將雷射光關閉。
4. 雷射光生命週期啟動設成[Enabled]，表示開始讀取循環時，雷射光才會
打出來，結束讀取後，就會關閉雷射光。
610 TR7700 User Guide–Software

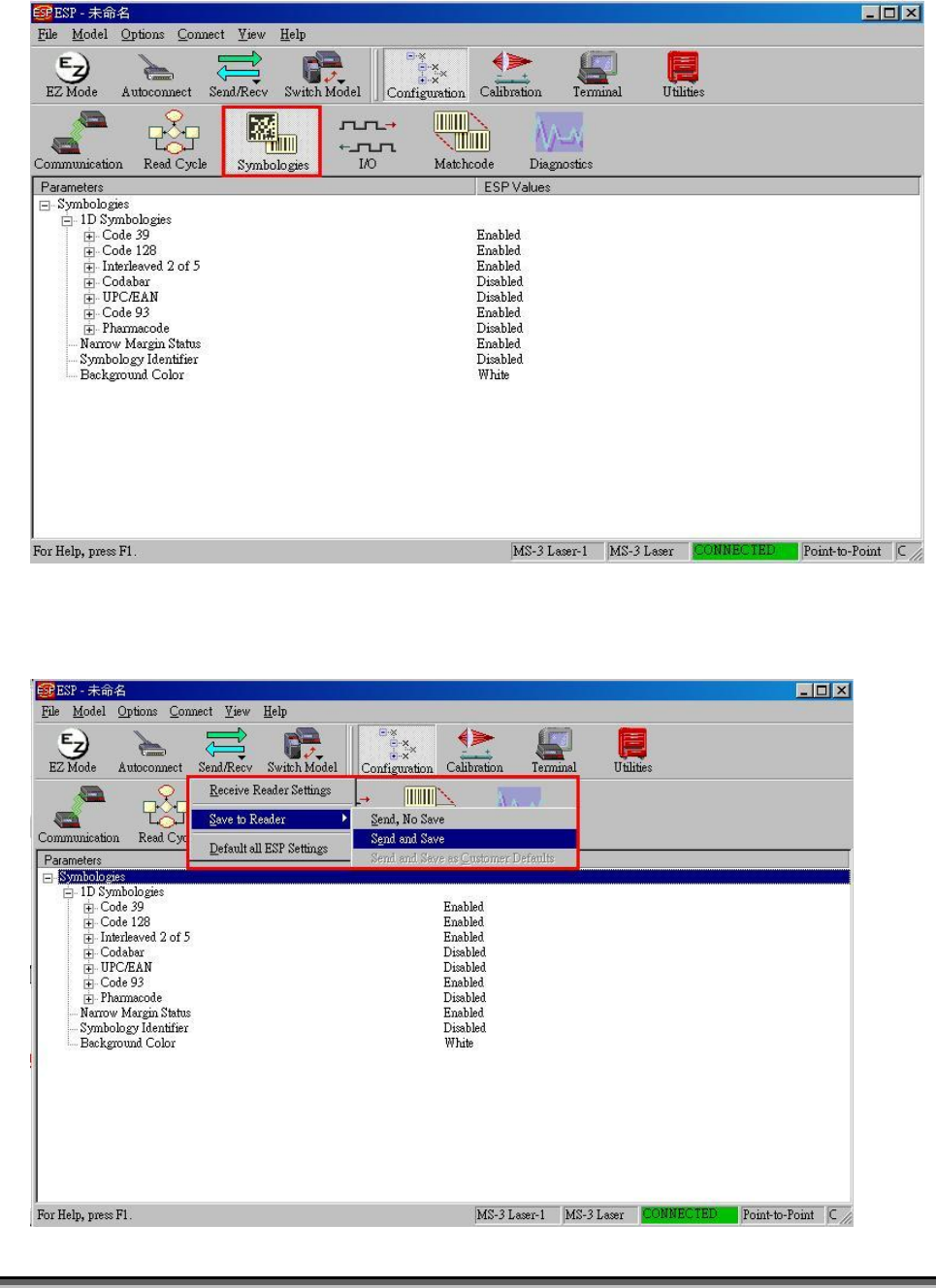

設定支援的條碼格式 (Symbologies)–設定條碼器支援的解碼格式。
8. 參數確認完成後，需將參數傳給條碼器。
