Test Research Inc.
52 TR7700 SII User Guide–Software
6. 按下[檢測]按鈕確認微調是否成功。
7. 所有的 FOV 都微調過後，按下[儲存專案]將修改的部分儲存起來。
8. 按[結束]將視窗關閉。
9. 選擇[操作/手動確認模式]，電路板進板後，按下[Inspect]開始檢測，並針對結果
進行上述微調作業。
10. 視情況反覆對於多片電路板進行微調直到程式穩定為止。
開始檢測。

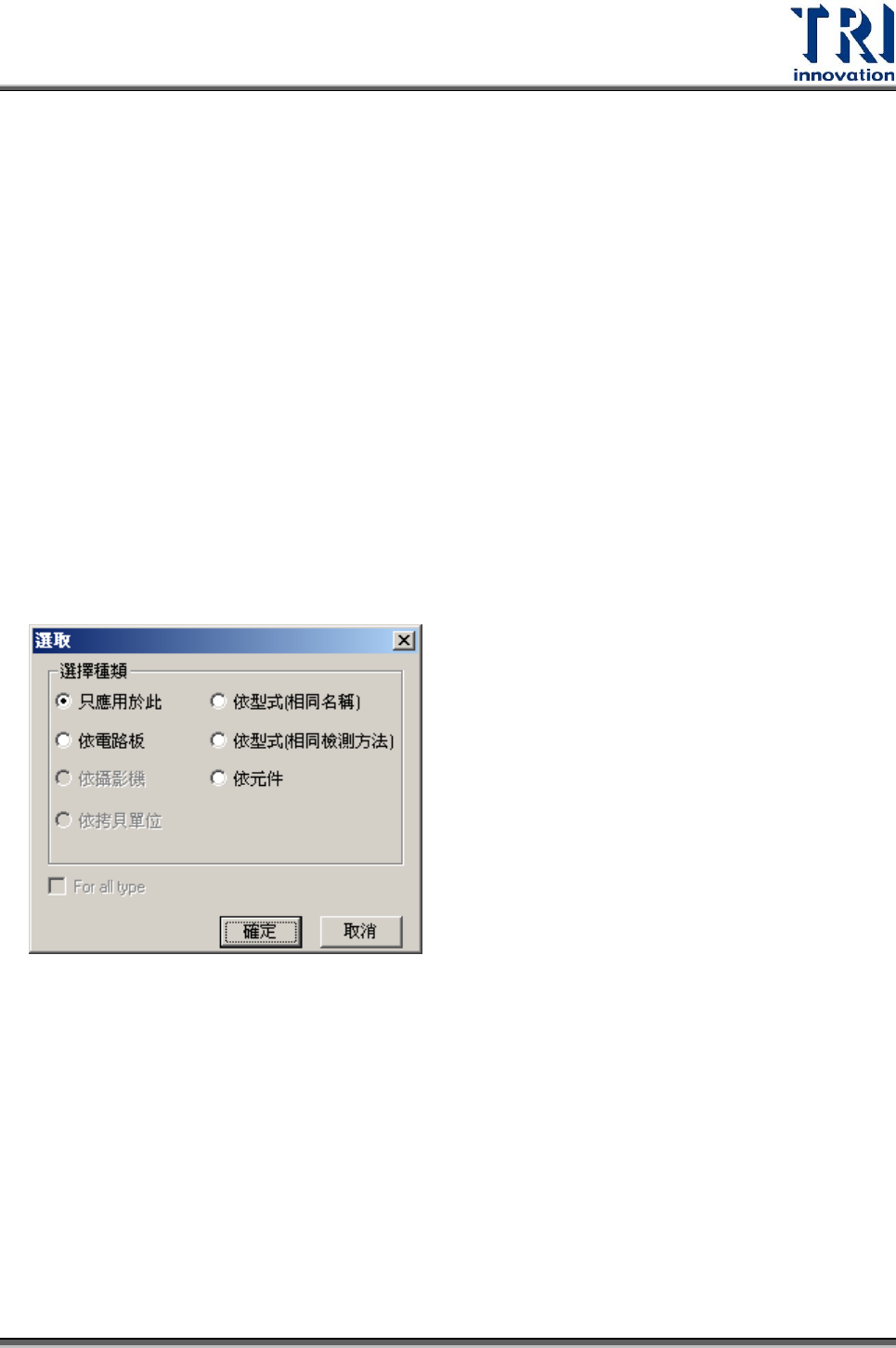

2.11 套用範圍視窗介紹
程式製作及微調時，經常會出現以下視窗供使用者選擇設定要套用的範圍，其個別所
代表的意義如下所示。
只應用於此：只套用到所選擇的檢測框上
依電路板：多連板上相對應的檢測框都套用此設定。如下圖所示，在左圖電路板中
紅色的 Void 框經過參數修改設定後，點選依電路板，會套用到參數的檢測框如右
圖紅色框所示。
Test Research Inc.
TR7500 Series User Guide–Software 53
依攝影機：套用到使用相同攝影機的檢測框上
依拷貝單位：多連板上以一組檢測框為準，相對應的檢測框都套用此設定。如下圖
所示，在左圖電路板中紅色的 Void 框經過參數修改設定後，點依拷貝單位，會套
用到參數的檢測框如右圖紅色框所示。
依型式(相同名稱)：套用到相同型式元件同方向的檢測框上。如下圖所示，在左圖
電路板中紅色的 Void 框經過參數修改設定後，點選依型式(相同名稱)，會套用到參
數的檢測框如右圖紅色框所示。
依型式(相同檢測方法)：套用到相同型式元件使用相同檢測方法的檢測框上。如下
圖所示，在左圖電路板中紅色的 Void 框經過參數修改設定後，點選依型式(相同檢
測方法)，會套用到參數的檢測框如右圖紅色框所示。
Test Research Inc.
54 TR7700 SII User Guide–Software
依元件：本顆元件上的所有相同屬性檢測框皆套用。
For all type：套用到電路板上所有元件。
