Test Resear ch Inc. 54 TR 7700 S II User Guid e – Softwar e 依元件 ：本顆元件上的所有相同屬性檢測框皆套用。 For all type ：套用到電路板上所有元件。
Test Research Inc.
TR7500 Series User Guide–Software 53
依攝影機：套用到使用相同攝影機的檢測框上

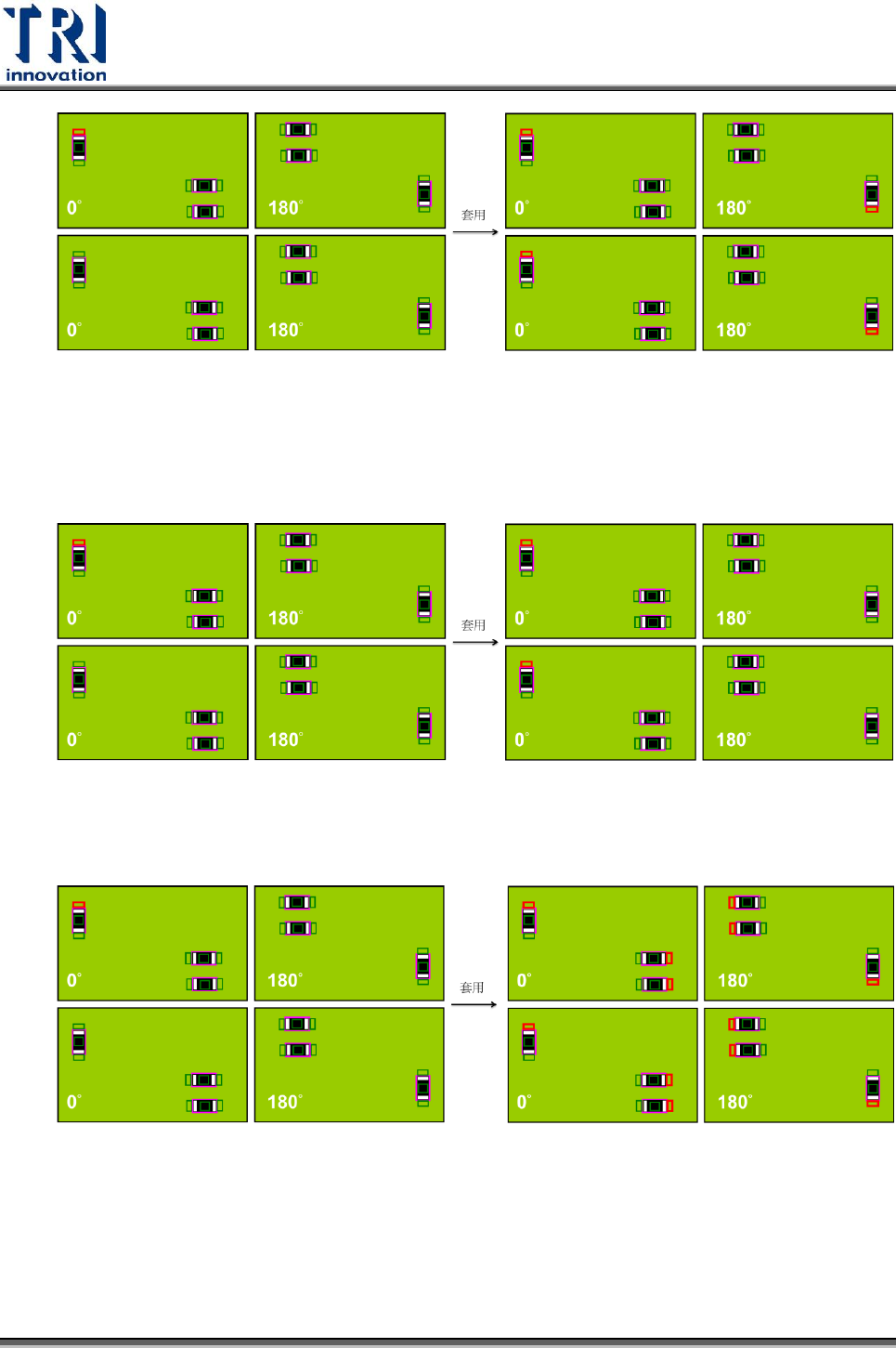

依拷貝單位：多連板上以一組檢測框為準，相對應的檢測框都套用此設定。如下圖
所示，在左圖電路板中紅色的 Void 框經過參數修改設定後，點依拷貝單位，會套
用到參數的檢測框如右圖紅色框所示。
依型式(相同名稱)：套用到相同型式元件同方向的檢測框上。如下圖所示，在左圖
電路板中紅色的 Void 框經過參數修改設定後，點選依型式(相同名稱)，會套用到參
數的檢測框如右圖紅色框所示。
依型式(相同檢測方法)：套用到相同型式元件使用相同檢測方法的檢測框上。如下
圖所示，在左圖電路板中紅色的 Void 框經過參數修改設定後，點選依型式(相同檢
測方法)，會套用到參數的檢測框如右圖紅色框所示。
Test Research Inc.
54 TR7700 SII User Guide–Software
依元件：本顆元件上的所有相同屬性檢測框皆套用。
For all type：套用到電路板上所有元件。
Test Research Inc.
TR7500 Series User Guide–Software 55
3 主程式選單介紹
3.1 檔案
新建程式：建立一個新的程式。新程式建立流程可參閱第二章：程式製作流程。
開啟程式：開啟一個已存在的程式。載入成功後系統會自動測試程式內容，若測
試正常，系統會同步儲存[*.pre.bak1]檔案，這個檔案是程式的備份檔，當 [*.pre]
檔案毀損時，可將備份檔案的副檔名更名為[*.pre]後使用。
另存程式：將程式存檔的另一個指定目錄下。存檔時系統會自動測試程式內容，
若測試正常，除了儲存[*.pre]檔案外，系統還會同步儲存[*.pre.bak]檔案，這個檔
案是程式的備份檔，當 [*.pre]檔案毀損時，可將被份檔案的副檔名更名為[*.pre]
後使用。若儲存時系統測試到程式內容出現問題，則本次存檔只會儲存[*.pre]檔
案，而不會儲存備份檔案，且會出現警告訊息，建議使用者進行程式修補。另
外，當程式存檔時，若本次有編輯檢測框[測/不測]屬性的動作，系統會顯示更改
過檢測屬性的元件，並讓使用者設定版本。在[Current Version]可以選擇設定版
本，也可以直接輸入新的版本編號。而下面會列表顯示自從載入後，所有更改過
檢測屬性的元件名稱、目前的檢測屬性、元件型別以及經過 Check AOI 後是否有
Merge 成功。[Save To File]按鍵會把 List 上的資料存檔於
[C:\AOI\VersionController.txt]之中。須要注意的是[Current Version]的所有操作
都是不可以回復的操作。
