Test Research Inc.
72 TR7700 SII User Guide–Software
3.3.3 電路板

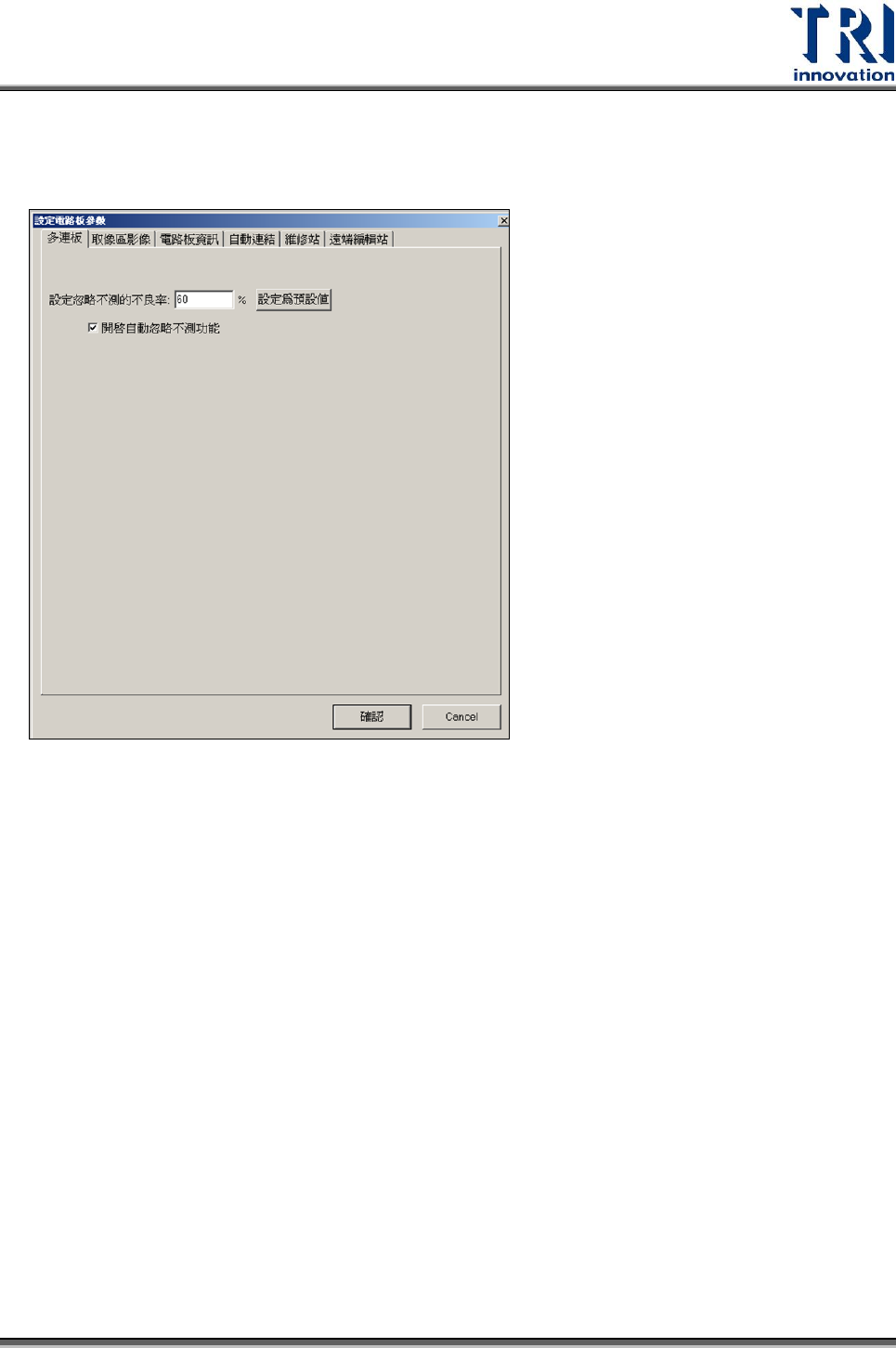

3.3.3.1 多連板
設定忽略不測的不良率(%) ：設定不良率上限值。當不良的元件佔所有元件比率超
過所設定的數值時，即認為該板為空板。
開啟自動忽略不測功能 ：勾選表示將此功能開啟。
3.3.3.2 取像區影像
顯示目前取像區影像的路徑。
Test Research Inc.
TR7500 Series User Guide–Software 73

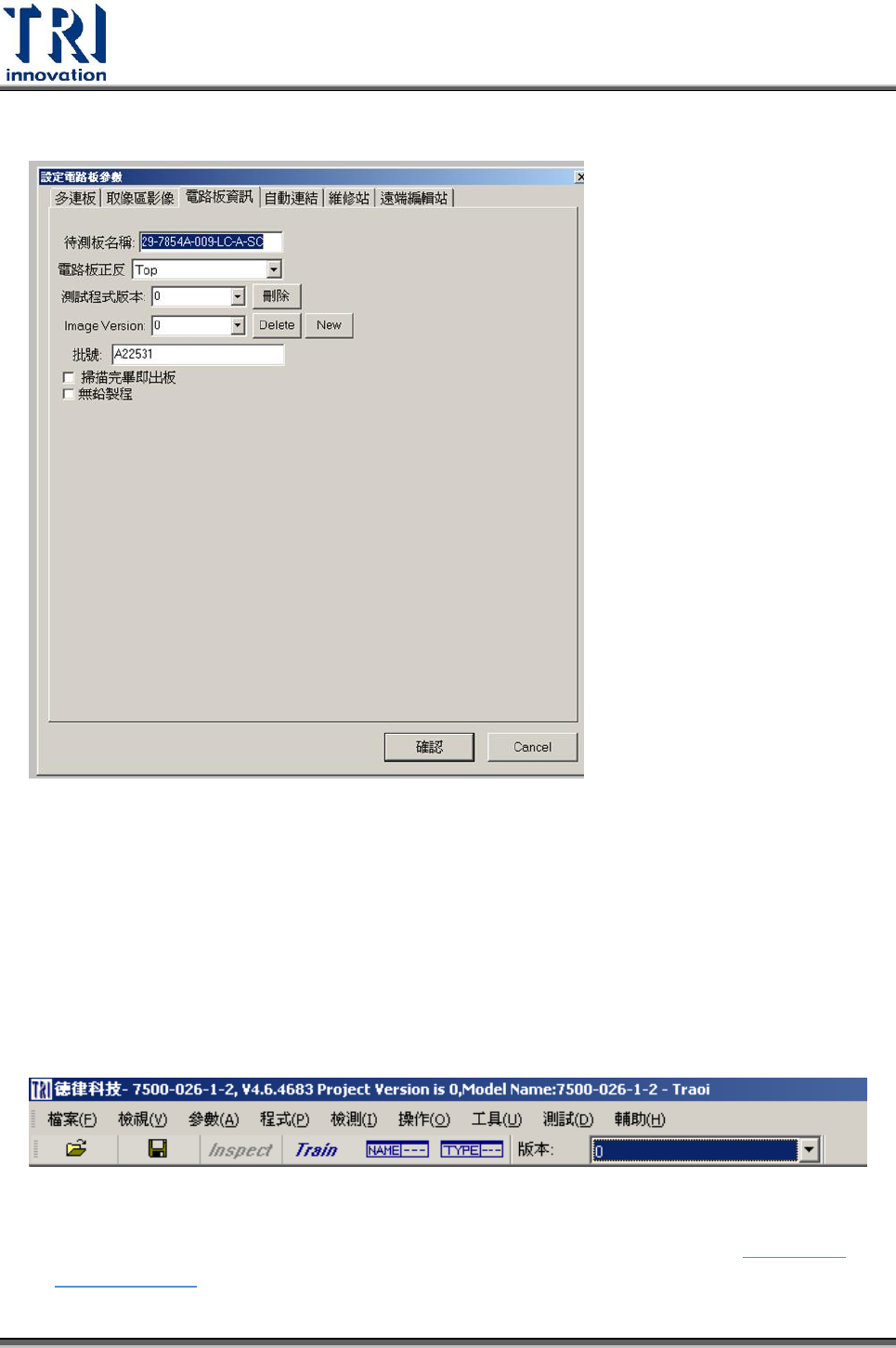

3.3.3.3 電路板資訊
待測板名稱：待測板的機種名稱，系統預設值為所載入的 AOI 檔案名稱。當 PRE
檔案以其他名稱另存時，此名稱並不會被修改。
電路板正反面：設定此電路板是正面或反面。
測試程式版本：選擇測試程式的版本，系統會自動帶出此版本需檢測的元件。亦可
在此直接修改版本名稱。
目前所使用的專案版本會顯示在上方名稱列上。
亦可以在主程式工具列上[版本]欄位直接選取要使用的版本。
刪除：選擇一個[測試程式版本]後，按本按鈕可將此版本刪除。
Image Version：可使用代料影像版本控制功能。詳細使用方法請參閱 5.5 已儲存
的 FOV 功能表內的使用代料版本控制功能。
Test Research Inc.
74 TR7700 SII User Guide–Software
批號：可輸入生產時的工單號碼，當資料傳到維修站時可以成為一個搜尋或統計的
條件。
掃描完畢即出板：勾選表示啟動當掃描結束後立即進出板，如需分好壞板時則功能
不適用。

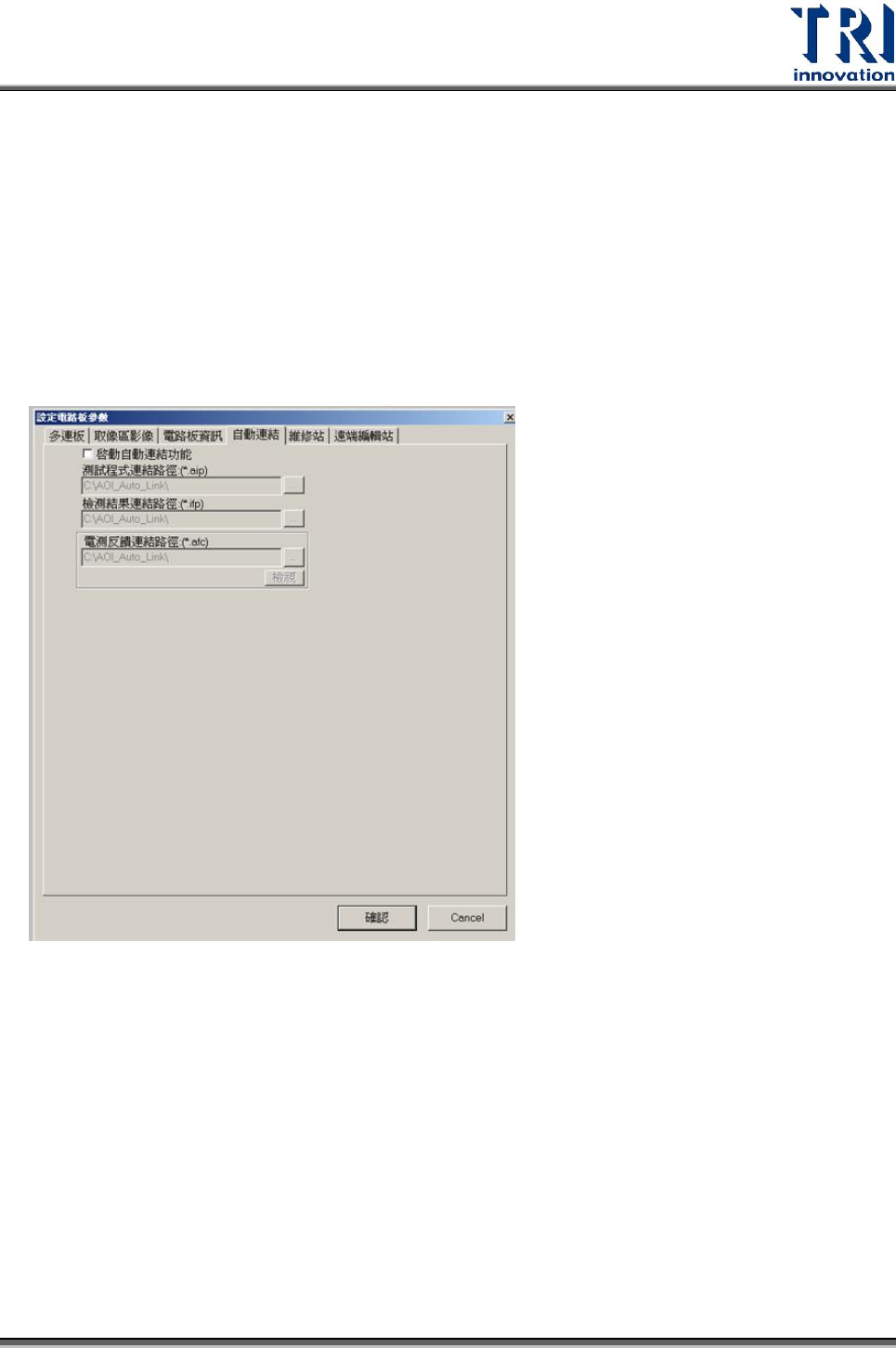

3.3.3.4 自動連結
在此可以設定本機台與 ICT 或 ATE 設備進行自動連結時的路徑。
啟動自動連結：啟動與 ICT 或 ATE 設備進行自動連結的功能。
測試程式連結路徑：設定[*.aip]檔案路徑。
檢測結果連結路徑：設定[*.ifp]檔案路徑。
電測反饋連結路徑：設定[*.afc]檔案路徑。
