Test Research Inc.
76 TR7700 SII User Guide–Software

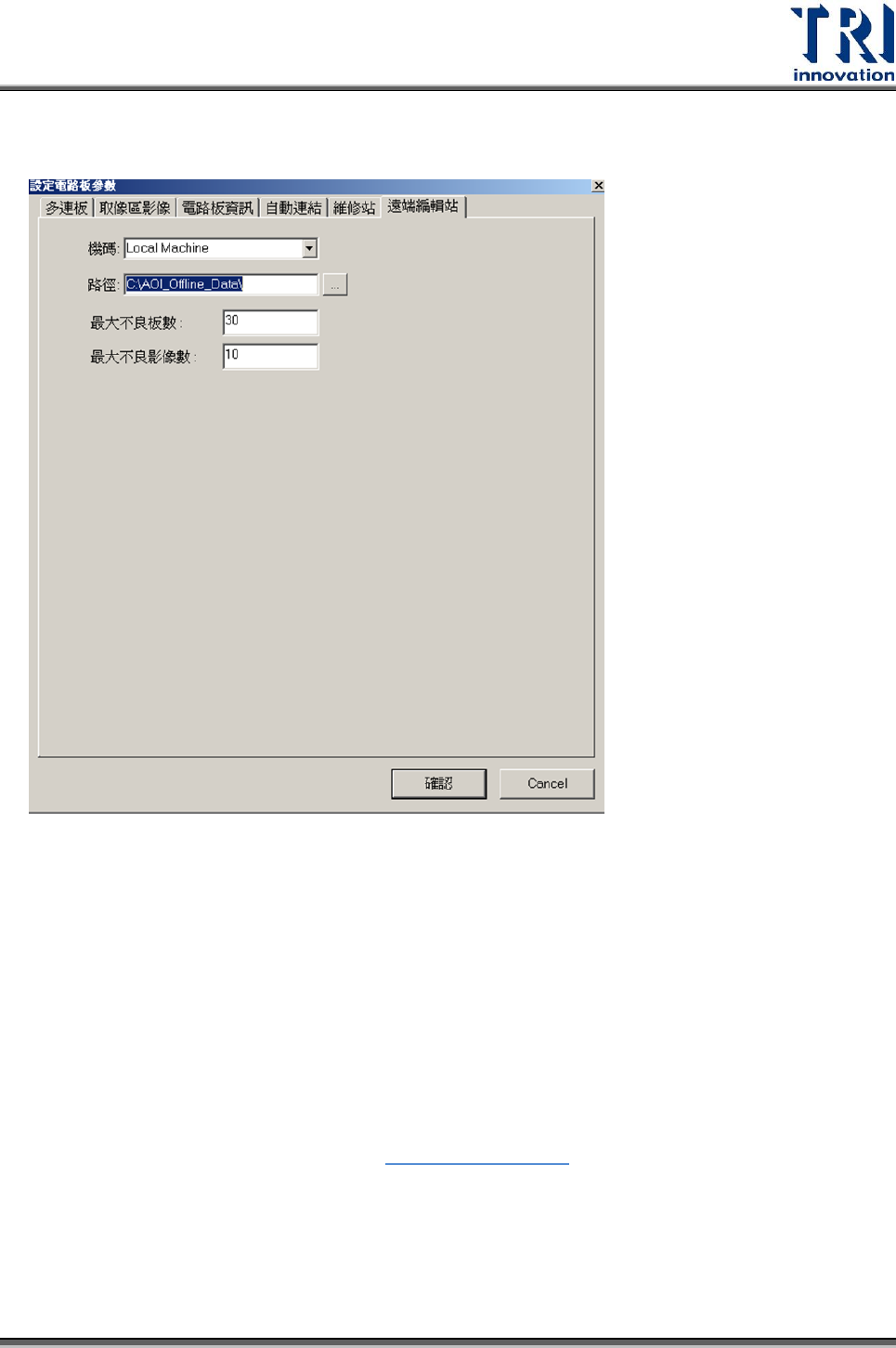

3.3.3.6 遠端編輯站
機碼：在遠端編輯站端選擇要進行連線編輯的 AOI 機器號碼。
路徑：指定遠端編輯站資料夾的路徑來存取檢測資料。正常情況下路徑應設為
[\\OfflinePC\C\AOI_Offline_Data]。
最大不良板數：設定在遠端編輯站中所要保存的檢測結果次數的上限，可設定 0 到
30 筆。若設定 30 表示在遠端編輯站中只保存最近 30 筆的資料可供編輯。
最大不良影像數：設定要傳送到遠端編輯站的不良影像數目上限，可設定 0 到 30
筆。若設定 10 表示對於每一筆的檢測結果，系統只會把前 10 張不良的影像傳送到
遠端編輯站。
備註：關於遠端編輯站的功能請參閱第九章：遠端編輯站。
Test Research Inc.
TR7500 Series User Guide–Software 77
3.3.4 設定出板序號
當不使用條碼機時，在主機可對電路板指定序號，此組序號亦可傳至維修站，顯示在
[BarcodeSN]欄位中。此序號亦會顯示在檢測結果視窗的[PANEL]欄位上。以下圖為
例，這片流水號為 100。
首先將起始序號輸入至欄位中，按下[確定]，即可開始此功能。
將序號傳至維修站：若勾選，則將此序號傳至維修站之[BarcodeSN]欄位，不打勾則
不將此序號傳至維修站。
使用日期時間編碼 ：若勾選，則編碼號碼會在指定的流水號後加上日期及時間。
3.3.5 連結到專案伺服器&專案伺服器參數設定
當安裝有專案伺服器系統時，可利用本功能統一控管所有機台上的專案程式。
使用步驟：
1. 選擇[專案伺服器參數設定]。
2. 出現 Project Server 設定對話框，設定請參考 Project Server 說明手冊。
Test Research Inc.
78 TR7700 SII User Guide–Software
3. 在設定完成後，開啟[聯結到專案伺服器]，以進入連線模式。
4. 在連線模式中載入專案會出現 Project Server 的控管對話框，選擇所需要的專案
下載並載入該專案。
5. 若需要載入本地端的專案，請切換控管對話框最上面的頁籤到 Choice Project
Data(from Local)，並選擇需要的專案以載入。
