Test Resear ch Inc. 82 TR 7700 S II User Guid e – Softwar e 待測板的寬度不可以超過機台的最大可測板寬 ( 錯誤訊息如下 ) 。 公差值不可以超過 3.75mm (= 0.14 inch, = 750 pps) 。
Test Research Inc.
TR7500 Series User Guide–Software 81

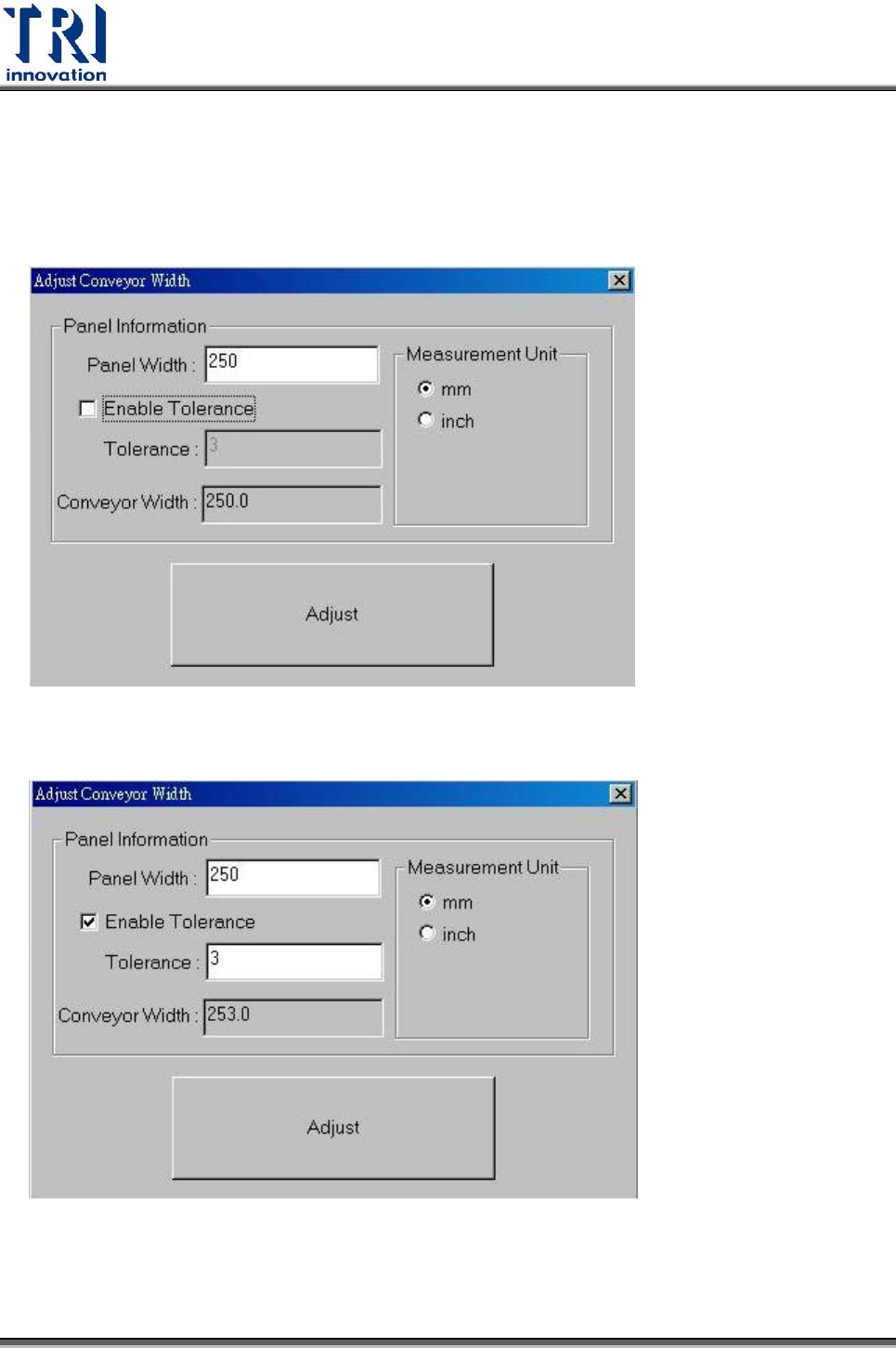

1. 選擇[參數(Parameter)/ 自動板寬(Auto Conveyor Width Output)/ 調整板寬
(Adjust Width)]。
使用者可以輸入待測板的寬度，但是不啟動夾板公差值。這樣表示進板寬度和夾板寬
度均為 250 mm。
使用者可以輸入待測板的寬度，並且啟動夾板公差值。這樣表示進板寬度為 253mm，
夾板寬度為 250 mm。
Test Research Inc.
82 TR7700 SII User Guide–Software
待測板的寬度不可以超過機台的最大可測板寬 (錯誤訊息如下)。
公差值不可以超過 3.75mm (= 0.14 inch, = 750 pps)。
Test Research Inc.
TR7500 Series User Guide–Software 83
如果設定完成，軟體會顯示成功的訊息。
注意事項
AOI 機台一定要有自動板寬的套件。
註冊碼 AutoConveyorWidth = 2。
TR7700 系列 最大可測板寬為 510*460 (mm)。
障礙排除
請參閱機台硬體手冊。
備註：此功能為選配功能。
3.3.8 整體設備效率
輸出檔案，記錄機台效率，即機器故障、程式製作、檢測等等各項作業的時間。
