JaNets 使用说明书 5 车间作业设置 5-16 5-3-5 生产线详细 在生产线详细里，对生产线构成 （基板尺寸的设置、传送 方向、基准面、连接机器台数） 、及生 产线的环境（程序文件夹的设置）进行设置。 图 5-3-5-1 生产线详细 5-3-5-1 生产线构成 基板尺寸，显示生产线配置的机器中最大基板尺寸的最小尺寸。 传送方向、基准面，以生产线图里最初配置的机器为基准。 5-3-5-2 生产线的环境设置 ・ 对生产线详细画面里…
JaNets 使用说明书 5 车间作业设置
5-15
5-3-4-2 变更已配置生产线的构成
图 5-3-4-6 生产线图内的机器－拖动时 图5-3-4-7 释放到移动目标机器的位置后
5-3-4-3 取消已配置的机器-生产线配置
图 5-3-4-8 取消生产线配置前 图 5-3-4-9 取消生产线配置后
5-3-4-4 统一清除生产线配置
点击生产线详细的「清除配置」按钮时，会显示清除配置提示信息，点击「是」按钮，则会清除
所配置的机器。
被清除的机器会移动到车间构成树形的［未配置机器］里。
拖
放到移动
目
标的机器
上。
[机器]会移动到车间构成树
形的[未配置机器]里。
删除机器图标
互
换配
置。
JaNets 使用说明书 5 车间作业设置
5-16
5-3-5 生产线详细
在生产线详细里，对生产线构成（基板尺寸的设置、传送方向、基准面、连接机器台数）、及生
产线的环境（程序文件夹的设置）进行设置。
图 5-3-5-1 生产线详细
5-3-5-1 生产线构成
基板尺寸，显示生产线配置的机器中最大基板尺寸的最小尺寸。
传送方向、基准面，以生产线图里最初配置的机器为基准。
5-3-5-2 生产线的环境设置
・对生产线详细画面里保存生产程序文件的文件夹路径进行设置。
・生产程序文件的初始文件夹路径：JaNets 的安装文件夹\Data\生产线名\prg
・预约文件的初始文件夹路径：JaNets 的安装文件夹\Data\生产线名
※JaNets 的安装文件夹\Data，会在安装 JaNets 时被设置。
※“\生产线名”会在新建生产线时被设置。
左图标：
显示基板传送方向
右图标：
显示前面/后面基准
显示文件夹选择对话框。
进行初始文件夹设置。
JaNets 使用说明书 5 车间作业设置
5-17
5-4 机器‐操作方法
5-4-1 新建机器
在车间构成树形里选择未配置机器或生产线的状态下，进行下面①、②任何一种操作。
①选择「文件」‐「新建」‐「机器」。
②点击鼠标右键，在显示的弹出菜单里选择「新建」‐「机器」。

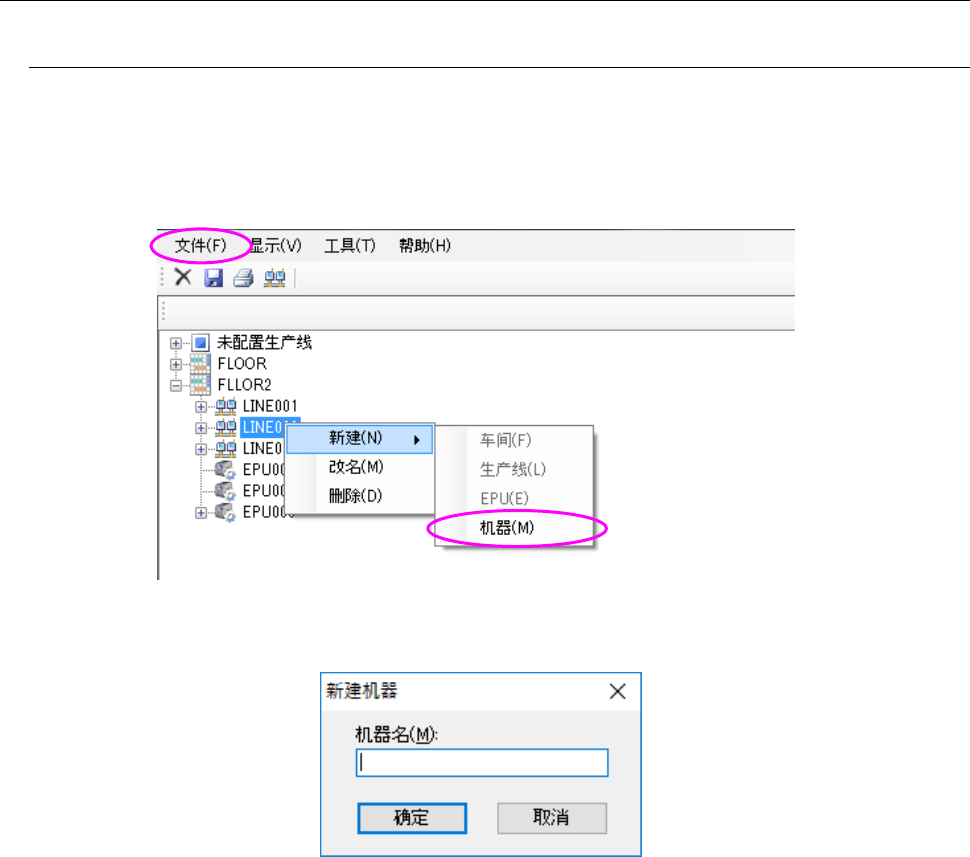

图 5-4-1-1 新建「机器」（②的操作）
图 5-4-1-2 新建机器对话框
机器名：可设定 20 个以内的字符。不区分大小写字母。
可使用半角的英文数字及特殊符号。
但是不能使用下列特殊文字。（「”」「#」「&」「’」「<」「>」）
不能制作与车间、生产线、设备同名的机器。
确定：将机器追加到车间构成树形里。
新建的机器会追加到生产线的最后。
