5-8-4 ATC 单元（分布画面）
要在机器上设置吸嘴的画面示例如下（下图为 RX-6 用的分布）。
图 5-8-4-1 ATC 单元
图 5-8-4-2 焦点位于 1 号 ATC 上的状态（未配置吸嘴时）
用鼠标直接选择 ATC，焦点会移动到选择的 ATC 上。
在焦点位于 ATC 号码上的状态下，按键盘的下/右箭头键，焦点会按 ATC 号升序移动，按上/左
箭头键焦点会按 ATC 号降序移动。
亮灰色：
焦点在未配置吸嘴的
ATC 上的状态。
JaNets 使用说明书 5 车间作业设置
5-43

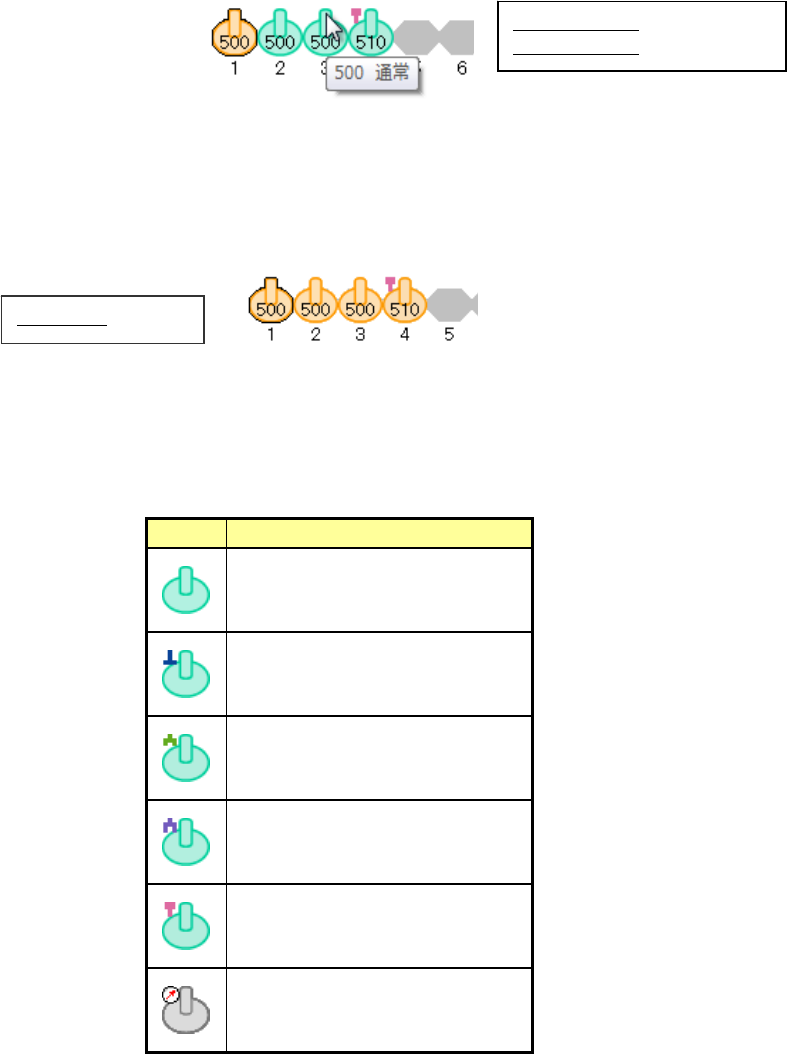

当鼠标指向吸嘴图标时，工具提示菜单上会显示"编号＋吸嘴种类"。
图 5-8-4-3 焦点位于 1 号 ATC 的状态（吸嘴配置时）
可选择多个吸嘴，除焦点对准的吸嘴图标以外，仅显示橙色。
（拖动鼠标光标圈住吸嘴，或通过按住 Ctrl 键选择吸嘴可选择多个吸嘴。）
图 5-8-4-4 选择多个吸嘴（焦点位于 1 号 ATC 上的状态）
根据吸嘴的种类，吸嘴图标的显示如下。
表 5-8-4-1 吸嘴图标的说明（分布编排画面）
图标 吸嘴种类
通常
T 型
夹式（小）
夹式（大）
圆筒形
真空校准单元
已配置的吸嘴：绿色
焦点对准的吸嘴：黑边橙色
选择吸嘴时：橙色
JaNets 使用说明书 5 车间作业设置
5-44
5-8-5 各机型的分布编排画面
各种机型，有的有多个 ATC 单元，有的 ATC 汽缸孔位置不尽相同。
切换设置机器时，不同的机型的编排画面尺寸会随之扩大、缩小。
5-8-5-1 多个 ATC 单元的机型
对多个 ATC 单元的机型进行分布配置。

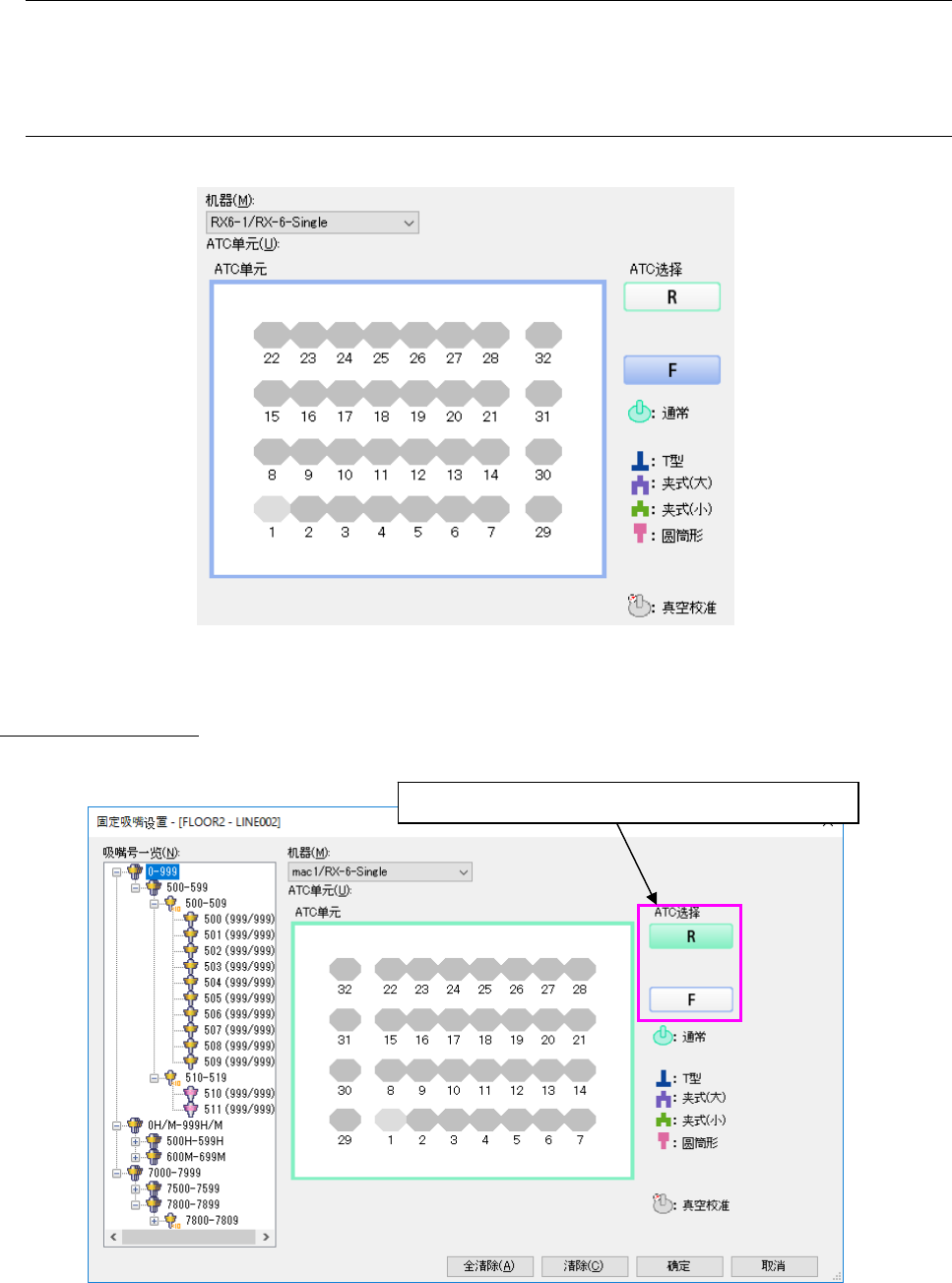

图 5-8-5-1 分布画面（机型：RX-6 前侧 ATC）
多 ATC 单元时的切换
多个 ATC 单元机型的分布画面，在画面右侧会显示「ATC 选择」按钮。
图 5-8-5-2 分布画面(RX-6 后侧 ATC）
※机器初始显示时的设置，会优先选择显示前侧最左侧的 ATC 单元。
选择「ATC 选择」按钮 ※以下为选择 ATC 的状态。
