JaNets 使用说明书 5 车间作业设置
5-44
5-8-5 各机型的分布编排画面
各种机型，有的有多个 ATC 单元，有的 ATC 汽缸孔位置不尽相同。
切换设置机器时，不同的机型的编排画面尺寸会随之扩大、缩小。
5-8-5-1 多个 ATC 单元的机型
对多个 ATC 单元的机型进行分布配置。
图 5-8-5-1 分布画面（机型：RX-6 前侧 ATC）
多 ATC 单元时的切换
多个 ATC 单元机型的分布画面，在画面右侧会显示「ATC 选择」按钮。
图 5-8-5-2 分布画面(RX-6 后侧 ATC）
※机器初始显示时的设置，会优先选择显示前侧最左侧的 ATC 单元。
选择「ATC 选择」按钮 ※以下为选择 ATC 的状态。
JaNets 使用说明书 5 车间作业设置
5-45
5-8-6 ATC 的显示
ATC 单元（编排画面）里仅显示 1 个单元。
画面里的显示，与画面框的颜色相同的 ATC 设置按钮单元相对应。

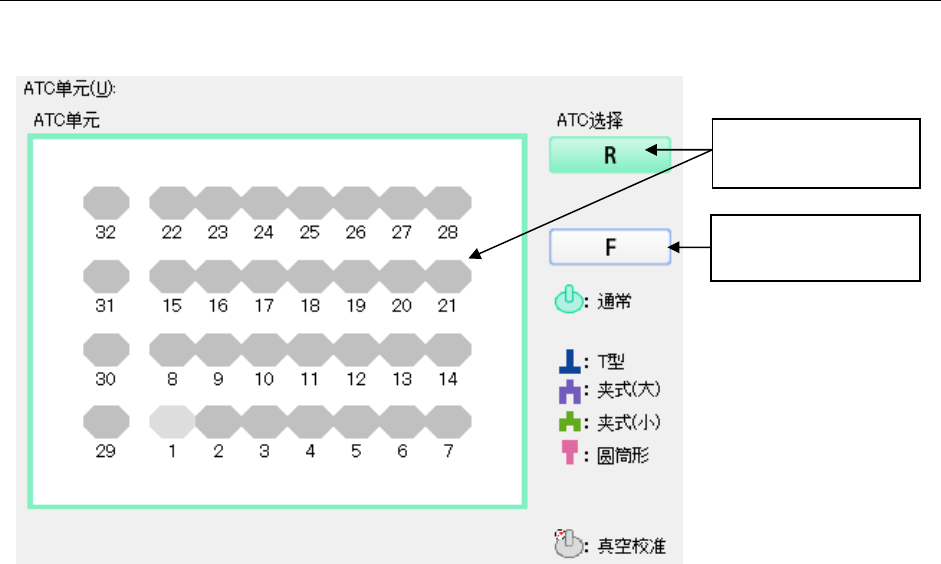

图 5-8-6-1 ATC 单元的显示（ATC 单元显示）
显示的 ATC 设置按钮，
用同一颜色涂满显示。
未选择的 ATC 设置按
钮，仅显示框的颜色。
JaNets 使用说明书 5 车间作业设置
5-46
5-8-7 操作方法
5-8-7-1 配置吸嘴
从树形画面配置
选择吸嘴号一览的编号，拖动到要配置的 ATC 号（分布画面上）的图形上。
图5-8-7-1 吸嘴配置（拖动） 图5-8-7-2 吸嘴配置后（释放）
※ 当吸嘴的剩余可设置数量为 0 个时，不能拖动。
1 次仅可选择 1 个吸嘴。
也可按下面的步骤进行吸嘴配置。
1.选择吸嘴号一览（树形画面）的吸嘴，点击鼠标右键，从弹出菜单里选择复制。
2.在配置目标的 ATC 号（分布画面）的图形上，点击鼠标右键，从弹出菜单里选择粘贴。（已
复制过 1 次的吸嘴，只要资源数允许，还可进行粘贴。）
※具有多个 ATC 时，也可切换分布画面进行粘贴。
※也可切换设置机器进行粘贴。
从分布画面配置
1.在 ATC 号（分布画面）里选择配置的吸嘴，点击鼠标右键，从弹出的菜单里选择复制。（可选
择多个）
2.在配置目标的 ATC 号（分布画面）的图形上，点击鼠标右键，从弹出菜单里选择粘贴。在步
骤 1 里复制的吸嘴即可被粘贴。
完成后，吸嘴号一览（树形画面）里的已设置的吸嘴数量会减少 1 个(-1)。
※当选择多个进行复制时，按复制时的排列粘贴。
※已复制过 1 次的吸嘴，只要资源数允许，也可粘贴。
※具有多个 ATC 的机器，也可切换 ATC 单元的显示分布画面进行粘贴。
※也可切换设置机器进行粘贴。
错误信息
错误条件 错误信息内容
配置（粘贴）数超过设备设置中设置的资源数时 “配置数不能超过资源数”
所要配置的吸嘴种类不能配置在该号 ATC 上 “该吸嘴种类不能配置”
想要配置的指定号 ATC 上已配置了吸嘴 “已设置了固定吸嘴”
选择多个时，部分选择的吸嘴将被配置到 ATC 号
以外的位置时
“超出吸嘴可配置范围” →
按下[确定]后，会返回到固定吸嘴设置画面。
※选择多个时，只要有一个吸嘴触及了错误条件，选择的所有吸嘴操作均会发生错误。
