JaNets 使用说明书 5 车间作业设置
5-56
5-9-3 送料器台架单元（分布画面示例）
在台架的安装位置上可自由设置送料器（※）。
设置后，会显示各送料器类型的大小图形。
※各机器机型的可安装送料器类型不同。
分布画面上每个台架显示的缩写（F 或 LF 等）的左侧，会出现表示机械台架/电动台架的图标。
（所有机型的台架会出现图标。）

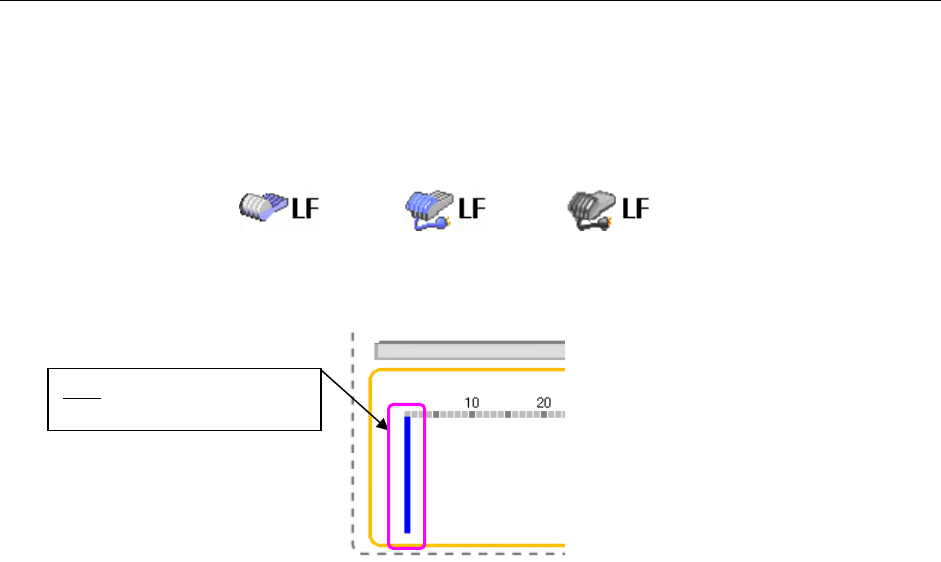

图 5-9-3-1 表示台架驱动形式的图标（左：机械/中：电动 (EF)/右：电动 (RF)）
图 5-9-3-2 焦点对准安装号码时的状态（未配置送料器时）
用鼠标直接选择台架上的安装位置时，焦点会移动到选择的安装号码上。
此外，当焦点在安装号码上时，也可通过按动键盘上的下／右箭头键，把焦点移动到安装号码的
升序号码上，或按动上／左箭头键，把焦点移动到降序号码上。
蓝色：焦点对准未配置供料器
的安装号码时的状态。
JaNets 使用说明书 5 车间作业设置
5-57
5-9-3-1 80 孔 2 台架的机器

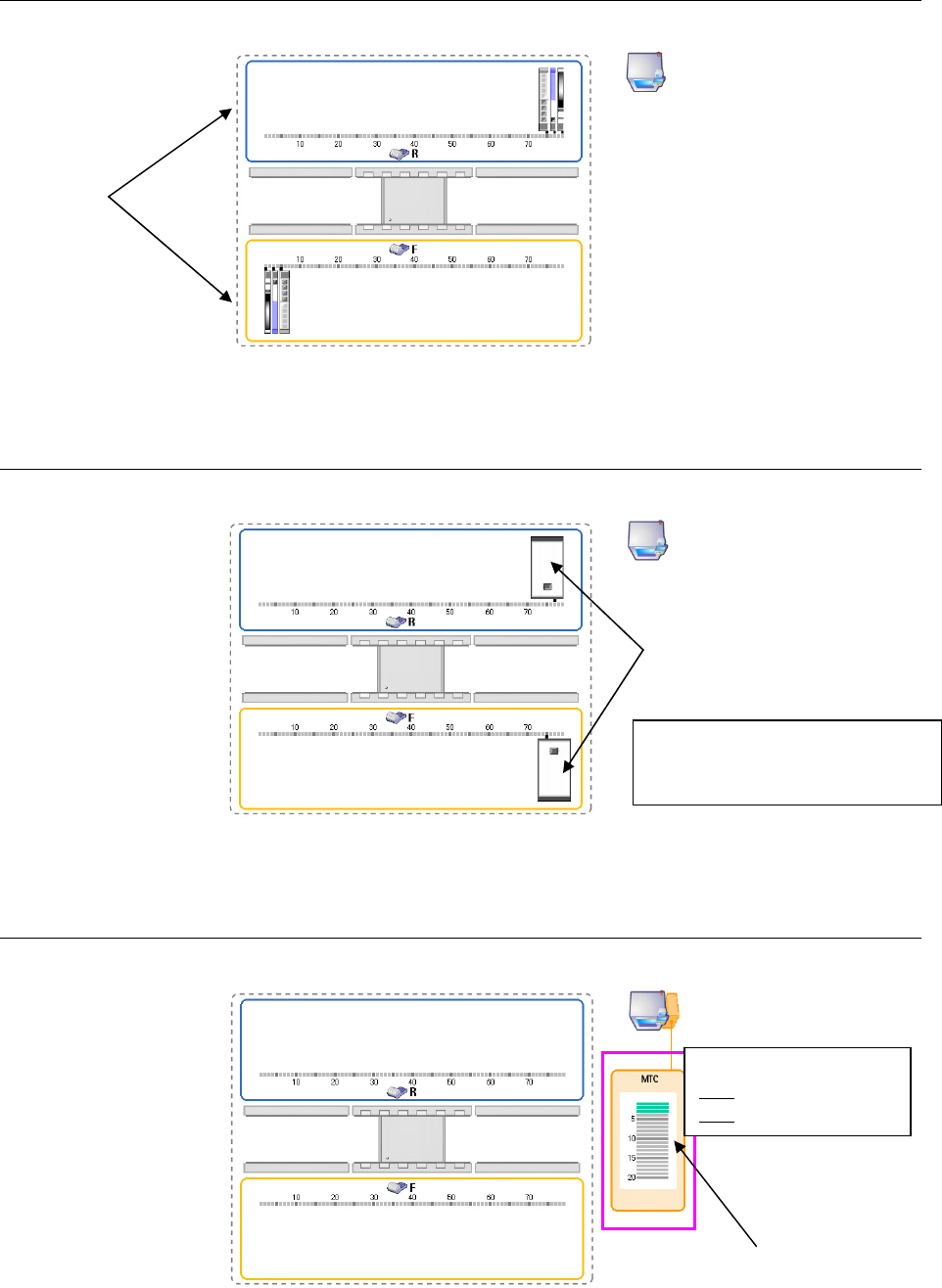

图 5-9-3-3 送料器台架单元（80 孔 2 台架）
5-9-3-2 设置 IC 回收带时
图 5-9-3-4 送料器台架单元（IC 回收带设置）
5-9-3-3 设置 MTC 时
图 5-9-3-5 送料器台架单元（设置 MTC）
MTC/MTS 供料器的安装位置
IC 回收带
供料器可设置在 IC 回收带占用的安
装位置以外的安装位置上。
<托盘垫的颜色>
灰色：未设置的层
绿色：已设置
台架
JaNets 使用说明书 5 车间作业设置
5-58
5-9-3-4 设置 MTS 时
图 5-9-3-6 送料器台架单元（设置 MTS）
5-9-3-5 设置 DTS 时
图 5-9-3-7 送料器台架单元（设置 DTS）
托盘配置画面
显示 MTS 托盘的安装位置为 R
（后面）台架。
<托盘垫的颜色>
灰色：未设置的层
绿色：已设置
仅 F（前面）台架的安装位置
可设置各机器机型可安装的
供料器类型。
<托盘供料器的颜色>
灰色：未设置的层
绿色：已设置
