JaNets 使用说明书 7 编辑程序
7-4
7-4 操作步骤
7-4-1 编辑基板数据
7-4-1-1 编辑基板数据（基本设置）
通过点击树形控件的「基板数据」－「基本设置」显示此画面。
图 7-4-1-1 基板数据（基本设置画面）
表 7-4-1-1 基板数据（基本设定）画面
项目 内容
基板 ID 指定对基板的注释。
请设定 60 个字符以内的半角英文数字符号。也可指定为空白。
定位方式 从「外形基准」（默认）、「定位孔基准」选择基板的定位方式。
「定位孔基准」仅在可使用基准销单元的机器中才能使用。
由于 RX-6、RX-7 不能使用基准销单元，因此请选择「外形基准」。
标记识别 从「多值识别」「二值化识别」中选择 BOC 标记、基准领域的识别
方式。
追溯 追溯功能的使用从「不使用」「条形码」｢2 次元条形码(OCC)｣「多
代码阅读器」「背面多代码阅读器」中选择。
请根据车间作业安装的使用基板代码的设定，确定可使用的代码。
指定贴片电路 如果有未贴片电路时，可以不执行指定电路的生产。
基板构成为「矩阵电路板」「多矩阵电路板」时，此功能有效。
选择「使用」时，指定电路配置画面中要贴片的电路、不贴片的电
路。
真空台 指定在真空台中是否固定基板。
选择「不使用」时，将通过支撑销进行固定。
坏板标记设置 从「打开标记探测传感器」「关闭标记探测传感器」中选择坏板标记
的检测方法。
指定坏板标记坐标 从「标准」「扩展」中选择坏板标记坐标的指定方法。
坏板标记示教信息 从「使用机器的数据」「使用生产程序的数据」中选择坏板标记示教
信息的设定方法。
全局坏板标记 从「通过检出标记确认」「不通过检出标记确认」中选择全局坏板标
记检出时的确认方法。
JaNets 使用说明书 7 编辑程序
7-5
7-4-1-2 编辑基板数据（基本尺寸设置）
通过点击树形控件的「基板数据」－「基本尺寸设置」显示此画面。
图 7-4-1-2 基板数据(基本尺寸设置)画面
表 7-4-1-2 基板数据（基本尺寸设定）画面
项目 内容
基板尺寸 设定基板的外形尺寸。
定位孔基准 设定从基板位置基准看到的定位孔位置。
仅当定位方式选择了「定位孔基准」时，才能设定此项。
基板设计偏移量 设定从基板位置基准看到的基板设计端点的坐标。
基板设计端点，会根据传送方向、基准面的不同而改变。
基板高度 设定从传送基准面看到的基板面的高度。
【为 JX-350 时】
无论输入的数值，一直显示 0。
基板厚度 设定基板的厚度。
背面高度 设定从传送基准面看到的包含直至基板背面的元件高度的距离。
夹紧偏移 对于大型基板，设定第 2 次夹紧时，要使用 HMS 检出基板端点的夹紧
偏移。
夹紧偏移，每当变更基板外形尺寸 Y 时，均会被设定为默认值。
生产开始贴片头高度 当生产线中有 RS-1 时予以显示。
在 JaNets 的前工序输入已贴片元件的最大高度。
因为默认值为空白，不输入则基板数据不会成为完成状态。
每次夹紧贴片范围 X1 为 JX-350 时显示。
基板外形尺寸 X 超过 650mm 时，第 1 次夹紧时输入贴片范围。
每次夹紧贴片范围 X2 为 JX-350 时显示。
基板外形尺寸 X 超过 1200mm 时，第 2 次夹紧时输入贴片范围。
贴片基板高度 为 JX-350 时显示。
不能进行编辑。
显示根据基板高度、基板厚度得出的数值。
※长度的单位是在车间作业设置里指定
的长度单位，可设置毫米或英寸。
JaNets 使用说明书 7 编辑程序
7-6
7-4-1-3 编辑基板数据（电路设置）
当选择了树形控件的「基板数据」－「设置电路 A」时，会显示此画面。

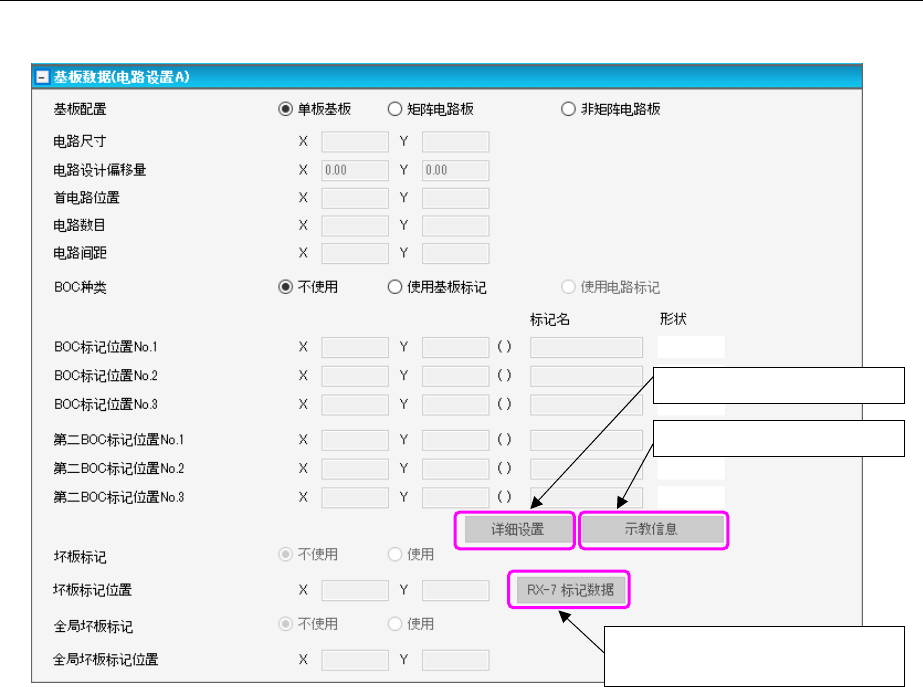

图 7-4-1-3 基板数据(设置电路 A)画面
按下「详细设置」按钮，即显示各机器的 BOC 标记信息，并可进行设定。
仅 RX-6/RX-7/RS-1 可设定 BOC 标记。
「详细设置」按钮，在 BOC 标记位置设定为 2 点以上、或第二 BOC 标记位置设定为 2 点以上时
有效。
【为 JX-350 时】
显示输入第三 BOC 标记信息的区域。
在详细设置画面、示教信息画面也同样。
显示确认示教信息对话框。
显示标记详细设定对话框。
显示 RX-7 所使用的坏板标记数据
设定对话框。
