JaNets 使用说明书 7 编辑程序
7-13
7-4-1-4 基板数据（电路配置）的编辑
当选择了树形控件的「基板数据」－「电路配置 A」时会显示此画面。
基板构成是「单板基板」时，不能选择「电路配置 A」。以下情况，可以选择「电路配置 A」。
·基板构成为「非矩阵电路板」时
·基板构成为「矩阵电路板」或「非矩阵电路板」，「基板数据」－「基本设置」指定坏板标记坐
标选择「扩展」，「基板数据」－「电路设置 A」的坏板标记设置为「使用」时
·基板构成为「矩阵电路板」或「非矩阵电路板」，「基板数据」－「基本设置」指定贴片电路设
置为「使用」时

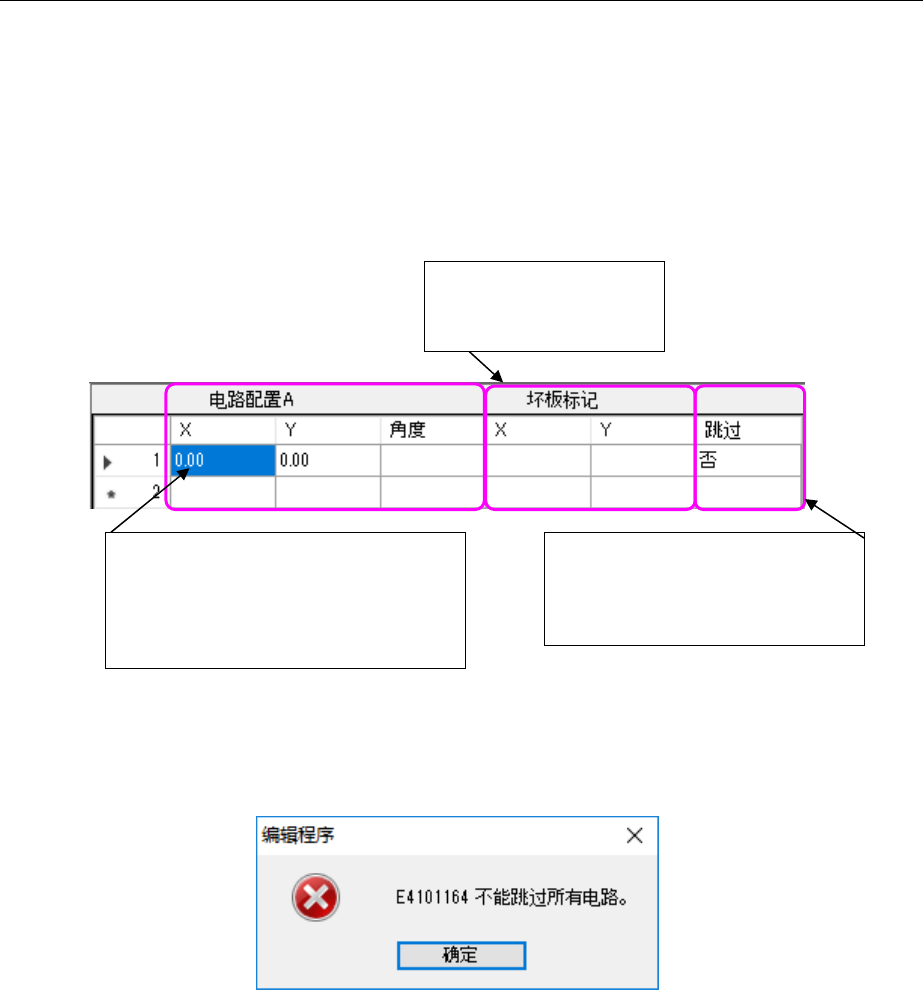

图 7-4-1-7 基板数据(电路配置 A)画面示例
跳过电路，不能设置所有电路跳过为「是」。
图 7-4-1-8 指定跳过错误
只有基板构成为「非矩阵电路板」时才能
输入此项。
「矩阵电路板」时，不能变更。
从设置的「基板数据」－「电路配置 A」取
得电路信息计算电路坐标进行显示。
指定要贴片的电路。右击选择「是」
或「否」。默认为「否」（要贴片的
电路）。
不使用贴片电路指定时，此项不显示。
输入扩展坏板标记。
不使用扩展坏板标记时
不显示项目。
JaNets 使用说明书 7 编辑程序
7-14
7-4-1-5 基板数据（传送设置）的编辑
在树形控件里显示「传送设置」时，通过选择「基板数据」－「传送设置」可以设置此项。
7-4-1-5-1 传送设置画面
此处以 RX-6 为代表，显示传送设置画面。

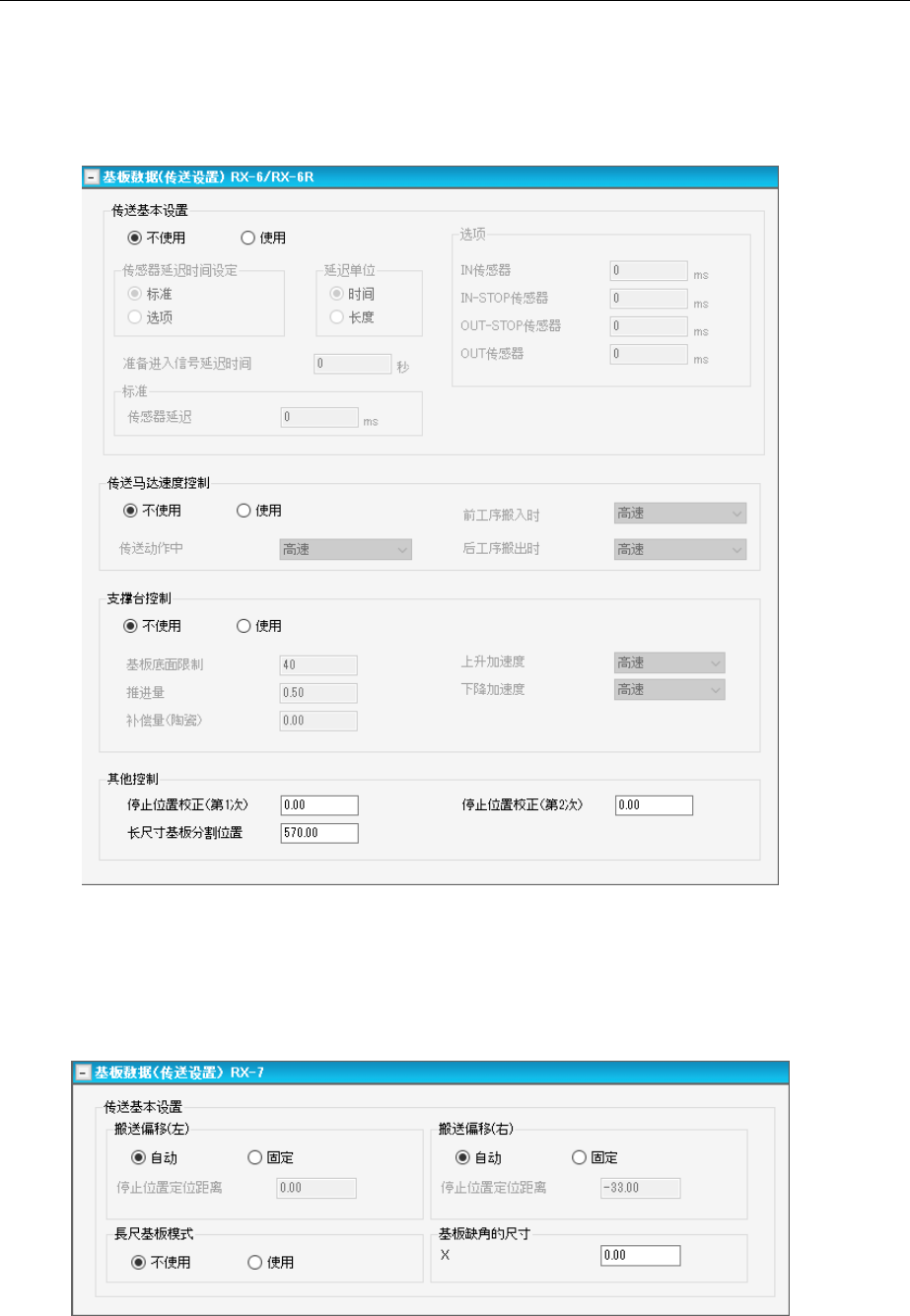

图 7-4-1-9 基板数据(传送设置)画面（RX-6）
7-4-1-5-2 传送设置画面（RX-7）
生产线中配置有 RX-7 时，显示此画面。
图 7-4-1
-10 基板数据(传送设置)画面（RX-7）
JaNets 使用说明书 7 编辑程序
7-15
决定停止位置的距离可在左右站点设定。
表 7-4-1-1 项目
项目 内容
搬送偏移自动 通过优化决定停止位置。
搬送偏移固定 将停止位置设定为任意位置。
停止位置定位距离 设定基板的停止位置。
停止位置，设定为从基准坐标原点至基板的中心坐标的距离。（参见下图）
基板中心位于基准坐标原点的右侧时，为正值，位于左侧时，为负值。

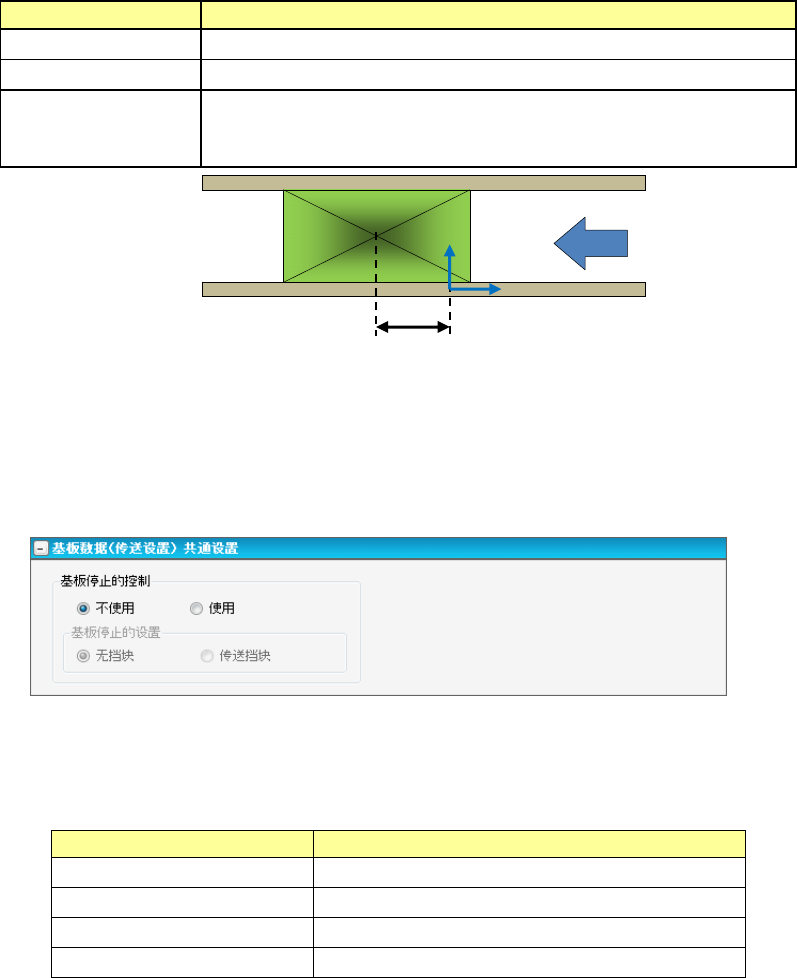

图 7-4-1-11 定位距离
7-4-1-5-3 传送设置画面（共通设置）
生产线中配置有可选择使用/不使用传送挡块的机型（RX-6/RX-6R）时，会显示此画面。
图 7-4-1-12 基板数据(传送设置)画面 (共通设置)
基板停止控制，可设定基板停止方法。
表 7-4-1-2 项目
项目 内容
基板停止的控制 不使用 不在生产程序中进行设置，依照机器的设置。
基板停止的控制 使用 在生产程序中设置基板停止方法。
基板停止的设置 无挡块 不使用传送挡块停止基板。
基板停止的设置 传送挡块 使用传送挡块停止基板。
基板中心
定位距离
基准坐标原点
