JaNets 使用说明书 16 程序管理器
16-9
16-3-2 基本设置画面
编辑元件基本的数据。在元件数据库一览画面选择一个相应项目的状态下，选择「编辑」‐「变更」，
或双击一览画面的网格时，会显示此画面。

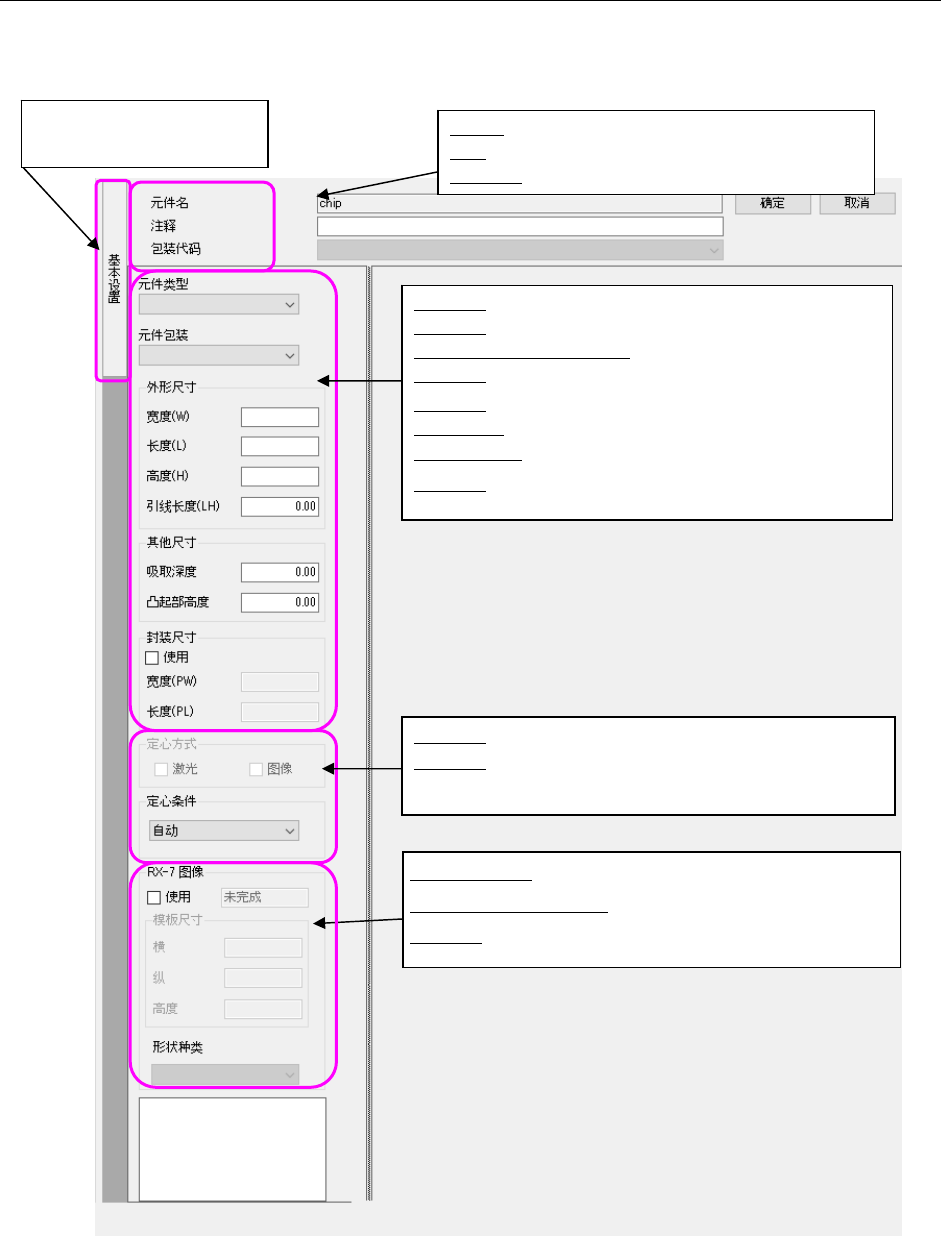

图 16-3-3 基本设置画面
点击此选项卡，
可切换画面的显示/隐藏。
定心方式：从“激光”及“图像”中选择。
定心条件：当上述定心为选择多项时，选择以哪个进行优先
定心。
元件名：最多可输入 60 个半角英文数字字符
注释：最多可输入 127 个半角英文数字字符。
包装代码：选择已注册的包装代码。
元件类型：根据选择的元件类型，显示的画像会变化
元件包装：选择各种包装
外形尺寸（长、宽、高度）：以 mm 为单位输入
管脚长度：以 mm 为单位输入
吸取深度：以 mm 为单位输入
凸起部高度：以 mm 为单位输入
使用封装尺寸： 使用封装尺寸时为 ON
封装尺寸：以 mm 为单位输入
使用 RX-7 图像：是在 RX-7 使用的元件时，进行勾选。
模具尺寸（长、宽、高）：以 mm 为单位输入
形状种类：选择形状种类
JaNets 使用说明书 16 程序管理器
16-10
图 16-3-4 基本设置画面(元件数据编辑画面之间的项目按钮)
16-3-3 包装设置画面
在包装设置画面，设置该元件使用的包装信息。
在「16-3-2 基本设置画面」元件数据编辑画面的项目按钮处，点击「包装」按钮时显示。
有关编辑方法，请参照第 7 章 7-4-3-3 元件数据的包装（带状）画面。
16-3-4 激光定心设置画面
在激光定心设置画面，设置该元件使用的激光定心信息。
在「16-3-2 基本设置画面」元件数据编辑画面的项目按钮处，点击「激光定心」按钮时显示。
有关编辑方法，请参照第 7 章 7-4-3-8 激光定心共通设置画面。
16-3-5 图像定心设置画面
在图像定心设置画面，设置该元件使用的图像定心信息。
在「16-3-2 基本设置画面」元件数据编辑画面的项目按钮处，点击「图像定心」按钮时显示。
有关编辑方法，请参照第 7 章 7-4-3-9 图像定心共通设置画面。
16-3-6 吸取条件设置画面
在吸取条件设置画面，设置该元件使用的吸取条件信息。
在「16-3-2 基本设置画面」的元件数据编辑画面的项目按钮处，点击「吸取条件」按钮时显示。
有关编辑方法，请参照第 7 章 7-4-3-10 吸取条件共通设置画面。
16-3-7 贴片条件设置画面
在贴片条件设置画面，设置该元件使用的贴片条件信息。
在「16-3-2 基本设置画面」元件数据编辑画面的项目按钮处，点击「贴片条件」按钮时显示。
有关编辑方法，请参照第 7 章 7-4-3-11 贴片条件共通设置画面。
元件数据编辑画面之间的移动方法：通过选择项目按钮可向任意的编辑画面移动。
项目按钮在元件数据库一览画面里不显示。
