사용자 매뉴얼 SIPLACE SX4/DX4 3 기술 데이터 및 어셈블리 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 3.3 치수 및 무게 105 3.3.2.2 DX4 장비 치수 3 그림 . 3.3 - 2 DX4 장비 치수
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX4/DX4
3.3 치수 및 무게 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
104
3.3.2 치수

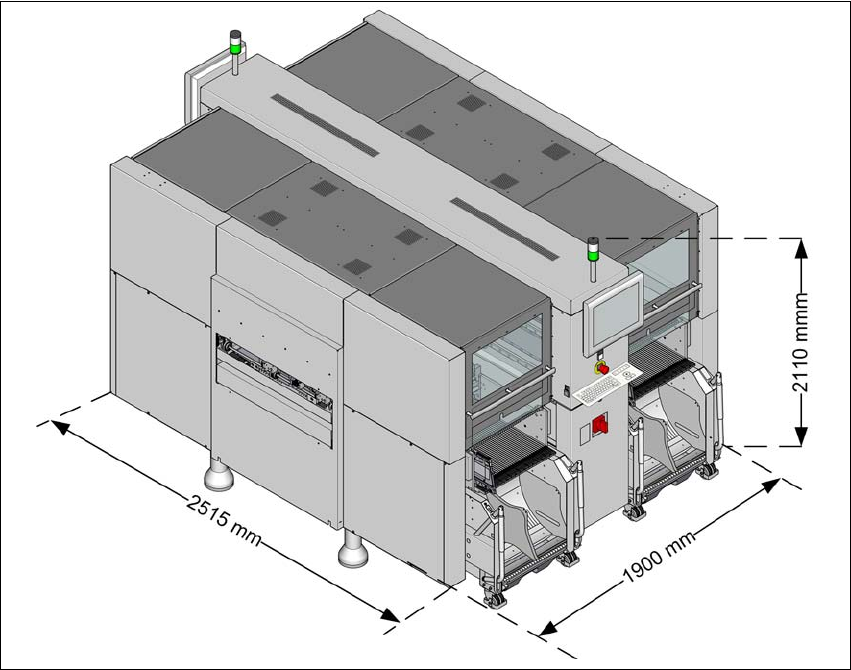

3.3.2.1 SX4 장비 치수
3
그림 . 3.3 - 1 SX4 장비 치수
사용자 매뉴얼 SIPLACE SX4/DX4 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 3.3 치수 및 무게
105

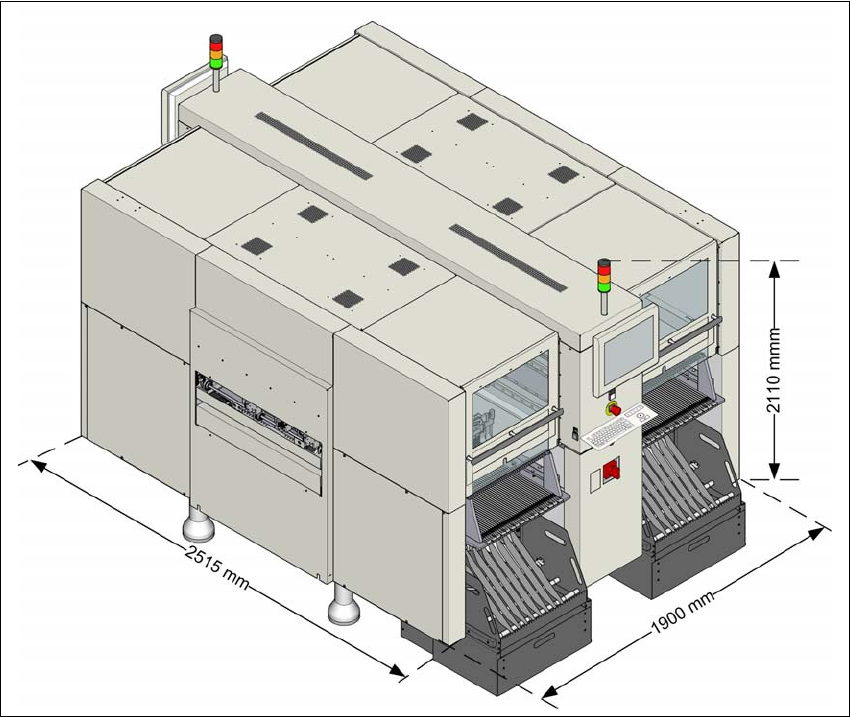

3.3.2.2 DX4 장비 치수
3
그림 . 3.3 - 2 DX4 장비 치수
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX4/DX4
3.3 치수 및 무게 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
106

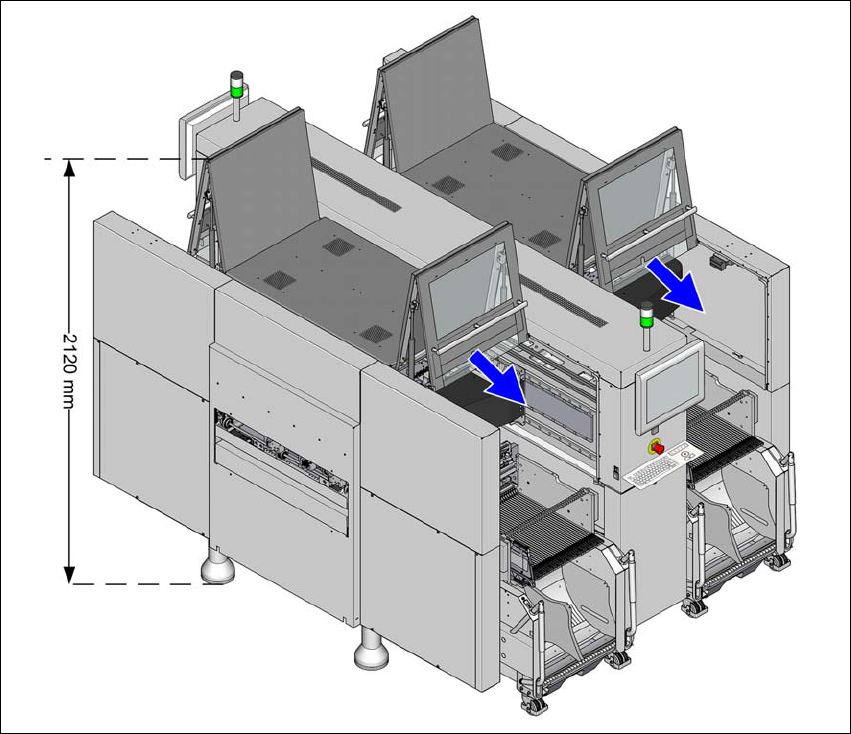

3.3.3 보호 덮개를 위로 접었을 때의 높이
3
그림 . 3.3 - 3 보호 덮개를 위로 접었을 때의 높이 - mm 단위의 치수 (SX4 의 예 )
지정된 치수는 950 mm 의 최대 PCB 컨베이어 높이를 의미합니다 .
(1) 높이는 설정된 PCB 컨베이어 높이에 따라 다릅니다 .
– PCB 컨베이어 높이 900 mm 의 경우 = 120 mm ± 15 mm
– PCB 컨베이어 높이 930 mm 의 경우 = 150 mm ± 15 mm
– PCB 컨베이어 높이 950 mm 의 경우 = 170 mm ± 15 mm
