3.3.4 SX4 장비에서 컴포넌트 트롤리의 반지름 조종
3

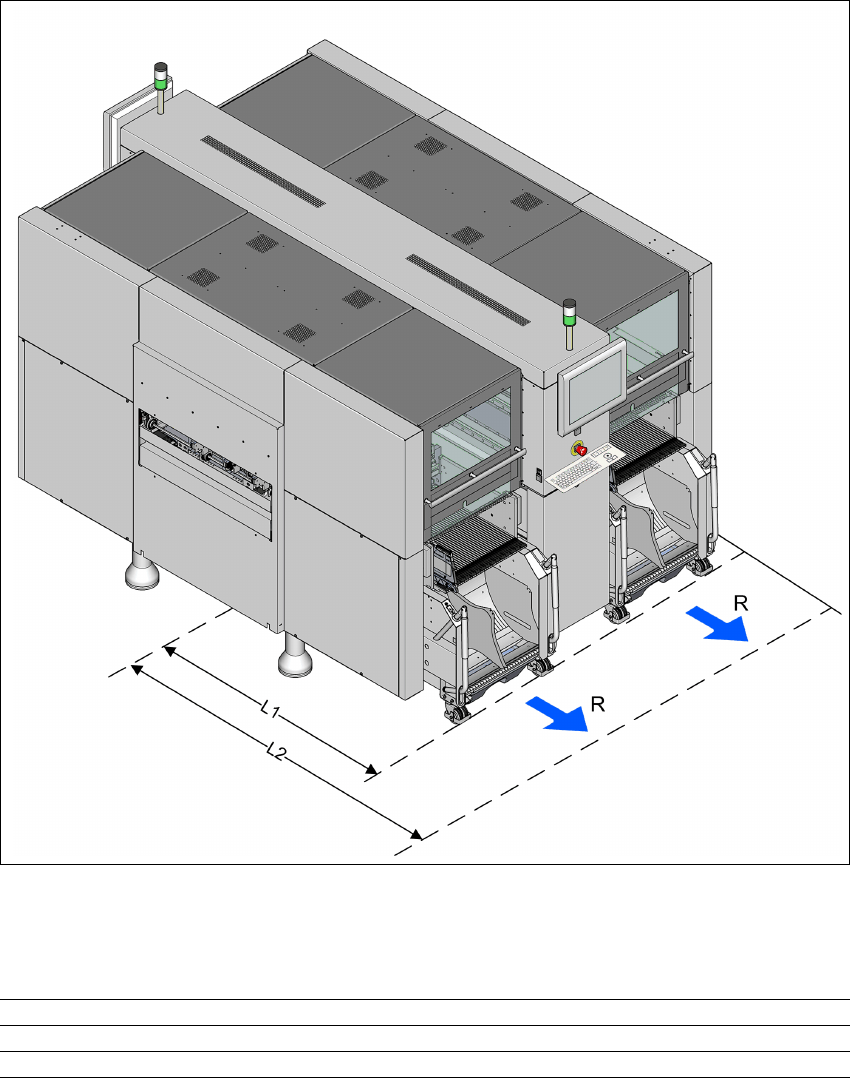

그림 . 3.3 - 4 SX4 장비에서 컴포넌트 트롤리의 반지름 조종
SX4 장비에서 컴포넌트 트롤리의 조종 반지름 "R" 은 다음과 같습니다 .
3
조종 반지름 R 600 mm
거리 L1: 장비 중앙에서 X 컴포넌트 트롤리의 바깥 가장자리까지 1257.50 mm
거리 L2: 장비 중앙에서 벽까지 1857.50 mm
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX4/DX4
3.3 치수 및 무게 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
108
3.3.5 무게 중심
3
그림 . 3.3 - 5 밀리미터 단위의 무게 중심 (SX4 의 예 )
X 좌표 0mm
Y 좌표0mm
Z 좌표 630 mm
이 무게 중심 좌표는 PCB 컨베이어 높이가 900 mm 인 실장기에 해당됩니다 .
사용자 매뉴얼 SIPLACE SX4/DX4 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 3.4 모듈 개요
109
3.4 모듈 개요
3.4.1 SIPLACE SX4 어셈블리의 개요
3
3
그림 . 3.4 - 1 SX4 장비 - 어셈블리의 개요
(1) 컴포넌트 트롤리 , 테이프 커터 , 빈 테이프 덕트가 있는 로케이션 1
(2) 컴포넌트 트롤리 , 테이프 커터 , 빈 테이프 덕트가 있는 로케이션 2
(3) 도킹 장치 , 테이프 커터 , 빈 테이프 덕트가 있는 로케이션 3
(4) 도킹 장치 , 테이프 커터 , 빈 테이프 덕트가 있는 로케이션 4
(5) 실장 헤드가 있는 로케이션 1 에서의 갠트리 1
(6) 실장 헤드가 있는 로케이션 2 에서의 갠트리 1
(7) 키보드 포함 모니터 (2x)
(8) 보드 컨베이어
(T) PCB 이송 방향
(1)
(2)
(3)
(4)
(7
)
(8)
(6)
(7)
(5)
