3.7.2 유연한 PCB 이중 컨베이어 (SX4 전용 )
3.7.2.1 구조
유연한 이중 컨베이어에는 전기 및 기계적으로 서로 독립적인 컨베이어 트랙이 두 개 있습니다 .
고정 컨베이어 사이드가 표준으로 오른쪽에 있습니다 . PCB 이중 컨베이어는 사용자의 필요에
따라 단일 또는 이중 컨베이어로서 작동할 수 있습니다 .
3

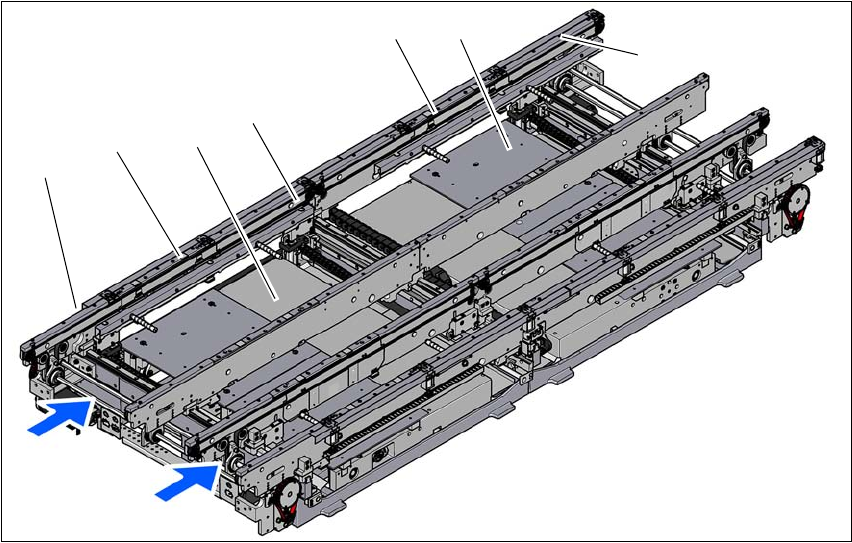

그림 . 3.7 - 2 PCB 이중 컨베이어의 구조
(1) 입력 컨베이어
(2) 처리 컨베이어 1
(3) 리프팅 테이블 1
(4) 중간 컨베이어
(5) 처리 컨베이어 2
(6) 리프팅 테이블 1
(7) 출력 컨베이어
T1 컨베이어 트랙 1
T2 컨베이어 트랙 2
(7)
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
(6)
사용자 매뉴얼 SIPLACE SX4/DX4 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 3.7 PCB 컨베이어 시스템
135
3.7.2.2 설명
이중 컨베이어는 입력 컨베이어 , 처리 컨베이어 1, 중간 컨베이어 , 처리 컨베이어 2 및 출력 컨
베이어의 5 컴포넌트 컨베이어 시스템으로 설계됩니다 . 3 영역 , 즉 , 입력 , 중간 및 출력 컨베이
어는 대기 시간이 짧을 경우에 보드에 대한 버퍼 존 역할을 합니다 .
컨베이어 벨트는 DC 모터에 의해 작동됩니다 . 초음파 센서는 보드의 운반을 모니터하고 제어합
니다 . 보드가 실장 영역에 도달하여 초음파 센서를 지나면 멈추게 됩니다 . 그러면 스토퍼가 보
드의 위치를 잡아줍니다 . 회로 보드가 자신의 목표 위치에 도달하는 순간 컨베이어 벨트가 멈추
고 기판은 밑에서 고정됩니다 .
그러므로 각 PCB 에 대해 PCB 상단과 실장 헤드의 간격은 변동 없이 유지되며 PCB 두께의 영
향
을 받지 않습니다 . 그러므로 실장 속도도 PCB 두께의 영향을 받지 않습니다 . 또한 PCB 피듀셜
센터링도 최적화할 수 있습니다 . PCB 표면과 PCB 카메라 사이의 거리가 변하지 않으므로 PCB
카메라는 항상 같은 선명도로 PCB 표면에 초점을 맞출 수 있습니다 . PCB 피듀셜의 외곽선은
PCB 카메라의 CCD 칩에 최적 상태로 매핑됩니다 .
회로 보드 컨베이어의 폭은 내장된 제어 회로에 의해 설정되고 모니터링됩니다 . 이는 프로그램
을 호출하여 선택할 수 있습니다 . 제어 전자 부품은 원하는 폭에 도달할 때까지 드라이브 모터를
작동시킵니다 . 그러므로 폭 조정은 다른 장비 컴포넌트의 영
향을 받지 않습니다 .
컨베이어 높이가 900mm, 930mm 또는 950 mm 인 라인에 장비가 통합될 수 있도록 장비에서
컨베이어 높이를 선택할 수 있습니다 . 표준 높이는 930mm 입니다 .
PCB 컨베이어는 SMEMA 인터페이스나 옵션인 Siemens 인터페이스를 통해 개별 장비와 정보를
주고받습니다 .
고정 컨베이어 사이드는 이중 또는 단일 컨베이어에서 오른쪽이나 왼쪽이 될 수 있습니다 . 고정
컨베이어 사이드를 왼쪽에서 오른쪽으로 또는 그 반대로 변경하는 것은 스테이션 소프트웨어에
서 쉽게 할 수 있습니다 .
3.7.2.3 유연한 PCB 이중 컨베이어 컨베이어 레인 및 유형
( 이송 방향에서 볼 때 ) 오른쪽 컨베이어 레인은 " 컨베이어 1" 이라고 하고 왼쪽 컨베이어 레인
은 " 컨베이어 2" 라고 합니다 (137
페이지의 그림 3.7 - 4 참조 ).
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX4/DX4
3.7 PCB 컨베이어 시스템 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
136
3.7.2.4 단일 컨베이어 모드의 PCB 이중 컨베이어
이중 컨베이어를 온라인 상에서 구성하여 단일 컨베이어를 만들 수 있습니다 . 하나의 컨베이어
레인이 완전히 함께 이동되어 비활성화됩니다 ( 그림 3.7 - 3
참조 ). 그러면 컨베이어 트랙 폭을
최대 560 mm 로 넓힐 수 있습니다 .
3

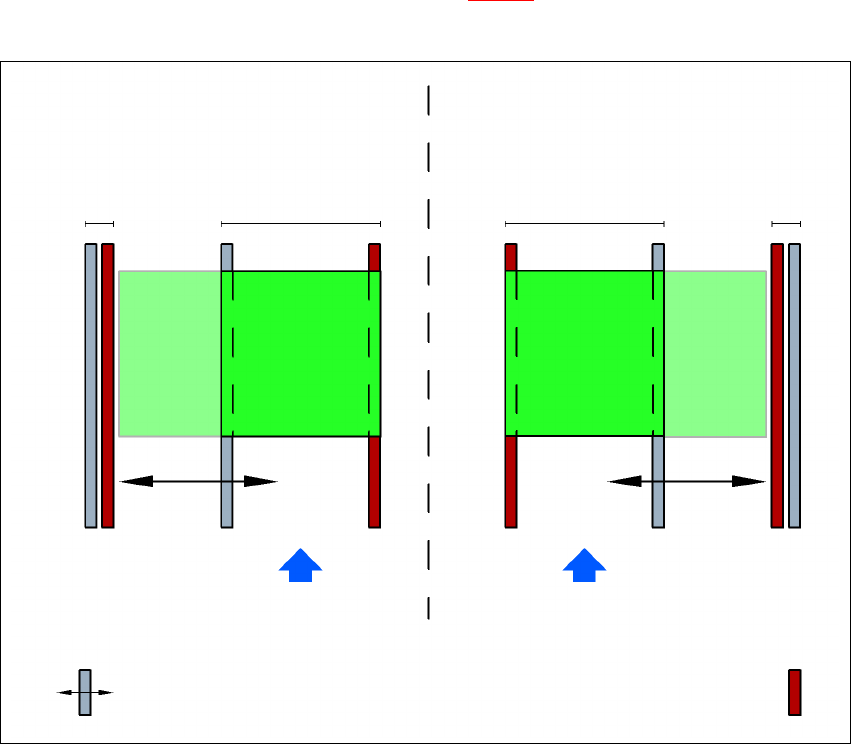

그림 . 3.7 - 3 단일 컨베이어 모드의 유연한 이중 컨베이어
넓어진 컨베이어 트랙 2 가 있는 이중 컨베이어
( 왼쪽의 고정 컨베이어 측벽 )
컨베이어 트랙 2 이
비활성화됨
컨베이어 트랙 1 컨베이어 트랙 2 컨베이어 트랙 1 이
비활성화됨
PCB 이송 방향 PCB 이송 방향
고정 컨베이어 측벽
넓어진 컨베이어 트랙 1 가 있는 이중 컨베이어
( 오른쪽의 고정 컨베이어 측벽 )
이동 가능한 컨베이어 측벽
