사용자 매뉴얼 SIPLACE SX4/DX4 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 3.7 PCB 컨베이어 시스템
137
3.7.2.5 비동기 이송 모드
비동기 모드에서는 전송 트랙 안의 하나의 PCB만 처리됩니다 . 동시에 두 번째 이송 트랙 안의
다른 PCB 는 실장 위치로 이동하게 됩니다 . 이 방법은 PCB 의 전체 이송 시간을 절약해주어 성
능을 상당히 향상시켜주며 특히 짧은 주기 시간의 PCB 의 경우에 더욱 빛을 발합니다 . 장비가
작업 데이터(패널, 셋업)를 수신하면 공급 벨트 위의 PCB 는 실장 작업 내내 가용 프로세싱 벨
트 ( 프로세싱 벨트가 비어 있는 경우에만 )로 계속 이송됩니다 . 실장 과정은 보드가 처리 영역으
로 전송되자 마자 시작됩니다 . PCB 는 하나씩 처리됩니다 .
만약 실장 순차 처리가 중단되면 컨베이어 인터페이스가 비활성화되며 프로세싱 컨베이어에 위
치한 PCB 의 처리만
완료됩니다 .
컨베이어 인터페이스 비활성화 및 활성화는 양쪽 이송 트랙에서 동시에 이루어집니다 .
3

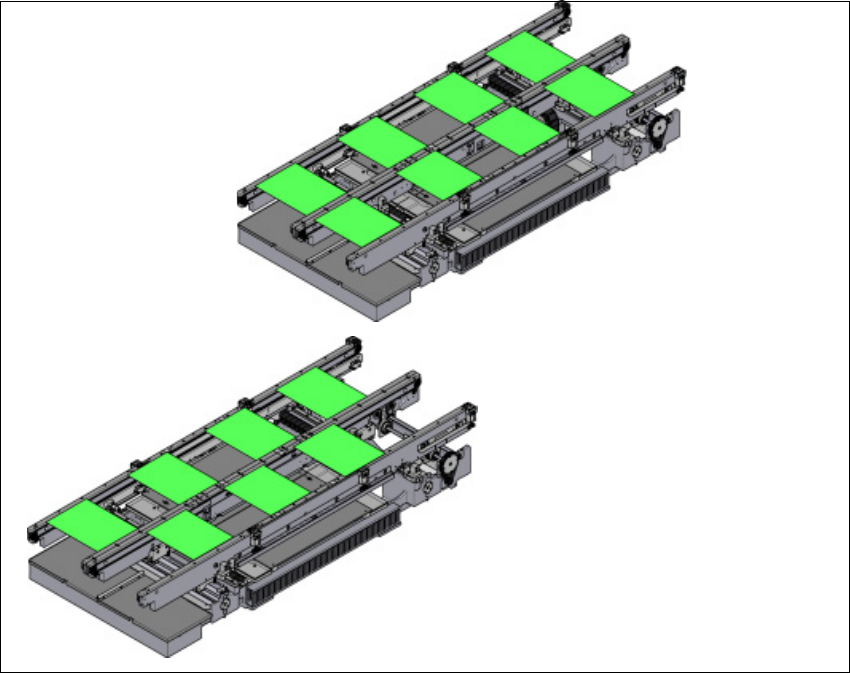

그림 . 3.7 - 4 이송 모드
동기 이송 모드
비동기 이송 모드
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX4/DX4
3.7 PCB 컨베이어 시스템 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
138
3.7.2.6 동기 이송 모드
동기 모드에서는 크기가 같은 PCB 두 개가 동시에 실장 위치로 전송됩니다 . 이들은 공통 패널로
처리됩니다 . 매우 다른 실장 내용의 제품을 사용할 때 , 일반 최적화는 양 보드에서 전체 내용의
성능을 증가시킵니다 .
2 개의 보드가 항상 동시에 전송되므로 보드를 전송하는 데 필요한 시간이 줄어듭니다 . 또한 노
즐 구성을 보다 잘 활용할 수 있습니다 .
컨베이어 트랙 1 과 2 위의 PCB 는 컨베이어 구역으로 동시에 이동합니다 ( 즉 , 컨베이어 벨트는
동시에 그러나 서로 독립적으로 제어됩니다 ). 컨베이어 트랙 1 및 2 에 실장해야 하는 컴포넌트
는 두 개의 서브패널을 통해 하나의 패널로 구성해야 합니다 .
실장 시작 시 하나의 컨베이어 레인만 점유되는 경우 , 컨베이어 레인에 대한 이와 같은 단일 사
용은 " 실장되지 않음"으로 구분됩니다 .
이중 컨베이어가 동기 모드로 작동되면 "PCB whispering down the line" 옵션이 비활성화됩니
다. “일반 불량 피듀셜” 옵션을 사용할 수 없습니다 .
3.7.2.7 I- 실장
동기 및 비동기 컨베이어 모드에 더하여 , SIPLACE SX4 에 다음과 같은 새로운 실장 개념이 개
발되었습니다 . I- 실장 . 이 모드에서는 두 헤드가 동시에 작동하고 서로 완전히 독립적으로 PCB
를 채웁니다 . 이것은 출력을 더욱 증가시킵니다 .
사용자 매뉴얼 SIPLACE SX4/DX4 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 3.7 PCB 컨베이어 시스템
139
3.7.3 SIPLACE 쿼드 레인 컨베이어 (SX4 전용 )
품목 번호 00519836-xx SIPLACE 쿼드 레인 컨베이어
3
그림 . 3.7 - 5 SIPLACE 쿼드 레인 컨베이어
(1) 컨베이어 레인 그룹 1
(1R) 컨베이어 레인 1, 오른쪽
(1L) 컨베이어 레인 1, 왼쪽
(2) 컨베이어 레인 그룹 2
(2R) 컨베이어 레인 2, 오른쪽
(2L) 컨베이어 레인 2, 왼쪽
3.7.3.1 설명
SIPLACE 쿼드 레인 컨베이어는 동시에 최대 8 개의 보드를 처리할 수 있습니다 . 컨베이어 레인
1R 과 1L 또는 2R 과 2L 은 보드를 동기 모드로 전송하는 반면 , 두 컨베이어 레인 그룹 1 과 2 는
보드를 동기 또는 비동기 모드로 전송할 수 있습니다 . 두 바깥쪽 컨베이어 사이드는 쿼드 레인
컨베이어에서 고정됩니다 . 컨베이어는 하드웨어에 대한 수정 없이 소프트웨어에서 단일 레인 ,
이중 레인 또는 쿼드 레인으로 구성될 수 있습니다 .
(2L)
(2R)
(1)
(1R)
(1L)
(
