사용자 매뉴얼 SIPLACE SX4/DX4 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 3.8 비전 시스템
145
3.8.3 33 타입 (55x45) 고정식 디지털 P&P 컴포넌트 카메라
품목 번호 00519902-xx 고정식 카메라 , 타입 33
3.8.3.1 구조
3

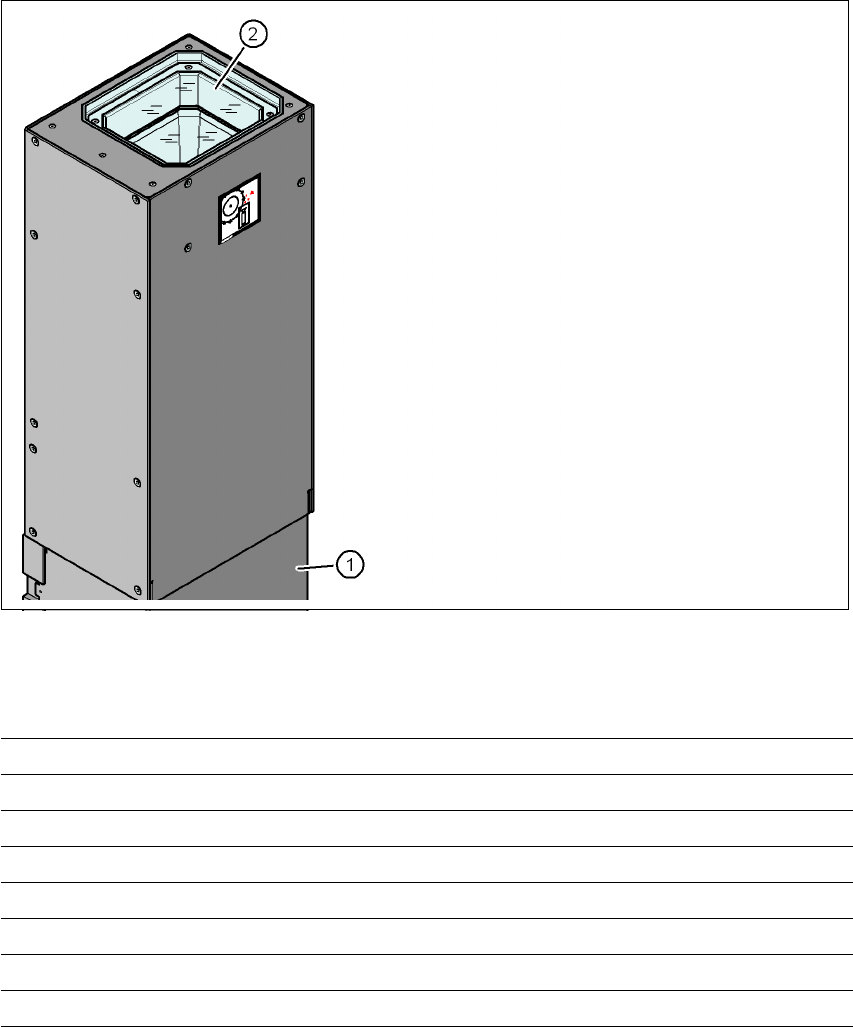

그림 . 3.8 - 2 33 타입 (55x45) 고정식 디지털 P&P 컴포넌트 카메라의 구조
3.8.3.2 기술 데이터
3
(1) 카메라 및 카메라 앰프가 내장되어 있는
카메라 케이스
(2) 유리판 - 아래에 조명 및 광학 장치
컴포넌트 치수 0.5 mm x 0.5 mm ~ 55 mm x 45 mm
컴포넌트 범위 0402, MELF, SO, PLCC, QFP, 전해질 콘덴서 , BGA
최소 리드 피치 0.3 mm
최소 리드 폭 0.15 mm
최소 볼 피치 0.35 mm
최소 볼 지름 0.2 mm
시야 영역 65 mm x 50 mm
조명 방법 전면 조광 ( 필요에 따라 6 단계로 프로그램 가능 )
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX4/DX4
3.8 비전 시스템 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
146
3.8.4 34 타입 디지털 PCB 카메라
3.8.4.1 구조
3
그림 . 3.8 - 3 34 타입 디지털 PCB 카메라
(1) PCB 카메라 렌즈 및 조명
(2) 카메라 앰프
3.8.4.2 기술 데이터
3
PCB 피듀셜 최대 3 개 ( 서브패널 및 다중 패널 )
긴 보드 옵션의 경우 최대 6 개 ( 최적화를 통해 옵션 PCB 피듀
셜이 출력됩니다 .)
로컬 피듀셜 PCB당 최대 2 개 ( 상이한 유형일 수 있음 )
라이브러리 메모리 서브패널당 최대 255 피듀셜 유형
이미지 분석 그레이스케일 값에 기초한 가장자리 탐지 방식 ( 단수 기능 )
조명 방법 전면 조광 ( 필요에 따라 3 단계로 프로그램 가능 )
피듀셜 / 불량 피듀셜당
/ 탐지 시간
20 ms ~ 200 ms
시야 영역 5.78 mm x 5.78 mm
초점면과의 거리28 mm
사용자 매뉴얼 SIPLACE SX4/DX4 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 3.8 비전 시스템
147
3.8.4.3 피듀셜 기준
3
3.8.4.4 잉크 스폿 기준
3
2 개의 피듀셜 찾기
3 개의 피듀셜 찾기
X-/Y- 위치 , 회전 각 , 평균 PCB 변형
추가 : X 및 Y 방향으로 개별적으로 전단 , 비틀림
피듀셜 모양 합성 피듀셜 : 원 , 십자, 사각 , 직사각 , 다이아몬드형 , 원형 ,
사각형 및 직사각 외곽 , 이중 십자
패턴 : 모든 패턴
피듀셜 표면
구리
주석
산화 및 납땜 저항 없음
휨 ≤ 구조 폭의 1/10, 환경에 양호한 대비
합성 피듀셜의 치수
원형 및 직사각형에 대한 최소 X/Y
크기 :
환형 및 직사각형에 대한 최소 X/Y 크기 :
십자형에 대한 최소 X/Y 크기 :
이중 십자형에 대한 최소 X/Y 크기 :
사방형에 대한 최소 X/Y 크기 :
환형 및 직사각형에 대한 최소 프레임 폭:
십자형 , 이중 십자형에 대한 최소 바 폭 /바 거리 :
모든 피듀셜 모양에 대한 최대 X/Y 크기 :
십자형 , 이중 십자형에 대한 최대 바 폭:
최소 허용 한계 , 일반적 값 :
최대 허용 한
계 , 일반적 값 :
0.25 mm
0.3 mm
0.3 mm
0.5 mm
0.35 mm
0.1 mm
0.1 mm
3 mm
1.5 mm
공칭 치수의 2%
공칭 치수의 20%
패턴 치수
최소 크기
최대 크기
0.5 mm
3 mm
피듀셜 환경 검색 영역에 유사한 피듀셜 구조가 없는 경우 참조 피듀셜 주변
의 여유 공간은 필요하지 않습니다 .
방식- 합성 피듀셜 인식 방식
- 평균 그레이스케일 값
- 히스토그램 방식
- 템플릿 매칭
피듀셜 /구조의 모양 및 크기
합성 피듀셜
기타 방식
합성 피듀셜의 치수에 대해서는 147
페이지의 3.8.4.3 피듀셜
기준 단원을 참조하십시오 .
최소 0.3mm
최대 5mm
마스킹 재료 적용 범위 양호
인식 시간 방법에 따라 다름: 20 ms ~ 0.2s
