사용자 매뉴얼 SIPLACE SX4/DX4 3 기술 데이터 및 어셈블리 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 3.9 SIPLACE SX4/DX4 의 X 피 더 모듈 159 3. 9. 2.7 테이프 피더 모듈 44 mm X 3 그림 . 3.9 - 9 44 mm X 테이프 피더 모듈 3 3 3 3 44 mm X 테이프 피더 모듈 품목 번호 00141275-xx 접…
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX4/DX4
3.9 SIPLACE SX4/DX4 의 X 피더 모듈 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
158
3.9.2.6 테이프 피더 모듈 32 mm X
3
그림 . 3.9 - 8 테이프 피더 모듈 32 mm X
3
3
테이프 피더 모듈 , 32 mm X 품목 번호 00141274-xx
접합 센서가 포함된 32 mm X 테이프 피더 모듈 품목 번호 00141294-xx
폭 46.2 mm
채워진 피더 모듈 로케이션 4
컨베이어 증분 4mm 에서 40 mm 까지 4mm 씩 증가
컴포넌트 테이프 교체 시간 <45 초
장비에서 사전 설정된 피더 모듈의 교체 시간
≤ 8 초
사용자 매뉴얼 SIPLACE SX4/DX4 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 3.9 SIPLACE SX4/DX4 의 X 피더 모듈
159
3.9.2.7 테이프 피더 모듈 44 mm X
3

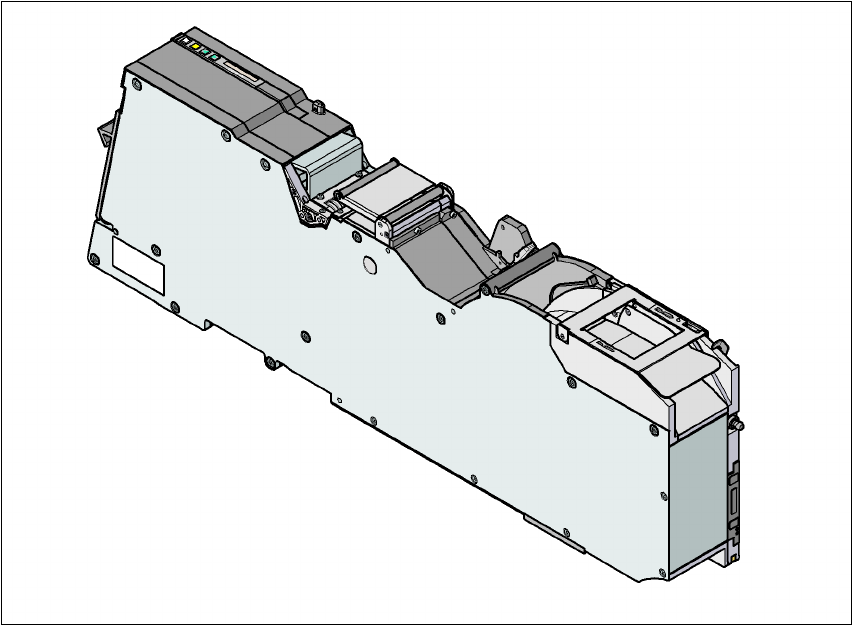

그림 . 3.9 - 9 44 mm X 테이프 피더 모듈
3
3
3
3
44 mm X 테이프 피더 모듈 품목 번호 00141275-xx
접합 센서가 포함된 44 mm X 테이프 피더 모듈 품목 번호 00141295-xx
폭 58,0
채워진 피더 모듈 로케이션 5
컨베이어 증분 4mm 에서 52 mm 까지 4mm 씩 증가
컴포넌트 테이프 교체 시간 <45 초
장비에서 사전 설정된 피더 모듈의 교체 시간
≤ 8 초
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX4/DX4
3.9 SIPLACE SX4/DX4 의 X 피더 모듈 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
160
3.9.2.8 테이프 피더 모듈 56 mm X
3
그림 . 3.9 - 10 테이프 피더 모듈 56 mm X
3
3
3
56 mm X 테이프 피더 모듈 품목 번호 00141276-xx
접합 센서가 포함된 56 mm X 테이프 피더 모듈 품목 번호 00141296-xx
폭 69,8
채워진 피더 모듈 로케이션 6
컨베이어 증분 4mm 에서 64 mm 까지 4mm 씩 증가
컴포넌트 테이프 교체 시간 <45 초
장비에서 사전 설정된 피더 모듈의 교체 시간
≤ 8 초
