3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX4/DX4 3.9 SIPLACE SX4/DX4 의 X 피 더 모듈 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 162 3. 9. 2.1 0 테이프 피더 모듈 88 mm X 3 그림 . 3.9 - 12 테이프 피더 모듈 88 mm X 3 3 3 88mm X 테이프 피더 모듈 품목 번호 00141278-xx 접…
사용자 매뉴얼 SIPLACE SX4/DX4 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 3.9 SIPLACE SX4/DX4 의 X 피더 모듈
161
3.9.2.9 테이프 피더 모듈 72 mm X
3
그림 . 3.9 - 11 테이프 피더 모듈 72 mm X
3
3
3
72 mm X 테이프 피더 모듈 품목 번호 00141277-xx
접합 센서가 포함된 72 mm X 테이프 피더 모듈 품목 번호 00141297-xx
폭 81,6
채워진 피더 모듈 로케이션 7
컨베이어 증분 4mm 에서 80 mm 까지 4mm 씩 증가
컴포넌트 테이프 교체 시간 <45 초
장비에서 사전 설정된 피더 모듈의 교체 시간
≤ 8 초
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX4/DX4
3.9 SIPLACE SX4/DX4 의 X 피더 모듈 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
162
3.9.2.10 테이프 피더 모듈 88 mm X
3

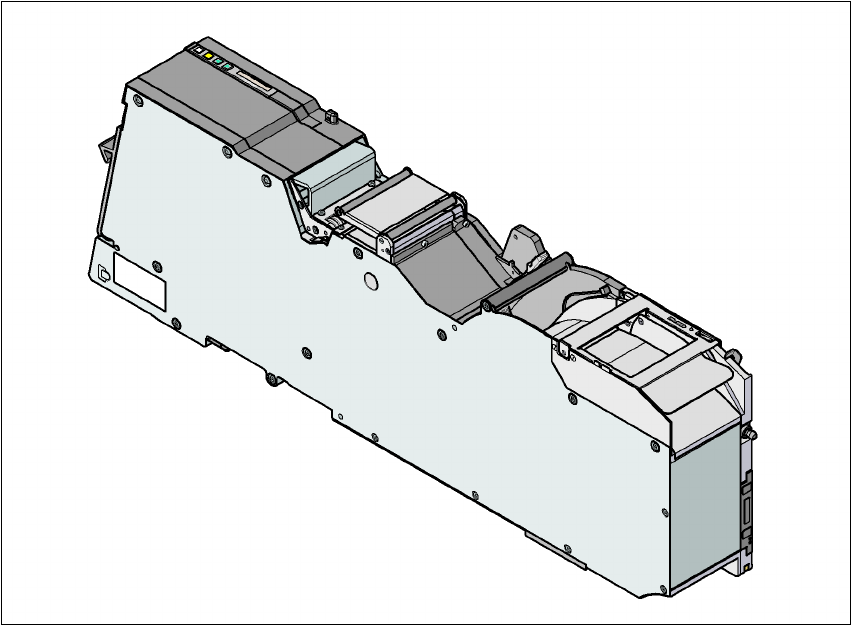

그림 . 3.9 - 12 테이프 피더 모듈 88 mm X
3
3
3
88mm X 테이프 피더 모듈 품목 번호 00141278-xx
접합 센서가 포함된 88mm X 테이프 피더 모듈 품목 번호 00141298-xx
폭 105.2 mm
채워진 피더 모듈 로케이션 9
컨베이어 증분 4mm 에서 96mm 까지 4mm 씩 증가
컴포넌트 테이프 교체 시간 <45 초
장비에서 사전 설정된 피더 모듈의 교체 시간
≤ 8 초
사용자 매뉴얼 SIPLACE SX4/DX4 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 3.9 SIPLACE SX4/DX4 의 X 피더 모듈
163
3.9.3 X 직선 딥핑 장치 (LDU X)
품목 번호 00117011-xx 용제용 직선 딥핑 모듈 / LDU-X
품목 번호 딥 플레이트 . 165
페이지의 3.9.3.4 단원 참조
3
그림 . 3.9 - 13 직선 딥핑 장치 (LDU X)
(1) LDU-X
(2) 딥 플레이트
(3) 용제 용기
(4) 디스플레이 패널 ( 각각 20 개 문자로 구성된 4 개의 라인 )
(5) 멤브레인 키가 6 개인 오퍼레이터 패널
(6) 상태 표시용 LED
(7) 비상 해제 버튼
