사용자 매뉴얼 SIPLACE SX4/DX4 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 3.9 SIPLACE SX4/DX4 의 X 피더 모듈
171
3.9.5.1 설명
에너지 및 데이터 인터페이스를 통해 X 피더 모듈을 장비 및 셋업 영역 외부에서 사용할 수 있습
니다 . 이 인터페이스는 피더 모듈을 고정하고 가이드하기 위한 오메가 프로파일(168
페이지에
있는 그림 3.9 - 15
의 항목 7) 이 있는 알루미늄 프레임으로 구성됩니다 . X 컴포넌트 트롤리와
마찬가지로 , 피더 모듈은 슬라이더와 함께 오메가 프로파일에 실장되며 피더 모듈의 앞쪽 센터
링 핀이 위치 결정 구멍 (168
페이지에 있는 그림 3.9 - 15 의 항목 9) 에 완전히 삽입될 때까지
이 피더 모듈을 앞쪽으로 밉니다 . 잠금 걸쇠 (168
페이지에 있는 그림 3.9 - 15 의 항목 8) 는 이
위치에서 피더 모듈을 잠급니다 . 피더 모듈을 제거하려면 해제 버튼 (168
페이지에 있는 그림
3.9 - 15
의 항목 1) 을 누르기만 하면 됩니다 . 잠금 걸쇠 (168 페이지에 있는 그림 3.9 - 15 의
항목 8) 을 아래로 누르면 피더 모듈이 해제됩니다 . 접이식 받침대 (168
페이지에 있는 그림 3.9
- 15 의 항목 6) 는 특히 넓은 피더 모듈을 위해 에너지 및 데이터 인터페이스의 위치를 안정화합
니다 .
전자 하우징 (168
페이지에 있는 그림 3.9 - 15 의 항목 5) 에는 에너지 및 데이터 인터페이스용
전자 제어 장치가 들어있습니다 . 오퍼레이터 패널 (168
페이지에 있는 그림 3.9 - 15 의 항목 2)
은 시작 버튼과 정지 버튼 및 두 개의 상태 LED 로 이루어져 있습니다 . PC 와의 통신은 데이터
케이블 (168
페이지에 있는 그림 3.9 - 15 의 항목 3) 을 통해 이루어집니다 . 전원 공급 케이블
(168
페이지에 있는 그림 3.9 - 15 의 항목 4) 은 제공된 전원 공급기에 연결되어 있습니다 .
3.9.5.2 용도
에너지 및 데이터 인터페이스는 X 피더 모듈을 점검 , 유지보수 및 수리하는 데 사용되며 PCB 생
산용으로 미리 셋업할 경우에도 사용됩니다 . 이 경우 , 에너지 및 데이터 인터페이스는 바닥판
(170
페이지에 있는 그림 3.9 - 17 의 항목 10) 에 고정되어 있습니다 . 테이프 릴 홀더(170 페이
지에 있는 그림 3.9 - 17
의 항목 11) 도 바닥판에 장착되어 있습니다 . 컴포넌트 테이프를 삽입
할 때 증분 , 픽업 위치 및 컨베이어 속도를 점검하거나 재설정할 수 있습니다 . 세부 사용자 매뉴
얼에서는 인터페이스 사용법과 필요한 서비스 작업을 설명합니다 .
3.9.5.3 제공 범위
– 단일 슬롯 EDIF
– 전원 공급기 , 100 - 120 / 200 - 240VAC, +30VDC, 4.3A
– 테이프 릴 암이 장착된 바닥판
– 사용자 매뉴얼
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX4/DX4
3.10 SIPLACE SX4 에서의 컴포넌트 트롤리 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
172
3.10 SIPLACE SX4 에서의 컴포넌트 트롤리
품목 번호 00119722-xx SIPLACE X 시리즈 컴포넌트 트롤리
4 개의 SIPLACE X 시리즈 컴포넌트 트롤리는 SIPLACE SX4 장비에 도킹될 수 있습니다 .
3

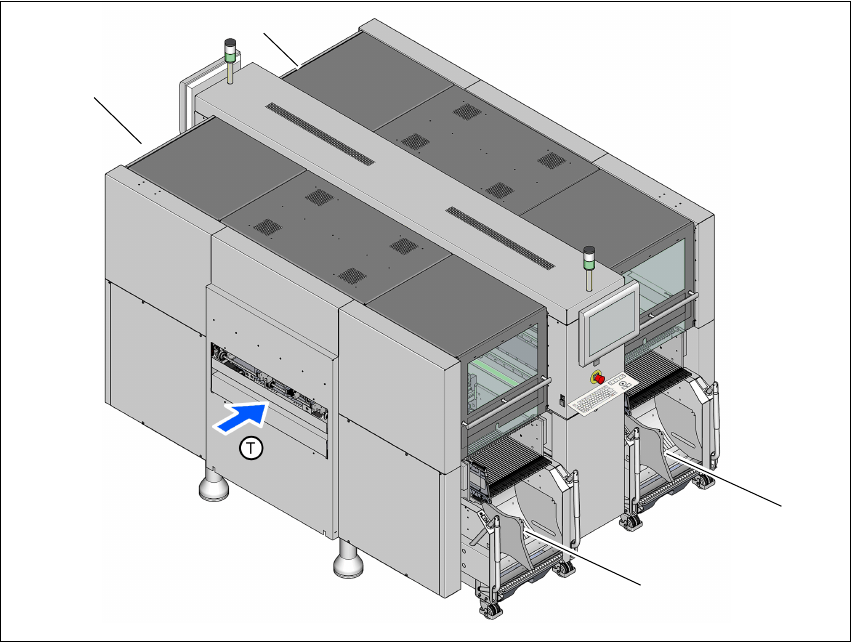

그림 . 3.10 - 1 컴포넌트 트롤리 로케이션 , SIPLACE SX4
(1) 로케이션 1
(2) 로케이션 2
(3) 로케이션 3
(4) 로케이션 4
(T) PCB 이송 방향
컴포넌트 트롤리는 외부 셋업 영역에서 피더로 셋업할 수 있는 독립형 모듈입니다 . 따라서 컴포
넌트 트롤리를 교체하려면 생산 프로세스가 잠시 중단될 수밖에 없습니다 .
(1)
(4)
(2)
(3)
사용자 매뉴얼 SIPLACE SX4/DX4 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 3.10 SIPLACE SX4 에서의 컴포넌트 트롤리
173
3
그림 . 3.10 - 2 PCB 컨베이어 높이가 950mm 인 컴포넌트 트롤리 (SIPLACE X 시리즈 )
3
(1) 이송 높이를 900mm, 930mm, 950mm 로 맞출 수 있는 가이드 열에 있는 구멍
(2) 지지 블록
(3) 전환 테이블
(4) 컴포넌트 트롤리 도킹 장치에 있는 안전 스위치 접촉
