3.10.2 설명
기본 버전의 경우 테이프 릴 통 (그림 3.10 - 3 의 3 번 항목 ) 에는 테이프 릴을 최대 17"(432
mm) 크기까지 넣을 수 있습니다 .
셋업 목록을 보관하기 위해 테이프 컨테이너와 컴포넌트 트롤리 사이에 좌우로 각각 5mm 폭의
간극 ( 174
페이지에 있는 그림 3.10 - 3 의 항목 4 참조 ) 이 있습니다 .
밖으로 빼낼 수 있는 폐 테이프 컨테이너는 섀시 아래에서 찾을 수 있습니다 (174
페이지에 있는
그림 3.10 - 3
의 항목 5). 잘린 폐 테이프는 활송 장치를 통해 폐 테이프 컨테이너로 이동하는데
, 이 폐 폐 테이프 컨테이너는 가득 찰 때마다 비워야 합니다 .
핸들 (174
페이지에 있는 그림 3.10 - 3 의 항목 6) 은 위아래로 접을 수 있습니다 .
참고 3
모든 컴포넌트 트롤리는 작동하려면 장비에 도킹되어야 합니다 . 비어있는 로케이션을 77
페이
지의 2.7.5.1 단원에 설명된 대로 더미 피더 모듈로 채우십시오 .
3.10.3 기술 데이터
3
3
길이 x 폭 727 x 592 mm²
752 x 592 mm²(폐기통 포함 )
전환 테이블 높이PCB 컨베이어 높이가 889.5 mm 인 경우 :
900 mm
PCB 컨베이어 높이가 919.5 mm 인 경우 :
930 mm
PCB 컨베이어 높이가 939.5 mm 인 경우 :
950mm
PCB 컨베이어 높이900 mm ± 15mm( 옵션)
930 mm ± 15mm(표준 )
950mm ± 15mm(SMEMA 옵션)
핸들을 폈을 때 높이969 mm
로케이션 개수 40 개 (8mm X 테이프 피더 모듈 )
무게
피더 모듈이
없는 경우
모든 로케이션에 피더 모듈이 있는 경우
80.4 kg
139.6 kg
테이프 릴 지름
표준
최대
최대 432mm(17")
483mm(19")
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX4/DX4
3.10 SIPLACE SX4 에서의 컴포넌트 트롤리 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
176
3.10.4 SIPLACE X 시리즈 컴포넌트 트롤리에서 피듀셜
3
그림 . 3.10 - 4 SIPLACE X 시리즈 컴포넌트 트롤리에서 피듀셜
(1) 컴포넌트 트롤리에 있는 피듀셜
SIPLACE X 시리즈 컴포넌트 트롤리가 결합되어 들어가 있으면 장비는 컴포넌트 트롤리에 있는
피듀셜을 측정합니다 .
에지 길이가 0.5mm 미만인 부품 즉 0402 이하의 부품의 위치는 첫 번째 부품이 픽업되기 전에
테이프 포켓으로 결정됩니다 .
사용자 매뉴얼 SIPLACE SX4/DX4 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 3.10 SIPLACE SX4 에서의 컴포넌트 트롤리
177

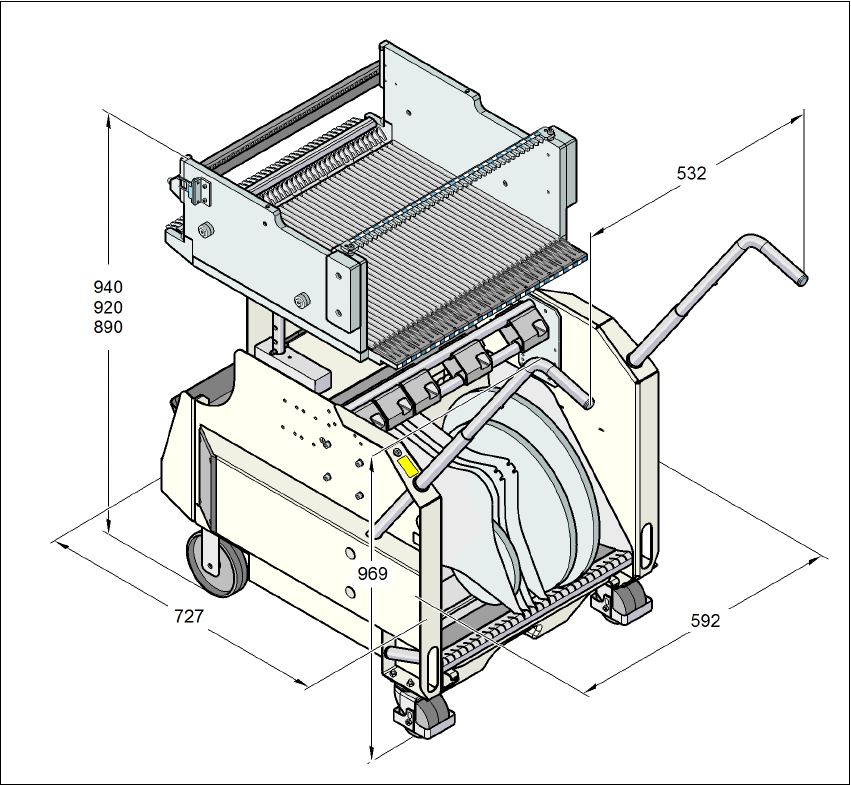

3.10.5 SIPLACE X 시리즈 컴포넌트 트롤리의 치수
3
그림 . 3.10 - 5 SIPLACE X 시리즈 컴포넌트 트롤리의 치수 , 모든 치수는 밀리미터 (mm) 단위
