사용자 매뉴얼 SIPLACE SX4/DX4 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 3.10 SIPLACE SX4 에서의 컴포넌트 트롤리
177
3.10.5 SIPLACE X 시리즈 컴포넌트 트롤리의 치수
3
그림 . 3.10 - 5 SIPLACE X 시리즈 컴포넌트 트롤리의 치수 , 모든 치수는 밀리미터 (mm) 단위
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX4/DX4
3.10 SIPLACE SX4 에서의 컴포넌트 트롤리 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
178
3.10.6 SIPLACE X 시리즈 전환 테이블
피더 모듈의 앞쪽 슬라이더 가이드가 삽입 보조도구에 실장됩니다(그림 3.10 - 6 의 항목 1 참
조 ). 피더 모듈의 슬라이더 가이드를 밀어 넣으면(152
페이지에 있는 그림 3.9 - 2 의 항목 12
및 13) 정지 레일 ( 그림 3.10 - 6
의 항목 4) 에 닿을 때까지 가이드 프로파일(그림 3.10 - 6 의
항목 2) 위를 이동합니다 . 정지 레일의 센터링 구멍 (그림 3.10 - 6
의 항목 5) 에는 X 피더 모듈
센터링 핀의 " 앞쪽 "(151
페이지에 있는 그림 3.9 - 1 의 항목 4) 이 있습니다 . 이와 동시에 전환
테이블의 잠금 걸쇠 (179
페이지에 있는 그림 3.10 - 7 의 항목 1) 가 피더 모듈의 잠김 롤러 (151
페이지에 있는 그림 3.9 - 1
의 항목 1) 에 맞물려집니다 . 피더 모듈 상단에 있는 센터링 핀 " 뒤
쪽 "(151
페이지에 있는 그림 3.9 - 1 의 항목 12) 은 센터링 바 ( 그림 3.10 - 6 의 항목 3) 에 있
는 홈에 고정됩니다 .
3

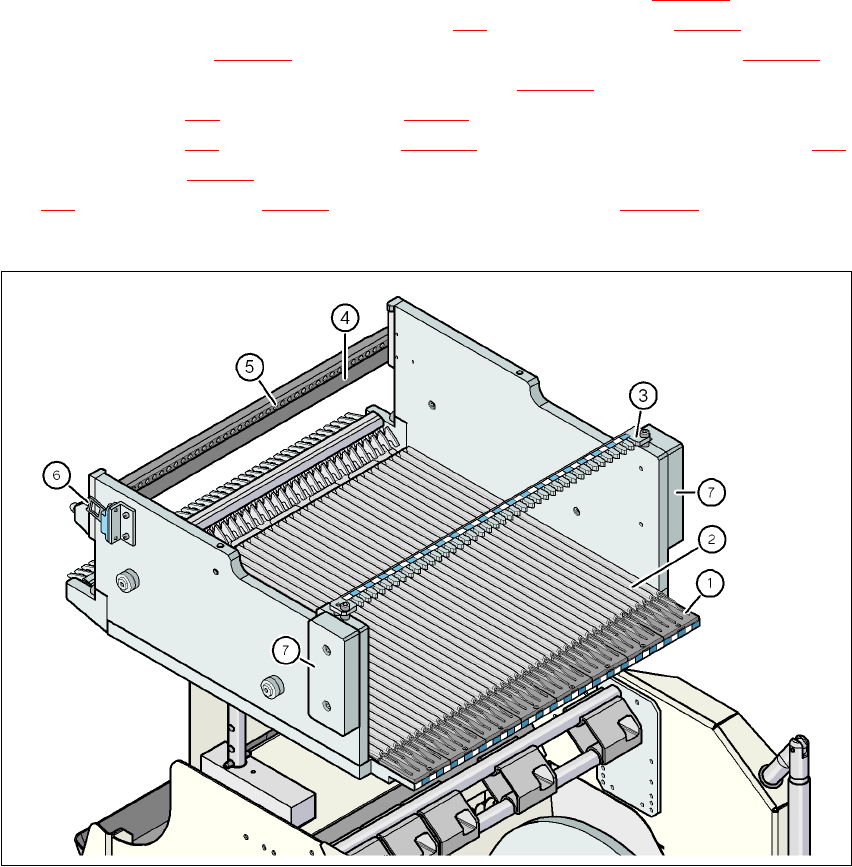

그림 . 3.10 - 6 전환 테이블 , SIPLACE X 시리즈 , 뒷면 보기
(1) 삽입 보조도구
(2) 가이드 프로파일(Ω 프로파일)
(3) X 피더 모듈의 " 뒤쪽 " 센터링 핀을 고정시키는 센터링 바
(4) 정지 바
(5) 센터링 구멍
(6) 비상 정지 회로의 안전 스위치 접촉
(7) 핸드 가드
사용자 매뉴얼 SIPLACE SX4/DX4 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 3.10 SIPLACE SX4 에서의 컴포넌트 트롤리
179
3

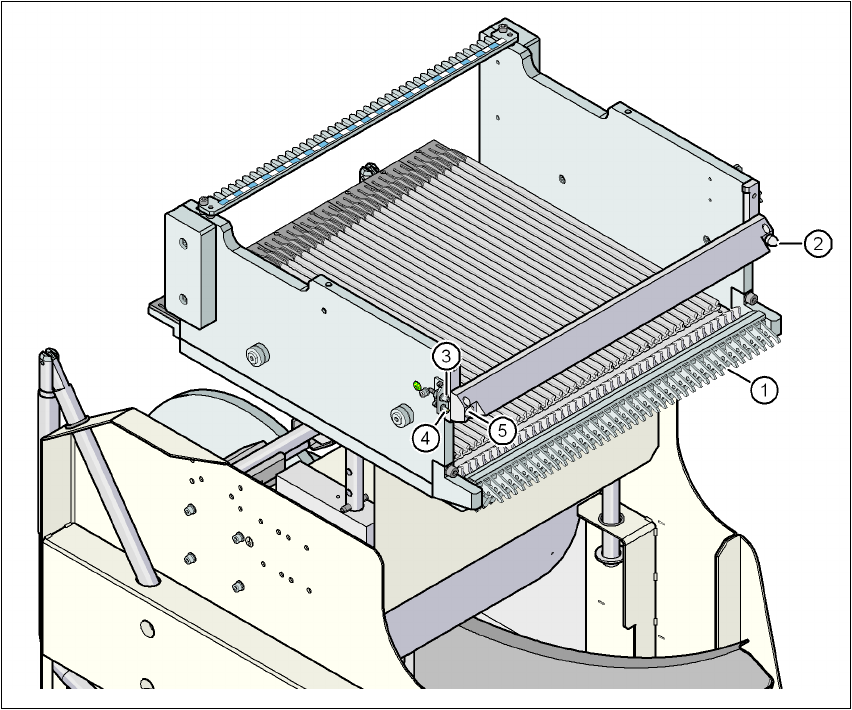

그림 . 3.10 - 7 SIPLACE X 시리즈 전환 테이블 , 앞면 보기
(1) 잠금 걸쇠
(2) 전환 테이블에 있는 센터링 핀
(3) 압축 공기 커플링
(4) 접지 핀
(5) 컴포넌트 테이블에 있는 센터링 구멍
