사용자 매뉴얼 SIPLACE SX4/DX4 4 셋업 및 작동
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 4.1 배송 및 납품 구성
191
4.1.4.4 운반용 크레이트상자나 팔레트에서 지게차 삽입 지점
지게차는 185 페이지에 있는 그림 4.1 - 1 의 (A) 지점에만 위치하도록 하십시오 . 나중에 사용할
수 있도록 크레이트나 팔레트는 포장하여 보관해두는 것이 좋습니다 .
경고 4
그래도 크레이트상자나 팔레트 없이 장비를 운반하려면 반드시 다음 단원에 있는 지침을 준수해
야 장비가 심각하게 손상되는 것을 막을 수 있습니다 .
4
4
4
4.1.5 크레이트상자나 팔레트 없이 장비 운반
4.1.5.1 안전 지침
경고 4
→ 중량이 많이 나가는 물품을 운반할 때 적용되는 사고 방지 규정을 준수해야 합니다 .
→ 특히 , 안전 부츠를 신어야 발 부상의 위험을 줄일 수 있습니다 .
→ 장비를 운반하기 전에 이 단원을 꼼꼼히 읽어야 심각한 손상을 피할 수 있습니다 .
→ 장비를 운반할 경우에는 장비의 다리가 모두 바닥에 닿지 않도록 해야 합니다 . 그렇지 않으
면 장비 다리가 바닥에 끌려 장애물에 부딪칠 수 있습니다 . 그러면 장비 프레임의 장비 다리
나사가 손상될 수 있습니다 .
4 셋업 및 작동 사용자 매뉴얼 SIPLACE SX4/DX4
4.1 배송 및 납품 구성 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
192
4.1.5.2 운반 수단
사양이 다음과 같은 지게차를 이용하여 장비를 옮깁니다 .
4.1.5.3 장비에서 지게차 부착 지점
193 페이지의 4.1 - 4 다이어그램은 팔레트에서 장비를 들어올리거나 팔레트 없이 장비를 운반
할 경우 장비에 지게차를 부착하는 지점을 보여줍니다 .
참고 4
보다 긴 거리를 운반할 때에는 항상 팔레트와 지게차를 사용해야 장비 손상을 피할 수 있습니다 .
경고 4
되돌릴 수 없는 장비 손상을 피하려면 장비를 들어올리기 전에 다음 사항을 참고하십시오 .
– 지게차 포크는 PCB 컨베이어에 평행되게 정렬되어야 합니다 .
– 포크는 장비의 중앙에 정렬되어야 합니다 .
– 포크는 장비 아래의 접촉 영역 내를 벗어나지 않는 한도 내에서 벌릴 수 있습니다 (193
페이
지의 4.1 - 4
그림 참조 ).
– 장비가 이 접촉면 밖으로 들어올려질 정도로 포크 간 거리를 증가시키지 마십시오 . 그럴 경
우 장비 프레임이 변형되거나 케이블과 리드에 손상을 입힐 수 있습니다 .
→ 장비를 들어올릴 때에는 포크 양쪽에 무게가 고르게 실리도록 해야 합니다 . 포크와 장비 사
이에 단단한 지지대가 있어서 장비를 들어올릴 때 장비가 기울어지는 것을 막아줍니다 . 또
한 장비 다리 한 쪽에만 무게가 실리는 것을 막아주는데 , 이렇게 한 쪽에만 무게가 실리면
장비 다리 고정부가 변형될 수 있습니다 . 장비를 들어올릴 때에는 다른 사람이 지켜보도록
하여 지게차로 장비를 들어올릴 때 한 쪽으로 뒤집히지 않도록 하는 것이 좋습니다 .
포크 길이 최소 1,800 mm
들어올리는 힘 최소 6,000kg
포크 부분이 나란히 달려있는 경우 포크 간 거리 약 420 mm
사용자 매뉴얼 SIPLACE SX4/DX4 4 셋업 및 작동
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 4.1 배송 및 납품 구성
193
4

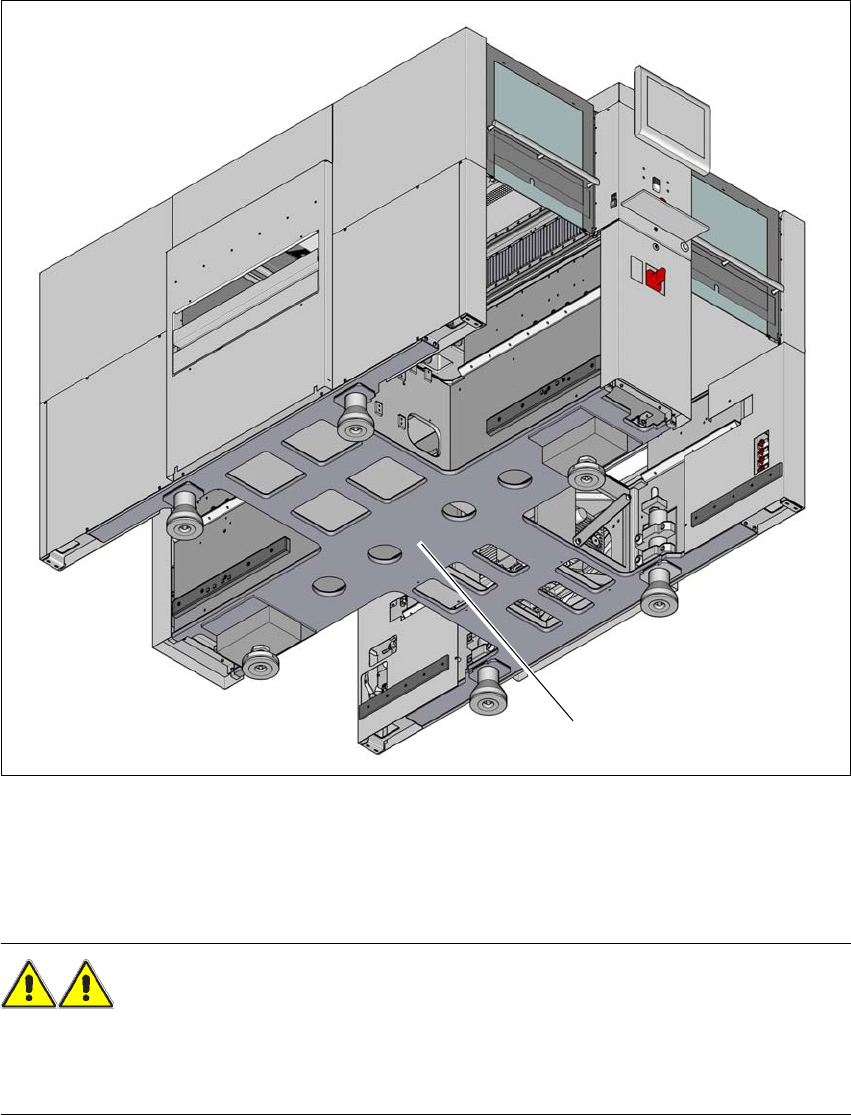

그림 . 4.1 - 4 접촉면 - PCB 이송 방향에 평행을 이루는 포크 (SX4 의 예 )
(1) 지게차 포크의 접촉면
4.1.5.4 장비 운반 시 유의해야 할 사항
경고 4
장비를 운반할 경우에는 장비의 다리가 모두 바닥에 닿지 않도록 해야 합니다 . 그렇지 않으면 장
비 다리가 바닥에 끌리거나 장애물에 부딪칠 수 있습니다. 그럴 경우 장비 다리나 다리 픽스처가
손상될 수 있습니다 .
(1)
