4.2.3.4 전원 공급 케이블 연결
4

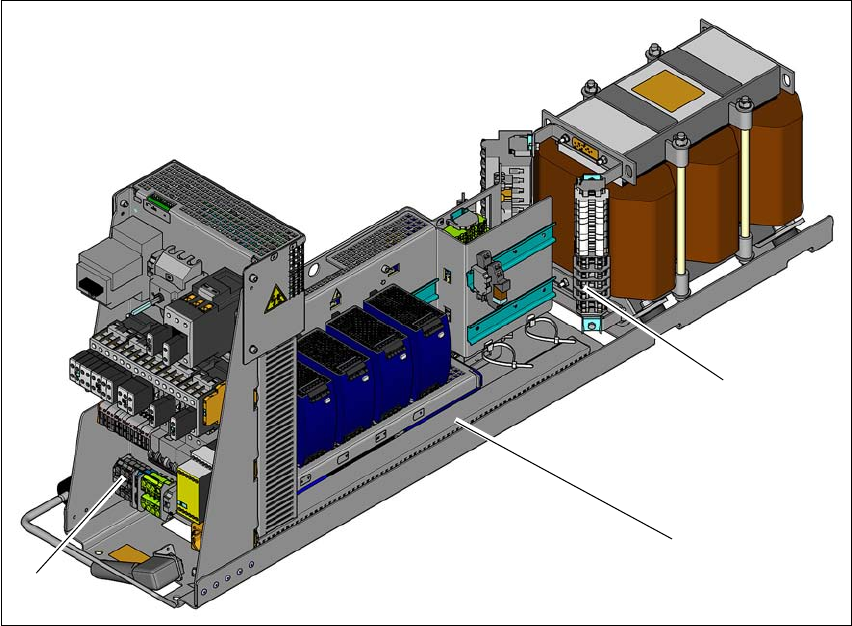

그림 . 4.2 - 3 전원 케이블 연결용 단자 패널
(1) 단자 패널 (3 상 변압기를 위한 기본 연결 단자)
(2) 전원 공급기
(3) 본선 공급 단자
→ 배선 양 끝의 피복을 벗겨냅니다 .
→ 본선 공급 케이블을 본선 연결 단자로 실행합니다 ( 항목 3).
→ 케이블을 본선 연결 단자에 고정시킵니다 ( 항목 3).
(L1): 3 상 4
(L2): 3 상 4
(L3): 3 상 4
(N): 중성선 4
(PE): PE 전도체 4
→ 곡률 반경이 적절한지 확인합니다 . 전선이 꼬이면 안됩니다 .
→ 케이블 타이를 이용해 본선 공급 케이블을 고정시킵니다 .
(1)
(2)
(3)
사용자 매뉴얼 SIPLACE SX4/DX4 4 셋업 및 작동
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 4.2 설치 위치의 인프라
199
4.2.3.5 3 상 변압기 T1 의 1 차 측면에 대한 연결 점검
3 상 변압기의 1 차 측면은 관련 공급 전압에 맞게 구성해야 합니다 .
→ 단자 스트립 (1) 을 점검하여 3 상 변압기의 1 차 엔드가 관련 공급 전압에 맞게 올바로 연결
되었는지 확인합니다 .
4
그림 . 4.2 - 4 3 상 변압기 T1 의 1 차 측면에 대한 단자 패널
(1) 3 상 변압기 T1 에 대한 주 연결을 지원하는 단자 패널
(2) 3 상 변압기
참고 4
북 일본 (3 x 200 V~) 및 미국 (3 x 208 V~) 용 공급 네트워크는 3 x 204 V~ 용 단자에 연결됩니
다.
다음 개요는 3 상 변압기의 주 전압에 대한 연결 옵션을 보여줍니다 .
4
단자 패널 전압
1U1 415 VAC
1V1415 VAC
(1)
(2)
4 셋업 및 작동 사용자 매뉴얼 SIPLACE SX4/DX4
4.2 설치 위치의 인프라 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
200
1W1 415 VAC
3U3 400 VAC
3V3400 VAC
3W3 400 VAC
4U4 380 VAC
4V4380 VAC
4W4 380 VAC
5U5 230 VAC
5V5230 VAC
5W5 230 VAC
6U6 220 VAC
6V6220 VAC
6W6 220 VAC
7U7 204 VAC
7V7204 VAC
7W7 204 VAC
단자 패널 전압
