4.3 장비 셋업
4.3.1 경고 지침
위험 4
SIPLACE 직원이나 자격을 갖춘 사람만 장비를 셋업 및 작동할 수 있습니다 .
→ 항상 해당 사고 방지 규정을 준수합니다 .
→ 장비 아래에 조립 작업을 해야 한다면 우선 장비 안전을 위한 적절한 조치를 취하십시오 . 지
게차를 지지대로만 사용해서는 안됩니다 .
→ 조립 중 헤드의 움직임을 방해하지 않도록 즉 , 결국 부상의 위험이 없도록 갠트리를 PCB 컨
베이어 영역에 장착해야 합니다 .
→ 장비 높이를 조절하기 위해서는 두 명이 필요합니다 .
– 한 명은 필요한 조립 작업을 하고 다른 한 명은 조립 중 위로 올린 장비를 주시하여 장비
가 움직이지 않도록 합니다 .
→ 특수 안전 부츠를 신어 발을 보호합니다 .
사용자 매뉴얼 SIPLACE SX4/DX4 4 셋업 및 작동
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 4.3 장비 셋업
203
4.3.2 장비를 지게차로 들어올리고 운반하기
4

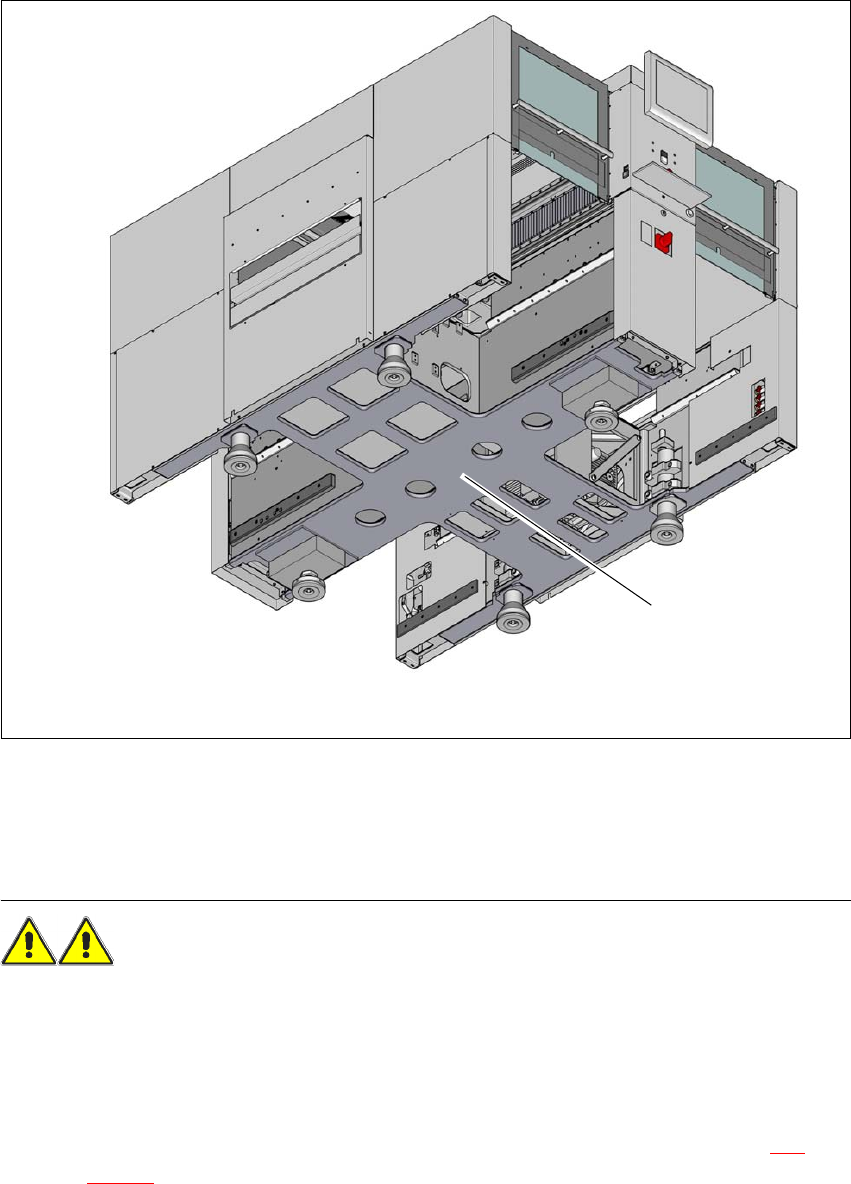

그림 . 4.3 - 1 접촉면 - PCB 이송 방향과 직각을 이루는 포크 (SX4 의 예 )
(1) 지게차 포크의 접촉면
→ 지게차를 PCB 컨베이어와 직각이 되게 놓고 장비의 접촉면이 포크 부분에 고르게 놓일 때까
지 포크 간격을 넓힙니다 .
경고 4
되돌릴 수 없는 장비 손상을 피하려면 장비를 들어올리기 전에 다음 사항을 참고하십시오 .
되돌릴 수 없는 장비 손상을 피하려면 장비를 들어올리기 전에 다음 사항을 참고하십시오 .
– 지게차 포크는 PCB 컨베이어에 평행되게 정렬되어야 합니다 .
– 포크는 장비의 중앙에 정렬되어야 합니다 .
– 포크는 장비 아래의 접촉 영역 내를 벗어나지 않는 한도 내에서 벌릴 수 있습니다 (193
페이
지의 4.1 - 4
그림 참조 ).
(1)
4 셋업 및 작동 사용자 매뉴얼 SIPLACE SX4/DX4
4.3 장비 셋업 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
204
– 장비가 이 접촉면 밖으로 들어올려질 정도로 포크 간 거리를 증가시키지 마십시오 . 그럴 경
우 장비 프레임이 변형되거나 케이블과 리드에 손상을 입힐 수 있습니다 .
→ 장비를 들어올릴 때에는 포크 양쪽에 무게가 고르게 실리도록 해야 합니다 . 포크와 장비 사
이에 단단한 지지대가 있어서 장비를 들어올릴 때 장비가 기울어지는 것을 막아줍니다 . 또
한 장비 다리 한 쪽에만 무게가 실리는 것을 막아주는데 , 이렇게 한 쪽에만 무게가 실리면
장비 다리 고정부가 변형될 수 있습니다 . 장비를 들어올릴 때에는 다른 사람이 지켜보도록
하여 지게차로 장비를 들어올릴 때 한 쪽으로 뒤집히지 않도록 하는 것이 좋습니다 .
경고 4
장비를 운반할 경우에는 장비의 다리가 모두 바닥에 닿지 않도록 해야 합니다 . 그렇지 않으면 장
비 다리가 바닥에 끌리거나 장애물에 부딪칠 수 있습니다 . 그러면 장비 프레임의 장비 다리 고정
부가 손상될 수 있습니다 .
4.3.3 부착된 부품 장착
장비는 모니터 , 작동 패널 , 키보드 및 표시기 램프가 분리된 상태로 제공됩니다 . 이러한 컴포넌
트를 장착하려면 다음과 같이 합니다 .
– 표시기 램프를 장착하려면 205
페이지의 4.3.3.2 단원을 참조하
십시오 .
– 작동 패널을 장착하려면 205
페이지의 4.3.4 단원을 참조하십
시오 .
– 모니터를 장착하려면 205
페이지의 4.3.3.4 단원을 참조하
십시오 .
– 키보드 픽스처를 걸고 키보드를 연결합니다 .
– DX 테이블 아래에 테이프 컨테이너와 폐 테이프 컨테이너를 실장합니다 (DX4 전용 ).
4.3.3.1 보호 덮개 스위치 점검 및 설정
→ 보호 덮개 스위치의 기능 점검 (55 페이지의 2.5.1 을 참조 ).
→ 필요 시 보호 덮개 스위치를 조정합니다 ( 서비스 매뉴얼 참조 ).
