사용자 매뉴얼 SIPLACE SX4/DX4 4 셋 업 및 작동 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 4.3 장비 셋 업 211 → 중간 장비 다리의 나 사를 스페이서 아 래 쪽 에 있는 구 멍 에 돌 려 넣습니다 . → 장비 아 래 스페이서 두 개를 다음과 같이 배 치합니다 . – 공압 장치 쪽 에 있는 스페이서 구 멍 이 보드 컨베이어 이동 방 향 을 향 하…
4 셋업 및 작동 사용자 매뉴얼 SIPLACE SX4/DX4
4.3 장비 셋업 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
210
4.3.6.1 중간 장비 다리의 높이 사전 설정
중간 장비 다리는 가장 먼저 사전 설정됩니다 . 스페이서는 장비 아래의 정확한 위치로 고정되어
야 합니다 . 이것은 장비의 높이에 따라 다릅니다 .
보드 컨베이어 높이를 830 mm 로 설정 4
830mm 의 보드 컨베이어 높이에는 스페이서가 필요하지 않습니다 .
→ 중간 장비 다리를 제공된 스레드 구멍까지 최대한 꽉 조입니다 .
보드 컨베이어 높이를 900 mm 로 설정 4
900 mm 의 보드 컨베이어 높이에는 스페이서가 필요합니다 .
→ 스페이서의 90 mm 면이 수직으로 정렬되도록 하고 중간 장비 다리용 구멍이 아래로 향하도
록 합니다 .
4
4
4
4
4
4
4
4
4
4
4
4
그림 . 4.3 - 5 컨베이어 높이 900 mm 를 위한 스페이서 배치
4
(1) 스페이서 높이 90 mm
(2) 중간 장비 다리
(3) 잠금 너트 M24
(4) 육각 소켓 나사 M12x80 4 개
사용자 매뉴얼 SIPLACE SX4/DX4 4 셋업 및 작동
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 4.3 장비 셋업
211
→ 중간 장비 다리의 나사를 스페이서 아래 쪽에 있는 구멍에 돌려 넣습니다 .
→ 장비 아래 스페이서 두 개를 다음과 같이 배치합니다 .
– 공압 장치 쪽에 있는 스페이서 구멍이 보드 컨베이어 이동 방향을 향하도록 합니다 (209
페이지에 있는 그림 4.3 - 4
의 항목 4 참조 ).
– 전원 공급기 쪽에 있는 스페이서 구멍이 컨베이어 이동 방향과 반대가 되도록 합니다
(209
페이지에 있는 그림 4.3 - 4 의 항목 3 참조 ).
→ 두 스페이서 각각을 4 개의 육각 소켓 헤드 나사 M12x80 으로 고정시킵니다 ( 그림 4.3 - 5
의 항목 4 참조 ). 사이즈 10 mm 의 스크류드라이버 비트를 사용합니다 .
보드 컨베이어 높이를 930 mm 및 950 mm 로 설정 4
보드 컨베이어 높이 930mm 와 950mm 를 위한 스페이서도 필요합니다 .
→ 스페이서의 122.5 mm 면이 수직으로 정렬되도록 하고 중간 장비 다리용 구멍이 아래로 향
하도록 합니다 .
4
그림 . 4.3 - 6 컨베이어 높이 930 mm 및 950 mm 를 위한 스페이서 배치
4
(1) 스페이서 높이 122.5 mm
(2) 장비 다리
(3) 잠금 너트 M24
(4) 육각 소켓 나사 M12x80 4 개
122.5 mm
4 셋업 및 작동 사용자 매뉴얼 SIPLACE SX4/DX4
4.3 장비 셋업 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
212
→ 중간 장비 다리의 나사를 스페이서 아래 쪽에 있는 구멍에 돌려 넣습니다 .
→ 스페이서 두 개를 다음과 같이 배치합니다 .
– 공압 장치 쪽에 있는 스페이서 구멍이 보드 컨베이어 이동 방향을 향하도록 합니다 (209
페이지에 있는 그림 4.3 - 4
의 항목 4 참조 ).
– 전원 공급기 쪽에 있는 스페이서 구멍이 컨베이어 이동 방향과 반대가 되도록 합니다
(209
페이지에 있는 그림 4.3 - 4 의 항목 3 참조 ).
→ 두 스페이서 각각을 4 개의 육각 소켓 헤드 나사 M12x80 으로 고정시킵니다(그림 4.3 - 6
의 항목 4 참조 ). 사이즈 10 mm 의 스크류드라이버 비트를 사용합니다 .
4.3.6.2 바깥쪽 장비 다리 높이 사전 설정
4

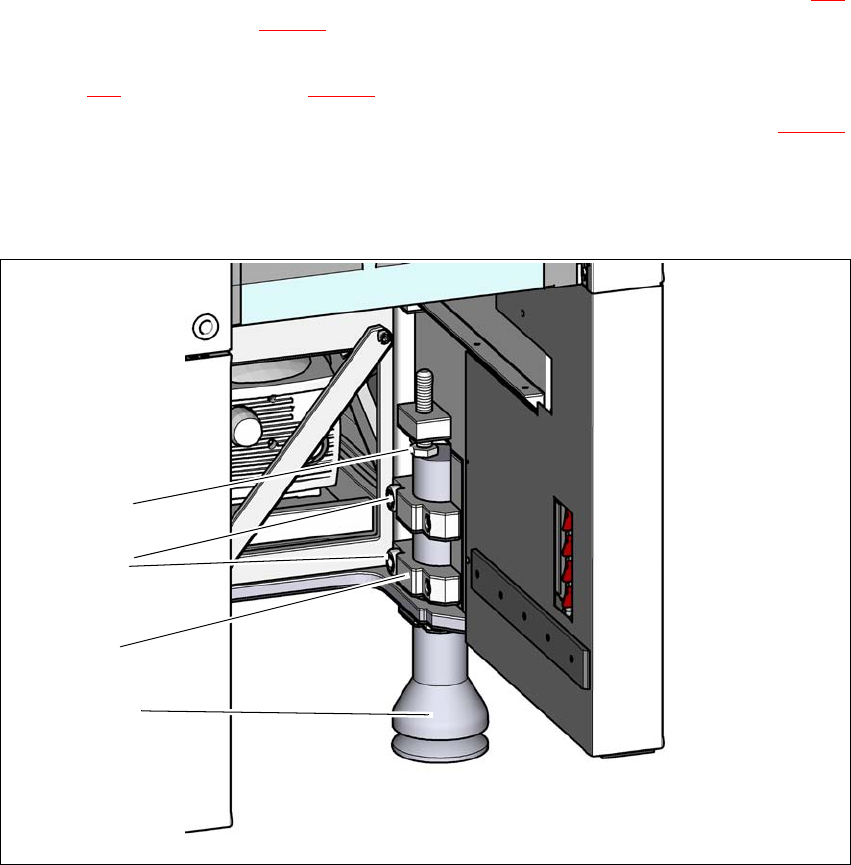

그림 . 4.3 - 7 바깥쪽 장비 다리 높이 사전 설정
(1) 높이 조절용 M24x2x120 나사 설정
(2) 바깥쪽 장비 다리
(3) 클램핑 피스
(4) 육각 소켓 헤드 나사 M24x90
(4)
(2)
(1)
(3)
