4 셋 업 및 작동 사용자 매뉴얼 SIPLACE SX4/DX4 4.3 장비 셋 업 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 214 4.3.7 장 비 다 리 여유 공간 및 고정 P C B 컨베이어 가장자리 PC B 단일 컨베이어에 대한 장비 다리 여 유 공간 (DX4 전용 ) 4 그림 . 4.3 - 8 PCB 단일 컨베이어에 대 한 장비 다 리 여 유 공간 ( 밀리…
사용자 매뉴얼 SIPLACE SX4/DX4 4 셋업 및 작동
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 4.3 장비 셋업
213
→ 스크류드라이버 비트 ( 사이즈 19mm)로 육각 소켓 헤드 나사 M24x90 두 개 (212
페이지에
있는 그림 4.3 - 7
의 항목 2) 를 모두 신중하게 풀고 바깥쪽 장비 다리 (212 페이지에 있는
그림 4.3 - 7
의 항목 1) 가 천천히 끝까지 밀려 나오도록 합니다 .
→ 필요한 PCB 컨베이어 높이에 맞는 장비 다리를 끼워 넣습니다 .
바깥쪽 장비 다리에는 두 가지 버전이 있습니다 . 4
– 높이 830 mm, 길이 369 mm 의 PCB 컨베이어용 바깥쪽 장비 다리
품목 번호 03041008-01(209
페이지에 있는 그림 4.3 - 4 의 항목 1)
– 높이 900, 930 및 950 mm, 길이 439 mm 의 PCB 컨베이어용 바깥쪽 장비 다리
439mm, 품목 번호 03000890-02(209
페이지에 있는 그림 4.3 - 4 의 항목 2)
→ 바깥쪽 장비 다리 각각에 대해 이 사전 설정을 수행합니다 .
장비 다리의 아랫면과 장비 프레임의 하단 가장자리 사이의 거리는 다음과 같아야 합니다 .
→ 위의 표에 지정된 대로 , 세팅 나사 M24x2x120 을 포크 렌치 SW 36 으로 조절하여 관련 컨
베이어 높이에 대한 거리 값을 얻으십시오 (212
페이지에 있는 그림 4.3 - 7 의 항목 3).
→ 이제 지게차로 장비 다리가 지면에 고르게 닿을 때까지 장비를 조심스럽게 내려놓습니다 .
항상 다른 한 명이 지켜보아 장비를 내려놓을 때 장비가 안정성을 유지할 수 있도록 해야 합
니다 . 바깥쪽 장비 다리 클램프를 약간 느슨하게 해야 할 수도 있습니다 .
→ 바깥쪽 장비 다리가 높이 조절 세팅 나사 M24x2x120(212
페이지에 있는 그림 4.3 - 7 의 항
목 3) 에 닿을 때까지 주의해서 장비를 계속 내려놓습니다 .
→ 아직 중간 장비 다리 (209
페이지에 있는 그림 4.3 - 4 의 항목 2 참조 ) 는 지면에 닿지 않아
야 합니다 . 필요한 경우 중간 장비 다리를 장비나 스페이서로 다시 나사로 조금 조여놓습니
다.
참고 4
장비에서 최종 조절을 수행하는 방법에 대한 설명을 보려면 221
페이지의 4.3.8.2 단원을 참
조하십시오 .
PCB 컨베이어 높이 장비 다리 아랫면에서 장비 프레임 하단 가장자리까지의 거
리
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
4 셋업 및 작동 사용자 매뉴얼 SIPLACE SX4/DX4
4.3 장비 셋업 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
214
4.3.7 장비 다리 여유 공간 및 고정 PCB 컨베이어 가장자리
PCB 단일 컨베이어에 대한 장비 다리 여유 공간 (DX4 전용 )
4

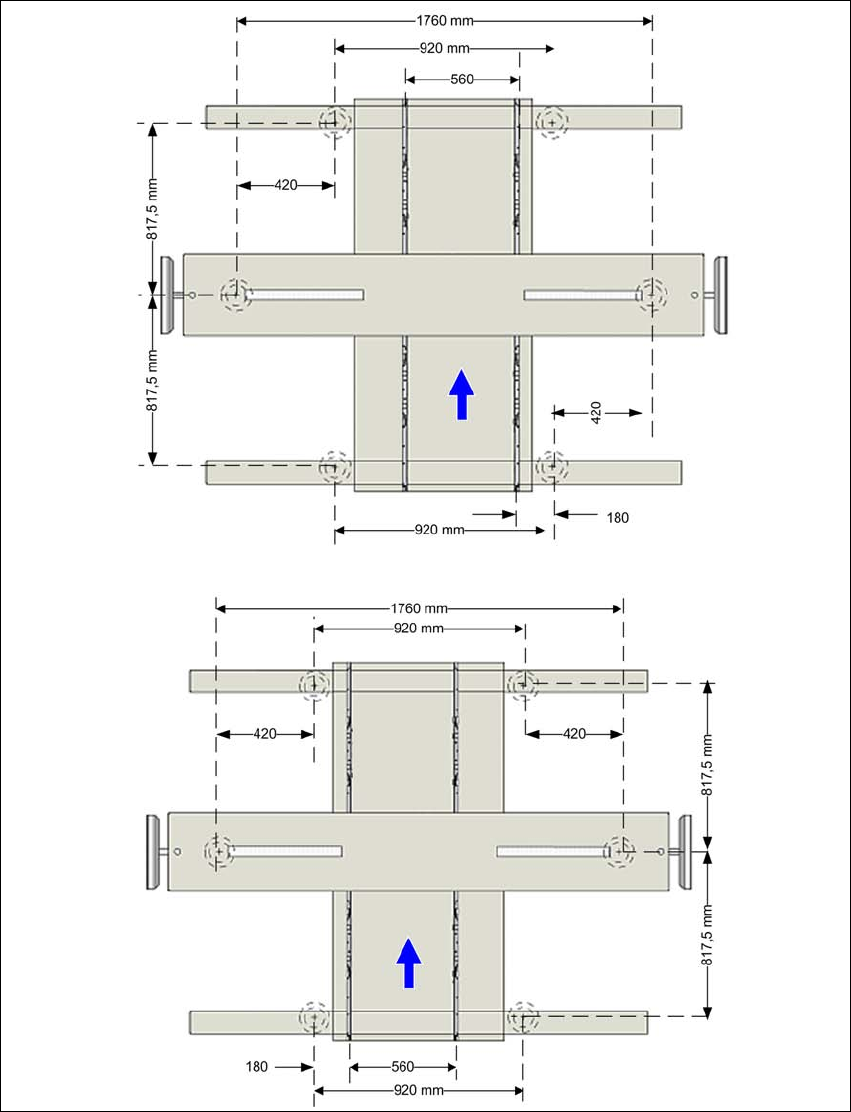

그림 . 4.3 - 8 PCB 단일 컨베이어에 대한 장비 다리 여유 공간 ( 밀리미터 단위 )
오른쪽에 고정 컨베이어
사이드
왼쪽에 고정 컨베이어
사이드
사용자 매뉴얼 SIPLACE SX4/DX4 4 셋업 및 작동
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 4.3 장비 셋업
215
4.3.7.1 PCB 이중 컨베이어에 대한 장비 다리 여유 공간 (SX4 전용 )
4
그림 . 4.3 - 9 PCB 이중 컨베이어에 대한 장비 다리 여유 공간 ( 밀리미터 단위 )
오른쪽에 고정 컨베이어
사이드
왼쪽에 고정 컨베이어
사이드
