4 셋 업 및 작동 사용자 매뉴얼 SIPLACE SX4/DX4 4.3 장비 셋 업 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 216 4.3.7.2 PCB 쿼 드 레인 컨베이어에 대한 장비 다리 여 유 공간 (SX4 전 용 ) 4 그림 . 4.3 - 10 밀리미터 단위의 쿼드 레인 컨베이어에 대 한 장비 다 리 여 유 공간 고정된 바깥 쪽 컨베이어 가 장자리
사용자 매뉴얼 SIPLACE SX4/DX4 4 셋업 및 작동
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 4.3 장비 셋업
215
4.3.7.1 PCB 이중 컨베이어에 대한 장비 다리 여유 공간 (SX4 전용 )
4

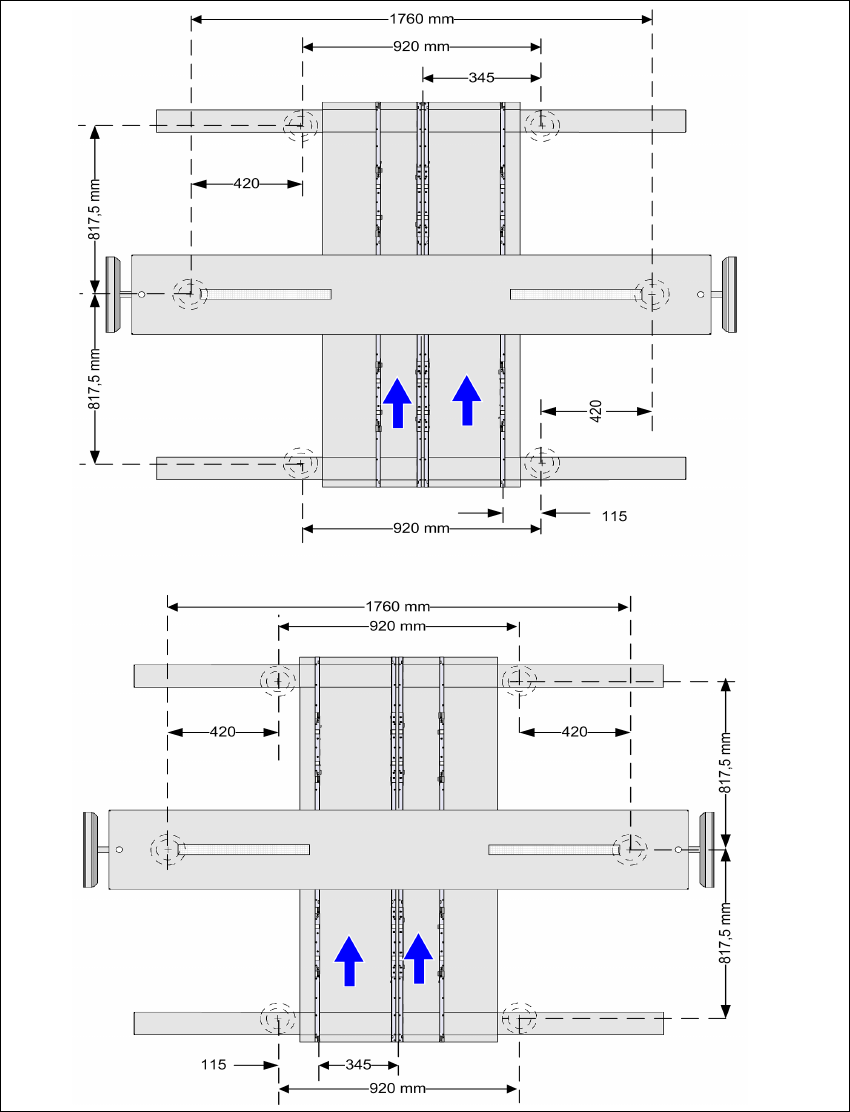

그림 . 4.3 - 9 PCB 이중 컨베이어에 대한 장비 다리 여유 공간 ( 밀리미터 단위 )
오른쪽에 고정 컨베이어
사이드
왼쪽에 고정 컨베이어
사이드
4 셋업 및 작동 사용자 매뉴얼 SIPLACE SX4/DX4
4.3 장비 셋업 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
216
4.3.7.2 PCB 쿼드 레인 컨베이어에 대한 장비 다리 여유 공간 (SX4 전용 )
4

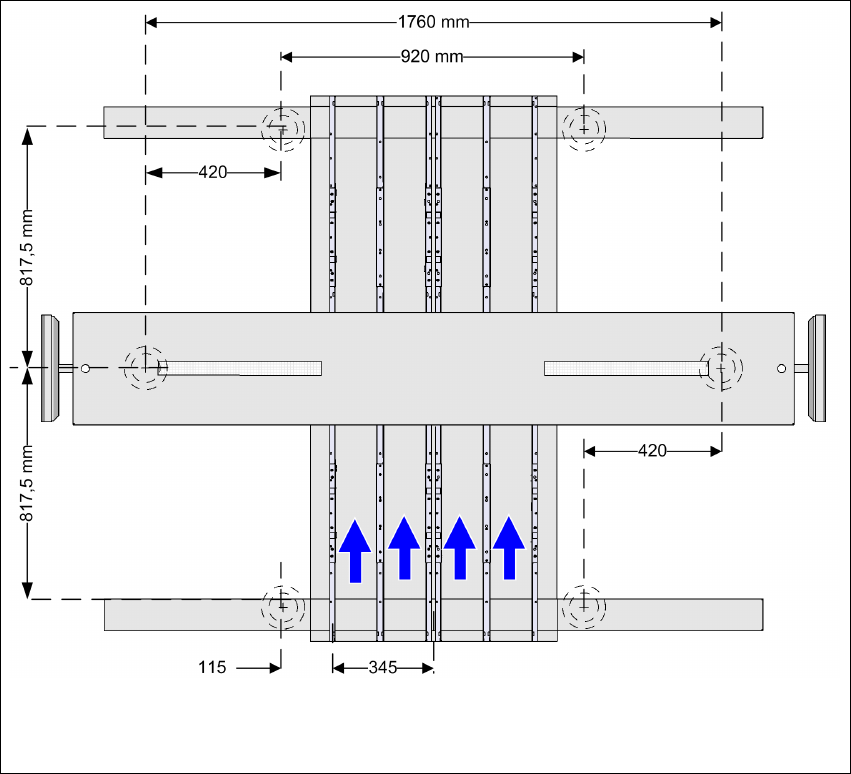

그림 . 4.3 - 10 밀리미터 단위의 쿼드 레인 컨베이어에 대한 장비 다리 여유 공간
고정된 바깥쪽 컨베이어 가
장자리
사용자 매뉴얼 SIPLACE SX4/DX4 4 셋업 및 작동
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 4.3 장비 셋업
217
4.3.8 장비를 라인에 통합
→ 202 페이지의 4.3.1 단원에 있는 일반 경고를 준수하십시오 .
→ 203
페이지의 4.3.2 단원에 있는 장비 운반에 관한 경고를 준수하십시오 .
→ 도구 및 장비의 세부 사항에 대해서는 206
페이지의 4.3.5 단원을 참조하십시오 .
4.3.8.1 라인에서 장비의 정렬 및 조정
→ 지게차를 이용해 , 장비 다리에서 하중이 없어질 때까지 장비를 들어 올립니다 .
→ 라인에서 장비에 대한 PCB 컨베이어 높이를 정하고 6 각 소켓 헤드 나사를 사용하여 높이를
대략적으로 조절합니다 .
→ 관련 PCB 컨베이어 높이에 장비 다리를 맞추어야 할 수도 있습니다 (207 페이지의 4.3.6 참
조).
→ 지게차를 사용하여 라인의 자유 공간에 장비를 놓습니다 .
→ PCB 컨베이어의 정렬에 유의하고 이전 장비까지의 거리를 점검합니다 .
경고 4
장비를 천천히 내려놓습니다 . 다른 한 명이 아래쪽을 살펴보면서 장비 다리가 모두 동시에
바닥에 닿도록 해야 합니다 . 장비 다리가 어느 한 쪽부터 바닥에 닿으면 고정 장치가 손상
될 우려가 있습니다 .
