4 셋 업 및 작동 사용자 매뉴얼 SIPLACE SX4/DX4 4.3 장비 셋 업 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 218 → 장비 수 평 계 를 이용하 여 장비를 X 및 Y 방 향으 로 정 렬 합니다 . → 장비의 수 평 계 를 X 방 향 과 Y 방 향 모 두 SIPLACE SX4 의 실장 영 역 1 에서 보드 컨베이어 쪽 에 놓 거나 (그 림 4.3 -…

사용자 매뉴얼 SIPLACE SX4/DX4 4 셋업 및 작동

소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 4.3 장비 셋업

217

4.3.8 장비를 라인에 통합

→ 202 페이지의 4.3.1 단원에 있는 일반 경고를 준수하십시오 .

→ 203

페이지의 4.3.2 단원에 있는 장비 운반에 관한 경고를 준수하십시오 .

→ 도구 및 장비의 세부 사항에 대해서는 206

페이지의 4.3.5 단원을 참조하십시오 .

4.3.8.1 라인에서 장비의 정렬 및 조정

→ 지게차를 이용해 , 장비 다리에서 하중이 없어질 때까지 장비를 들어 올립니다 .

→ 라인에서 장비에 대한 PCB 컨베이어 높이를 정하고 6 각 소켓 헤드 나사를 사용하여 높이를

대략적으로 조절합니다 .

→ 관련 PCB 컨베이어 높이에 장비 다리를 맞추어야 할 수도 있습니다 (207 페이지의 4.3.6 참

조).

→ 지게차를 사용하여 라인의 자유 공간에 장비를 놓습니다 .

→ PCB 컨베이어의 정렬에 유의하고 이전 장비까지의 거리를 점검합니다 .

경고 4

장비를 천천히 내려놓습니다 . 다른 한 명이 아래쪽을 살펴보면서 장비 다리가 모두 동시에

바닥에 닿도록 해야 합니다 . 장비 다리가 어느 한 쪽부터 바닥에 닿으면 고정 장치가 손상

될 우려가 있습니다 .

4 셋업 및 작동 사용자 매뉴얼 SIPLACE SX4/DX4

4.3 장비 셋업 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판

218

→ 장비 수평계를 이용하여 장비를 X 및 Y 방향으로 정렬합니다 .

→ 장비의 수평계를 X 방향과 Y 방향 모두 SIPLACE SX4 의 실장 영역 1 에서 보드 컨베이어 쪽

에 놓거나 (그림 4.3 - 11

참조 ) SIPLACE DX4 의 경우에는 실장 영역 중앙에 놓습니다 . 보

드 컨베이어 폭은 미리 설정되어 있습니다 .

단일 컨베이어 210mm

이중 컨베이어 , 레인 1 100 mm

이중 컨베이어 , 레인 2 210mm 4

참고 : 4

이중 컨베이어를 사용할 때는 X 방향을 측정할 수 있도록 수평계는 항상 장비의 바깥쪽에 놓

아야 합니다 .

→ PCB 컨베이어 벨트 맨 위 가장자리에서 아래쪽까지의 거리를 측정합니다 . 이 거리는

900mm, 930mm 또는 950mm 이어야 합니다 .

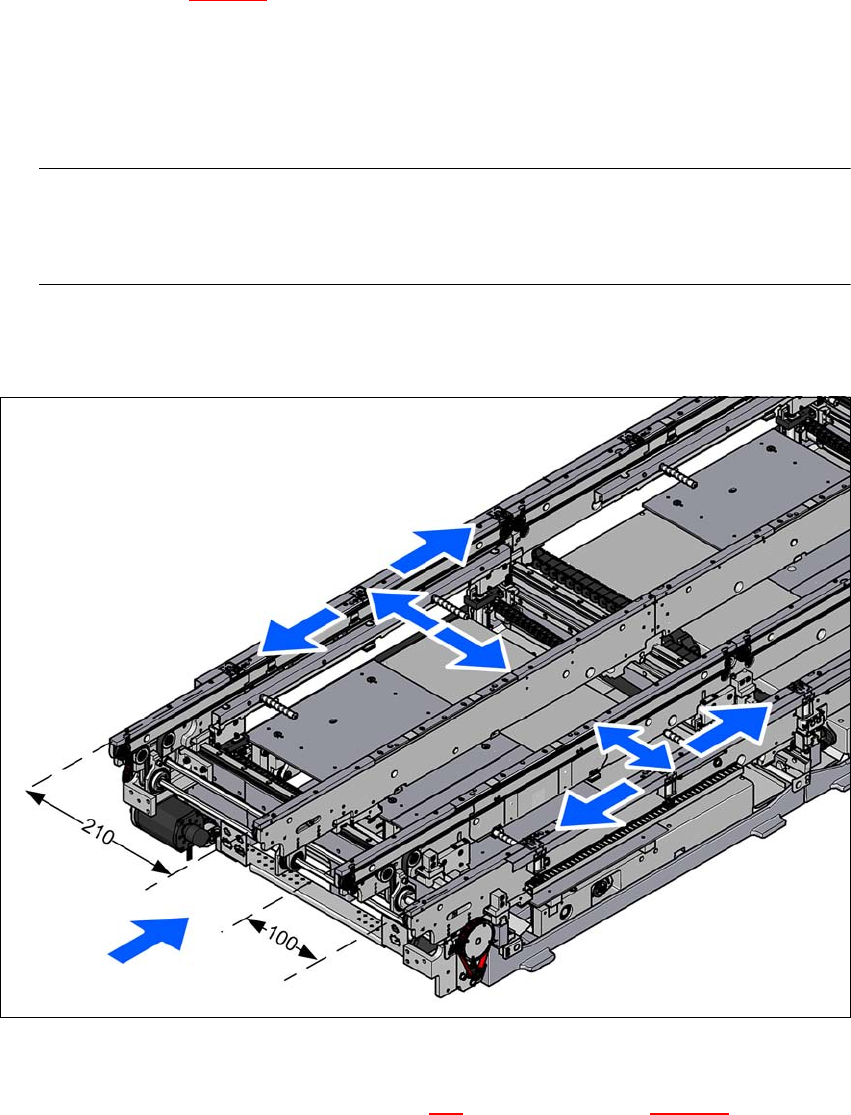

그림 . 4.3 - 11 X 및 Y 방향으로 장비 조정 (SX4 의 예 )

→ 장비 수평계의 유체가 요청된 컨베이어 높이의 영점에서 벗어나지 않도록 포크 렌치를 사용

하여 세팅 나사 M24x2x120 을 조절합니다 (219

페이지에 있는 그림 4.3 - 12 의 항목 1).

사용자 매뉴얼 SIPLACE SX4/DX4 4 셋업 및 작동

소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 4.3 장비 셋업

219

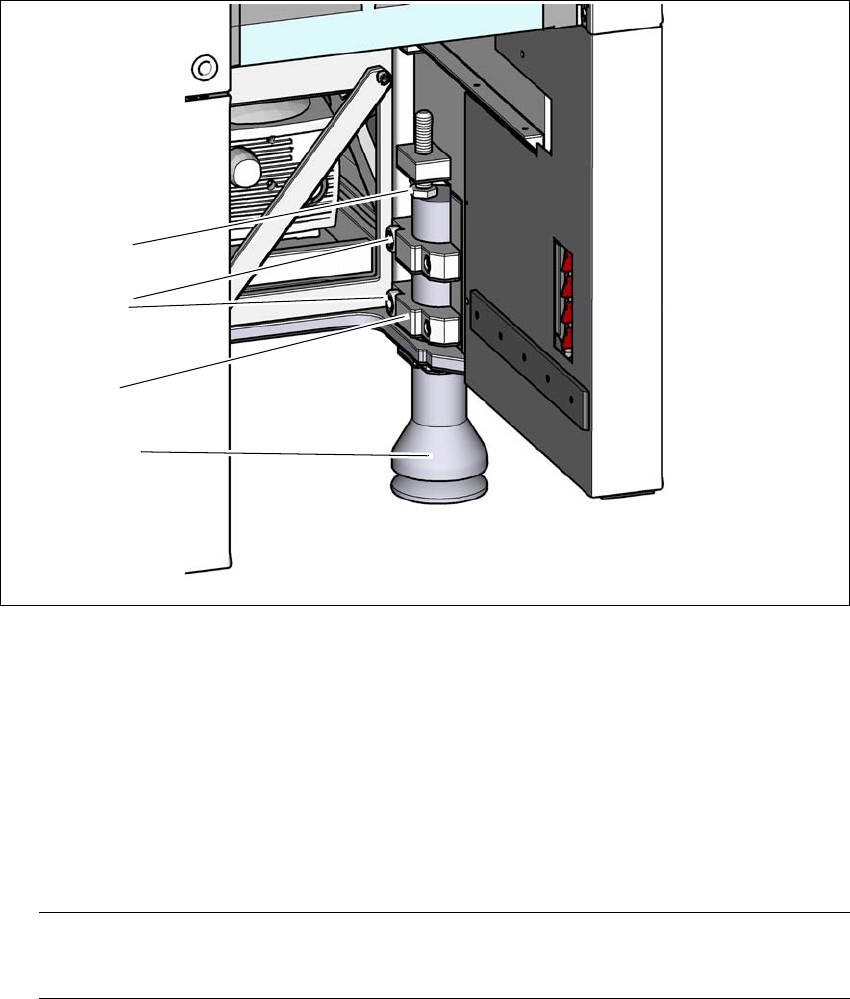

그림 . 4.3 - 12 바깥쪽 장비 다리 높이 사전 설정

(1) 높이 조절용 세팅 나사 M24x120(900 mm 장비 높이에서 M24x100)

(2) 바깥쪽 장비 다리

(3) 클램핑 피스

(4) 육각 소켓 헤드 나사 M24x90

→ 필요한 보드 컨베이어 높이를 확인합니다 .

→ 실장기를 배치했으면 토크 렌치를 사용하여 바깥쪽 장비 다리 모두에서 클램핑 피스가 고정

되도록 (항목 3) 6 각 소켓 헤드 나사 M24x90 을 조입니다 ( 항목 4).

참고 4

조임 토크는 130Nm 입니다 . 낮은 토크는 장비 진동의 원인이 될 수 있습니다 .

→ 후크 렌치를 사용하여 중간 장비 다리가 바닥에 단단히 자리잡을 때까지 대략 135 - 145 정

도 나사를 풉니다 .

→ 중간 장비 다리가 너무 많이 풀려 장비가 불안정하게 되지 않도록 하십시오 .

(4)

(2)

(1)

(3)
