4 셋 업 및 작동 사용자 매뉴얼 SIPLACE SX4/DX4 4.3 장비 셋 업 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 220 4 그림 . 4.3 - 13중간 장비 다 리 배 치 및 잠금 → 수 평 계 를 사용하 여 장비가 정 확 하 게 배 치되 도록 합니다 . → 포 크 렌 치 SW65 를 사용하 여 잠 금 너트 M24 를 조입니다 ( 항 목 3). (1) …
사용자 매뉴얼 SIPLACE SX4/DX4 4 셋업 및 작동
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 4.3 장비 셋업
219
4
그림 . 4.3 - 12 바깥쪽 장비 다리 높이 사전 설정
(1) 높이 조절용 세팅 나사 M24x120(900 mm 장비 높이에서 M24x100)
(2) 바깥쪽 장비 다리
(3) 클램핑 피스
(4) 육각 소켓 헤드 나사 M24x90
→ 필요한 보드 컨베이어 높이를 확인합니다 .
→ 실장기를 배치했으면 토크 렌치를 사용하여 바깥쪽 장비 다리 모두에서 클램핑 피스가 고정
되도록 (항목 3) 6 각 소켓 헤드 나사 M24x90 을 조입니다 ( 항목 4).
참고 4
조임 토크는 130Nm 입니다 . 낮은 토크는 장비 진동의 원인이 될 수 있습니다 .
→ 후크 렌치를 사용하여 중간 장비 다리가 바닥에 단단히 자리잡을 때까지 대략 135 - 145 정
도 나사를 풉니다 .
→ 중간 장비 다리가 너무 많이 풀려 장비가 불안정하게 되지 않도록 하십시오 .
(4)
(2)
(1)
(3)
4 셋업 및 작동 사용자 매뉴얼 SIPLACE SX4/DX4
4.3 장비 셋업 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
220
4
그림 . 4.3 - 13중간 장비 다리 배치 및 잠금
→ 수평계를 사용하여 장비가 정확하게 배치되도록 합니다 .
→ 포크 렌치 SW65 를 사용하여 잠금 너트 M24 를 조입니다 ( 항목 3).
(1) 스페이서
(2) 중간 장비 다리
(3) 잠금 너트 M24
사용자 매뉴얼 SIPLACE SX4/DX4 4 셋업 및 작동
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 4.3 장비 셋업
221
4.3.8.2 에어 쿠션 운반 시스템으로 장비 정렬
→ 장비 프레임의 접촉 지점 아래에 에어 쿠션 운반 시스템의 에어 쿠션 4 개를 놓습니다 .
→ 장비를 들어올려 라인을 기준으로 배치합니다 .
→ 인접 장비의 PCB 컨베이어 시스템과의 거리를 확인합니다 . 그 거리가 1mm 에서 3mm 사
이여야 합니다 .
→ 장비를 내려놓습니다 .
4

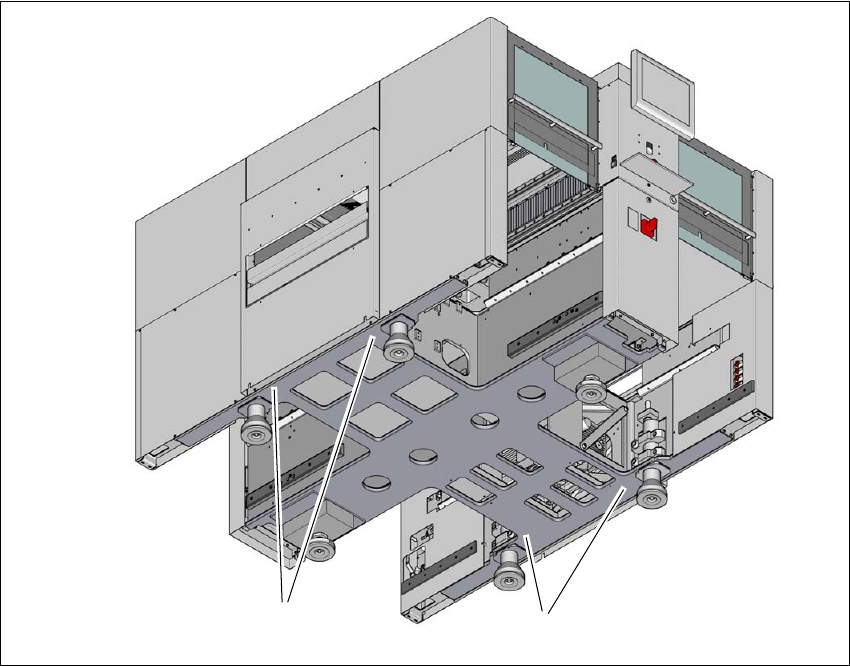

그림 . 4.3 - 14 에어 쿠션 운반 시스템의 접촉 위치 (SX4 의 예 )
(1) 에어 쿠션 운반 시스템의 4 개 접촉 지점
(1)
(1)
