사용자 매뉴얼 SIPLACE SX4/DX4 4 셋업 및 작동
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 4.4 PCB 컨베이어 높이에 맞게 컴포넌트 트롤리 조정
223
4.4 PCB 컨베이어 높이에 맞게 컴포넌트 트롤리 조정
컴포넌트 트롤리는 다음의 PCB 컨베이어 높이에 쉽고 빠르게 조정될 수 있습니다 .
900 mm 4
930 mm(표준 높이) 4
950 mm(SMEMA 높이) 4
4
그림 . 4.4 - 1 컴포넌트 트롤리
(1) 900mm, 930mm 및 950mm 의 이송 높이를 위한 구멍 .
(2) 블록
(3) 전환 테이블
(4) 장착 장치 장착을 위한 M8 구멍
4 셋업 및 작동 사용자 매뉴얼 SIPLACE SX4/DX4
4.4 PCB 컨베이어 높이에 맞게 컴포넌트 트롤리 조정 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
224
4.4.1 경고 지침
경고 4
ASM Assembly Systems GmbH&Co.KG 엔지니어나 자격이 있는 직원들만 컴포넌트 트롤리 높
이를 조절할 수 있도록 허가되었습니다 .
→ 항상 해당 사고 방지 규정을 준수합니다 .
→ 전환 테이블의 높이를 조절하려면 전환 테이블에서 피더 모듈을 모두 제거합니다 .
4.4.2 도구 및 설비
컴포넌트 트롤리 높이를 조절하는 데에는 다음과 같은 도구 및 장비가 필요합니다 .
– 장착 장치 ( 품목 번호 03015976-xx)
– 컴포넌트 트롤리 테이블을 들어올릴 수 있는 최소 운반 능력 80kg 인 리프팅 장치
4.4.3 컴포넌트 트롤리 높이 변경
경고 4
→ 전환 테이블에서 피더 모듈을 모두 제거합니다 .
→ 높이를 조절하려면 전환 테이블에 장착 장치를 장착합니다 . 그래야 테이블을 들어올리거나
내려놓을 때 전환 테이블이 변형되는 것을 막을 수 있습니다 .
→ 2 개의 M8 x 50 6 각 소켓 헤드 나사로 임시 보조 도구를 전환 테이블에 장착합니다 . 전환
테이블 60 과 30 에 사용할 수 있는 2 개의 구멍이 있습니다 .
→ 지레 장치를 구멍에 겁니다 .
→ 고정 나사를 풀고 전환 테이블을 필요한 위치로 들어 올립니다 .
→ 고정 나사를 맞추고 조입니다 .
사용자 매뉴얼 SIPLACE SX4/DX4 4 셋업 및 작동
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 4.5 빈 테이프 덕트를 컴포넌트 높이에 조정
225

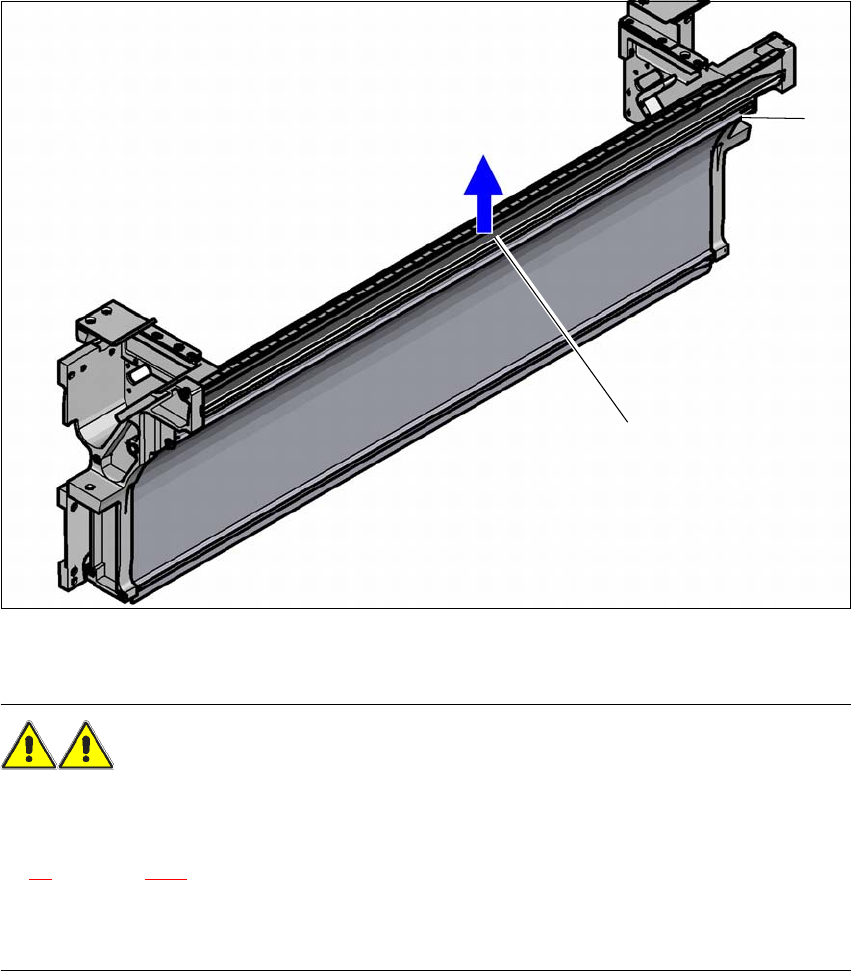

4.5 빈 테이프 덕트를 컴포넌트 높이에 조정
포켓 높이가 > 12 mm 인 테이프를 사용하는 피더 모듈이 사용되는 경우 , 분할판 (1) 을 제거합
니다 .
4
(1) 테이프 >12 mm 용 분할판 , 분리 가능
(2) 고정 나사
경고 4
→ 분할판을 빼내려면 장비의 메인 전원 스위치를 끕니다 .
→ 전원 및 압축 공기 공급 장치와의 연결을 분리합니다 .
→ 87
페이지의 2.11 단원에 설명된 대로 , 장비를 잠궈 허가받지 않은 재활성화를 방지합니다 .
→ 테이프 절단기의 작동 압력이 0Mpa로 떨어질 때까지 기다립니다 .
→ 빈 테이프 덕트 안쪽에 손을 대지 마십시오 .
→ 고정 나사를 풉니다 .
→ 분할판을 빼냅니다 .
(1)
(2)
