사용자 매뉴얼 SIPLACE SX4/DX4 5 장비 작업 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 5.2 제어장치 및 디 스 플 레이 231 5 .2 제어장치 및 디스플레이 5.2.1 개요 5 그림 . 5.2 - 1 제어장치 및 디스플레이 (SX4 의 예 ) 5.2.2 설명 키가 1.40 m 이상인 사람이면 모 든 제어장치를 조작 할 수 있습니다 . (1) 주 전…
5 장비 작업 사용자 매뉴얼 SIPLACE SX4/DX4
5.1 직원 프로파일 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
230
5.1.3 오퍼레이터 레벨 " 서비스 ( 고객 )"
5.1.3.1 작업
서비스 엔지니어의 임무는 다음과 같습니다 .
– 주요 예방적 유지보수 작업
– 교체 부품 장착
– 장비 데이터 편집
– 장비 교정
5.1.4 오퍼레이터 레벨 " 서비스 (SIPLACE)"
5.1.4.1 작업
프로그래머의 임무는 다음과 같습니다 .
– CAD 파일 준비
– 비전 데이터 작성 및 교정(인식 )
– 실장 프로그램 작성
– 새 작업 구현
– 데이터 유지
– 데이터 백업
사용자 매뉴얼 SIPLACE SX4/DX4 5 장비 작업
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 5.2 제어장치 및 디스플레이
231
5.2 제어장치 및 디스플레이
5.2.1 개요
5

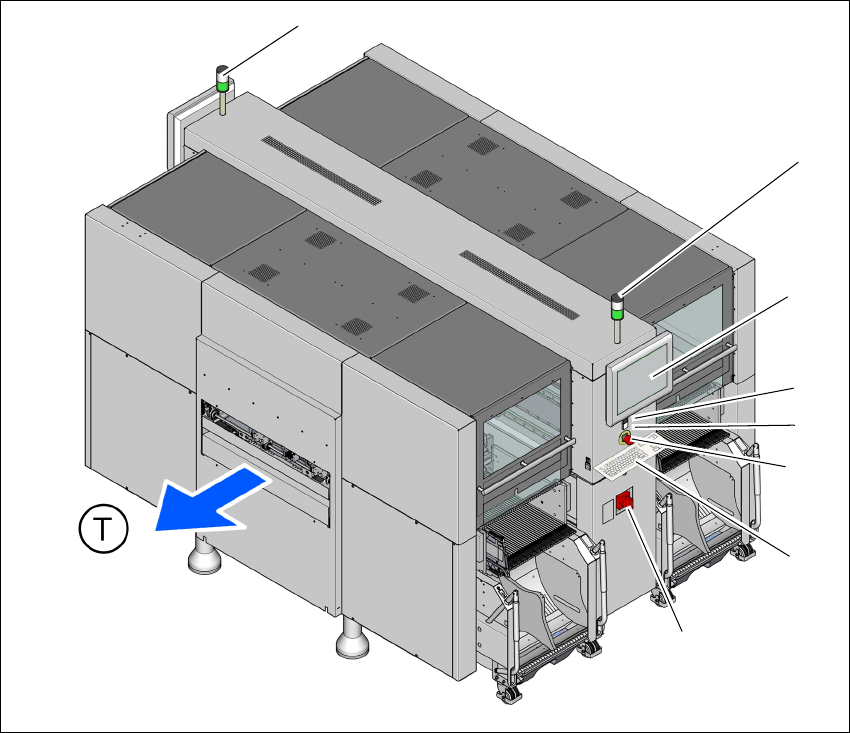

그림 . 5.2 - 1 제어장치 및 디스플레이 (SX4 의 예 )
5.2.2 설명
키가 1.40 m 이상인 사람이면 모든 제어장치를 조작할 수 있습니다 .
(1) 주 전원 스위치 (5) 시작 버튼 ( 녹색)
(2) 정지 버튼 ( 검은색 ) (6) LCD 터치스크린
(3) 비상 정지 버튼 (7) 표시기 램프
(4) 키보드 (T) PCB 이송 방향
(1)
(2)
(3)
(5)
(6)
(7)
(7)
(4)
5 장비 작업 사용자 매뉴얼 SIPLACE SX4/DX4
5.2 제어장치 및 디스플레이 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
232
주 전원 스위치 5
주 전원 스위치는 장비의 전원 공급기를 켜고 끄기 위해 사용합니다 .
경고
장비 내부의 일부 부품에는 주 전원 스위치가 꺼져있는 동안에도 잠재적으로 위험한 전압이 흐릅
니다 . 5
정지 버튼 5
이 흰색 버튼은 장비를 정지시키기 위해 사용합니다 .
시작 버튼 ( 녹색 ) 5
이 녹색 버튼을 누르면 버튼을 누른 직후나 장애가 제거된 후 장비가 시작됩니다 .
비상 정지 버튼 5
비상 정지 버튼은 누르는 경우 ON 위치에 걸립니다 . 갠트리 축 , 컴포넌트 트롤리 , 컨베이어 및
폐 테이프 절단기에 전원 공급이 중단되고 실장 헤드의 스타 축에 공급되는 전압이 감소합니다 .
이를 해제하려면 버튼을 돌립니다 .
LCD 터치스크린 5
실장기 양쪽에는 평면 LCD 터치스크린이 있습니다 .
키보드 5
키보드는 모니터 아래에 있습니다 .
표시기 램프 2 색 ( 흰색 / 녹색 ) 5
표시기 램프의 색 순서는 흰색 - 녹색입니다 . 이 램프는 장비의 작동 상태와 오작동을 표시하기
위해 사용됩니다 . 관련 항목 251ý‰¿Ã¡ˆ¿« 5.7 ¥‹ø¯ .
표시기 램프 - 3 색 ( 빨강 /노랑/녹색 ) 5
표시기 램프의 색 순서는 빨강 - 노랑 - 녹색입니다 . 이 램프는 장비의 작동 상태와 오작동을 표
시하기 위해 사용됩니다 . 관련 항목 251ý‰¿Ã¡ˆ¿« 5.7 ¥‹ø¯ .
5.2.3 제어장치의 인체 공학적 배열
231 페이지의 그림 5.2 - 1 은 제어 장치의 위치를 간략하게 보여줍니다 . 제어장치는 다시 아래
와 같은 여러 개의 그룹으로 나뉩니다 .
