5 장비 작업 사용자 매뉴얼 SIPLACE SX4/DX4 5.3 SIPLACE 라인 켜 기 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 238 5 그림 . 5.3 - 2 순 서도 - "SIPLACE 라인 " 켜 기 스테이션 컴 퓨 터 스위치 켜기 셋업 확인 ( 피더 모듈 구성 ) 피듀셜 인식 보드 데이터 로드 시작 버튼 누르기 레퍼런스 런 대기 보드…
사용자 매뉴얼 SIPLACE SX4/DX4 5 장비 작업
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 5.3 SIPLACE 라인 켜기
237
5.3.5 장비의 시작 버튼에 의해 수행된 작업
시작 버튼에 의해 수행된 작업은 설정될 수 있습니다 .
→ " 센서 및 기능 확인 " 보기를 엽니다 (242
페이지의 5.5.3 단원 참조 ).
다음 설정이 가능합니다 .
생산을 자동으로 시작 5
표준 설정 .
시작 버튼을 자동으로 누르면 생산 과정을 시작합니다 .
생산 상태는 변경되지 않습니다 . 5
이것은 예를 들어 , 장비를 교정하고 테스트하는 데 사용됩니다 .
시작 버튼을 누르면 전기 회로가 닫히고 , 생산은 바로 시작되지 않습니다 .
주의
장비 기능은 시작 버튼 설정과 상관 없이 GUI 를 통해 바로 시작될 수 있습니다 . 전기 회로가 이
미 닫혀진 경우에는 시작 버튼으로 다시 확인할 필요가 없습니다 . 5
5.3.6 "SIPLACE 라인 켜기" 순서도
다음 순서도는 SIPLACE 라인이 켜진 후에 수행된 작업을 보여줍니다 .
5 장비 작업 사용자 매뉴얼 SIPLACE SX4/DX4
5.3 SIPLACE 라인 켜기 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
238
5

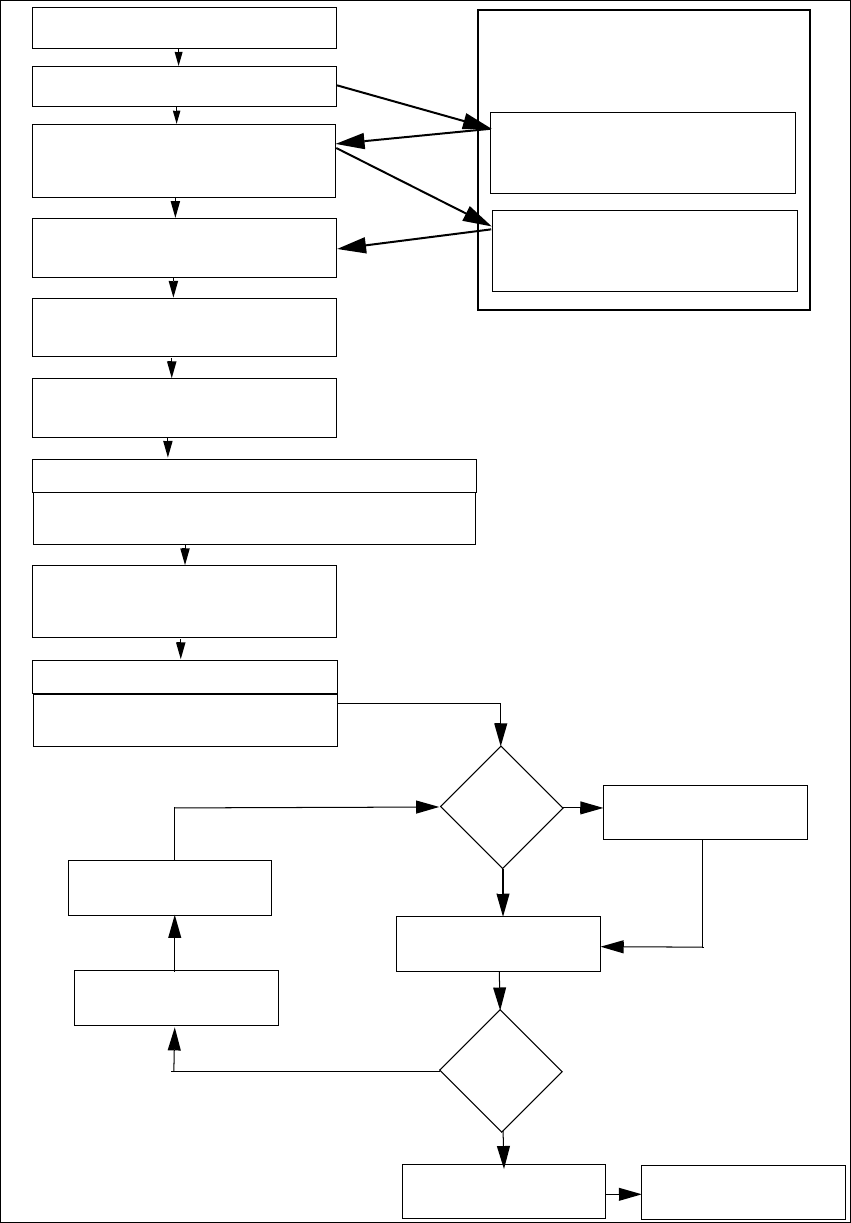

그림 . 5.3 - 2 순서도 - "SIPLACE 라인 " 켜기
스테이션 컴퓨터
스위치 켜기
셋업 확인
( 피더 모듈 구성 )
피듀셜 인식
보드 데이터 로드
시작 버튼 누르기
레퍼런스 런 대기
보드를 안으로 이동
PCB 대기
셋업 확인
( 테이블이 빨간색으로 표시된 경우 )
필요시 : 노즐 구성 변경
노즐 점검
피듀셜
양호합니까
추적 에러
실장
셋업 확인
트랙 보충
실장
PCB 를 출력 컨베이어에
이탤릭체 : 스테이션에 의해 수행되거나 보
고됨
예
예
아니오
아니오
장비에서의 사전 설정
다운로드 어시스턴트
프로그래밍 시스템
작업
다운로드 어시스턴트에서 변환 확인
굵은 글씨체 : 오퍼레이터에 의해 수행되는
작업
사용자 매뉴얼 SIPLACE SX4/DX4 5 장비 작업
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 5.4 SIPLACE 라인 끄기
239
5.4 SIPLACE 라인 끄기
주의
라인을 끄기 전에 다음 절차를 준수하십시오 . 5
5.4.1 스테이션 끄기
스테이션을 끄려면 다음 절차를 따르십시오 .
→ 장비에 더 이상 보드가 없도록 모든 실장 절차를 마칩니다 .
→ 모든 실장 헤드의 Z 축이 최상단 위치에 있는지 확인합니다 .
→ 실장 헤드에 아직 컴포넌트가 남아 있는지 확인하고 남아 있으면 제거합니다 .
→ 보기에서 스테이션 컴퓨터 소프트웨어를 닫습니다 .
설정 --> 장비 설정 --> 장비 종료 ...
→ 컴퓨터가 종료되었으면 스테이션의 주 전원 스위치를 끄십시오 .
5.4.2 SIPLACE Pro 종료(Windows)
→ SIPLACE Pro 메뉴에서 Object -->Close 를 선택합니다 .
→ 컴퓨터의 다른 모든 프로그램을 닫으십시오 .
→ Windows 시작 메뉴에서 시스템 종료를 선택합니다 .
