사용자 매뉴얼 SIPLACE SX4/DX4 5 장비 작업 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 5.4 SIPLACE 라인 끄 기 239 5 .4 S IP LA C E 라인 끄기 주 의 라인을 끄 기 전에 다음 절차 를 준 수하 십 시오 . 5 5.4.1 스테 이 션 끄 기 스테이션을 끄려 면 다음 절차 를 따르십 시오 . → 장비에 더 이상 보드가 없도록 모 …
5 장비 작업 사용자 매뉴얼 SIPLACE SX4/DX4
5.3 SIPLACE 라인 켜기 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
238
5
그림 . 5.3 - 2 순서도 - "SIPLACE 라인 " 켜기
스테이션 컴퓨터
스위치 켜기
셋업 확인
( 피더 모듈 구성 )
피듀셜 인식
보드 데이터 로드
시작 버튼 누르기
레퍼런스 런 대기
보드를 안으로 이동
PCB 대기
셋업 확인
( 테이블이 빨간색으로 표시된 경우 )
필요시 : 노즐 구성 변경
노즐 점검
피듀셜
양호합니까
추적 에러
실장
셋업 확인
트랙 보충
실장
PCB 를 출력 컨베이어에
이탤릭체 : 스테이션에 의해 수행되거나 보
고됨
예
예
아니오
아니오
장비에서의 사전 설정
다운로드 어시스턴트
프로그래밍 시스템
작업
다운로드 어시스턴트에서 변환 확인
굵은 글씨체 : 오퍼레이터에 의해 수행되는
작업
사용자 매뉴얼 SIPLACE SX4/DX4 5 장비 작업
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 5.4 SIPLACE 라인 끄기
239
5.4 SIPLACE 라인 끄기
주의
라인을 끄기 전에 다음 절차를 준수하십시오 . 5
5.4.1 스테이션 끄기
스테이션을 끄려면 다음 절차를 따르십시오 .
→ 장비에 더 이상 보드가 없도록 모든 실장 절차를 마칩니다 .
→ 모든 실장 헤드의 Z 축이 최상단 위치에 있는지 확인합니다 .
→ 실장 헤드에 아직 컴포넌트가 남아 있는지 확인하고 남아 있으면 제거합니다 .
→ 보기에서 스테이션 컴퓨터 소프트웨어를 닫습니다 .
설정 --> 장비 설정 --> 장비 종료 ...
→ 컴퓨터가 종료되었으면 스테이션의 주 전원 스위치를 끄십시오 .
5.4.2 SIPLACE Pro 종료(Windows)
→ SIPLACE Pro 메뉴에서 Object -->Close 를 선택합니다 .
→ 컴퓨터의 다른 모든 프로그램을 닫으십시오 .
→ Windows 시작 메뉴에서 시스템 종료를 선택합니다 .
5 장비 작업 사용자 매뉴얼 SIPLACE SX4/DX4
5.5 사용자 인터페이스 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
240
5.5 사용자 인터페이스
사용자 인터페이스는 다음 영역으로 나누어집니다 .
SX 장비에 대한 " 생산 " 보기가 있는 사용자 인터페이스가 하나의 예로서 표시됩니다 .

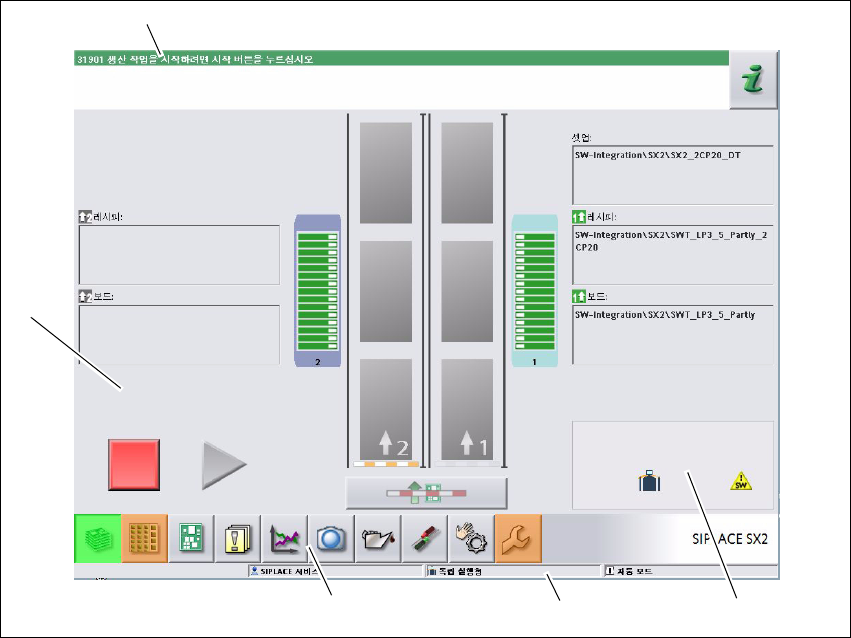

그림 . 5.5 - 1 " 생산 " 보기에서의 사용자 인터페이스 컴포넌트 (SIPLACE SX 의 예가 표시 )
범례
(1) 상태 필드(상태 및 오류 표시 )
(2) 처리 영역 / 디스플레이 영역
(3) 도구 모음
(4) 정보 표시줄
(5) 변경된 구성과 추가 옵션 보기 , 예를 들어 , 바코드 모드
(1)
(2)
(3)
(4)
(5)
