5 장비 작업 사용자 매뉴얼 SIPLACE SX4/DX4 5.5 사용자 인터페이스 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 244 예: " 피더 , 컴포넌트 및 노즐 " 보기 → 도 구모음에서 " 피더 , 컴포넌트 및 노즐 " 을 클릭 합니다 . 다음과 같 은 보기가 열 립 니다 . 5 그림 . 5.5 - 3 " 피더 …
사용자 매뉴얼 SIPLACE SX4/DX4 5 장비 작업
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 5.5 사용자 인터페이스
243
5.5.4 보기에서 스테이션 소프트웨어 작동
도구모음을 통해 액세스할 수 있는 대부분의 보기 (242 페이지의 5.5.3 단원 참조 ) 는 사용자 인
터페이스의 오른쪽에 하위 보기와 기능이 포함한 수직 도구모음을 추가로 가지고 있습니다 .
참고
개별 기능에 대한 자세한 설명은 온라인 도움말을 참조하십시오 . 5

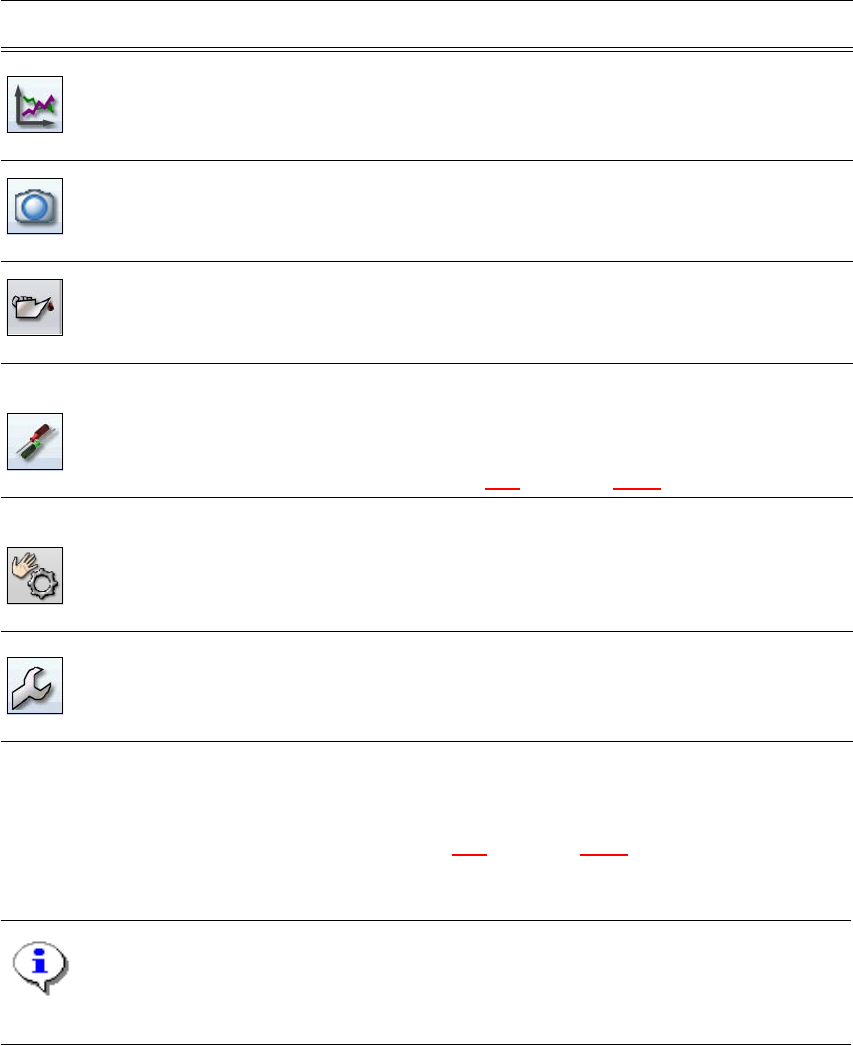

통계 성능 , 품질 및 거부된 재료에 대한 통계를 보여줍니다 . 장비 및 보
드 성능을 보여줍니다 .
OIS(Operator Information System) 를 시작합니다 . 자세한 내용
은 OIS 설명서를 참조하십시오 .
실장 중 라이브 이
미지
개별적인 라이브 카메라 이미지를 보여줍니다 .
오퍼레이터 레벨 " 고급 생산 " 에서만 사용 가능합니다 .
Vision 덤프를 보고 저장할 수 있습니다 .
유지보수 상태 장비의 유지보수 상태에 관한 정보를 포함하고 있습니다 .
자세한 내용은 유지보수 가이드를 참조하십시오 .
설정 모든 설정 및 옵션을 포함하고 있습니다 .
오퍼레이터 레벨과 사용자 인터페이스 언어를 설정할 수 있습니다
.
장비 설정 , 사용자 설정 , 장비 옵션 및 소프트웨어 옵션을 표시하
고 편집할 수 있습니다 . 246
페이지의 5.5.5 단원 참조 .
센서 및 기능 확인 테스트 및 진단을 위한 정보와 기능이 포함되어 있습니다 .
시작 버튼을 누를 때 수행되는 작업을 설정할 수 있습니다 .
오퍼레이터 레벨 " 고급 생산 " 에서만 사용 가능합니다 .
완전한 레퍼런스 런과 C&P20 헤드 기능을 테스트할 수 있습니다 .
단일 기능 및 연속 실행 . 각 갠트리는 개별적으로 처리됩니다 .
서비스 서비스 도구.
오퍼레이터 레벨 " 서비스 ( 고객 )" 에서만 사용 가능합니다 .
SIPLACE 실장기를 셋업 및 교정하고 , 임베디드 소프트웨어 버전
을 다운로드하고 , 전체 장비를 교정 및 구성할 수 있습니다 .
아이콘 보기 설명
5 장비 작업 사용자 매뉴얼 SIPLACE SX4/DX4
5.5 사용자 인터페이스 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
244
예: " 피더 , 컴포넌트 및 노즐 " 보기
→ 도구모음에서 " 피더 , 컴포넌트 및 노즐 " 을 클릭합니다 .
다음과 같은 보기가 열립니다 .
5

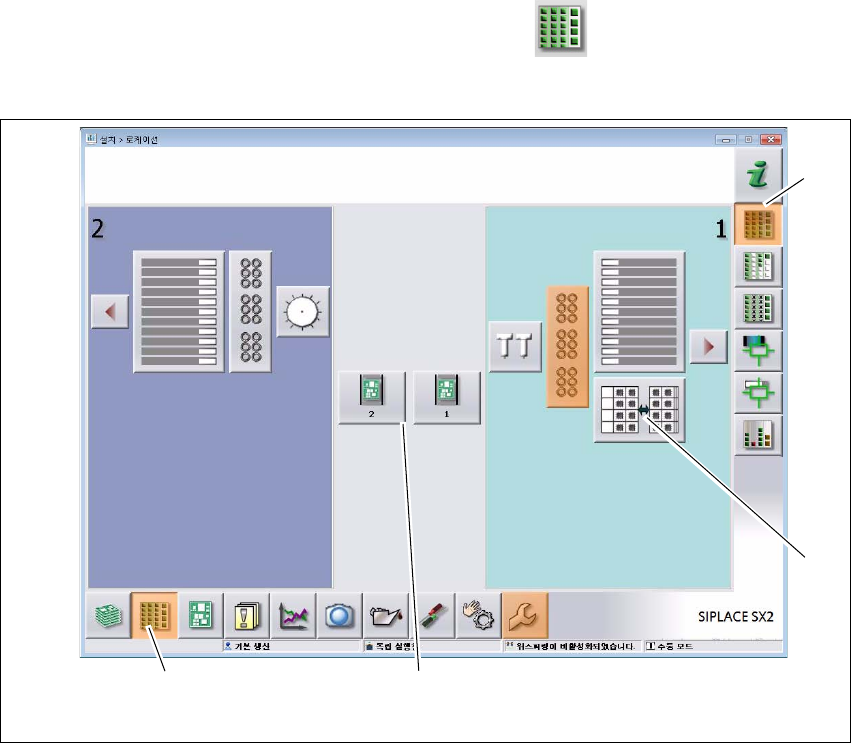

그림 . 5.5 - 3 " 피더 , 컴포넌트 및 노즐 " 보기에서의 사용자 인터페이스 (SIPLACE SX 의 예가 표시 )
범례
(1) 도구모음 (" 피더 , 컴포넌트 및 노즐 " 버튼 )
(2) " 피더 , 컴포넌트 및 노즐 " 보기에서 수직 도구모음
(3) 2 갠트리가 있는 처리 영역
(4) 갠트리 2 에서 노즐 변경을 위한 버튼
→ 예를 들어 , 갠트리 1 용 WPC 를 클릭하여 구성을 확인합니다 .
(1)
(2)
(3)
(4)
사용자 매뉴얼 SIPLACE SX4/DX4 5 장비 작업
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 5.5 사용자 인터페이스
245
다음과 같은 보기가 열립니다 .
5
그림 . 5.5 - 4 "WPC" 보기에서의 사용자 인터페이스 (SIPLACE SX 의 예가 표시 )
범례
(1) 수직 도구모음 "WPC"
(2) " 한 레벨 위로 " 버튼 , 이전 보기로 돌아가려면(여기 : " 피더 , 컴포넌트 및 노즐 " 보기 , 이
전 다이어그램 참조 )
(3) 다른 갠트리로 바로 변경하기 위한 버튼
(1)
(2)
(3)
