5.7 표시기 램프
5.7.1 개요
이 표시기 램프는 장비의 작동 상태와 오작동을 표시하기 위해 사용됩니다 . SIPLACE 장비에는
2 색 또는 3 색의 표시기 램프를 장착할 수 있습니다 . 관련 표시기 램프 시스템 (2 색 또는 3 색 )
은 자동 구성으로 설정됩니다 . 스테이션 소프트웨어 , 품목 번호 00196771-xx 에 대해서는 설치
가이드를 참조하십시오 .
5.7.1.1 2 색 표시기 램프

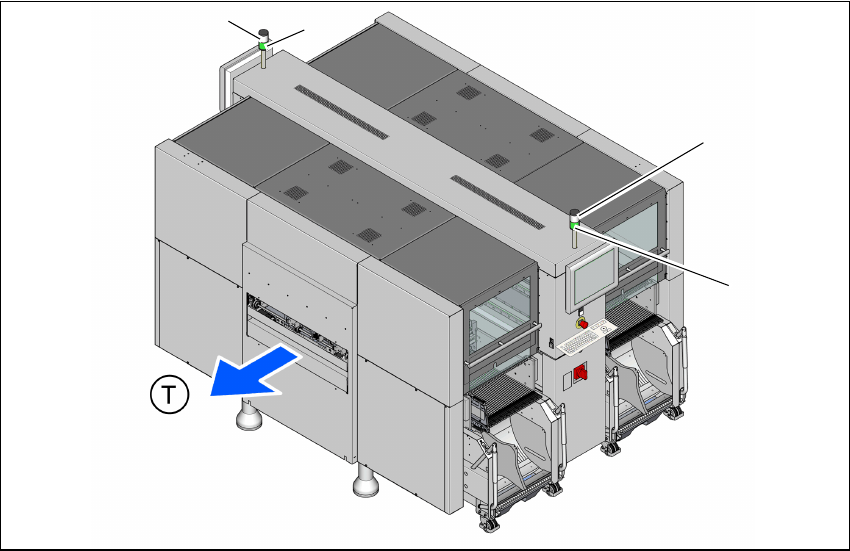

그림 . 5.7 - 1 작동 상태를 위한 표시기 램프(SX4의 예)
L1 흰색 표시기 램프, 우측
L2 녹색 표시기 램프
L3 흰색 표시기 램프, 좌측
TPCB 이송 방향
(L2)
(L1)
(L3)
(L2)
5 장비 작업 사용자 매뉴얼 SIPLACE SX4/DX4
5.7 표시기 램프 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
252
5.7.1.2 3 색 표시기 램프

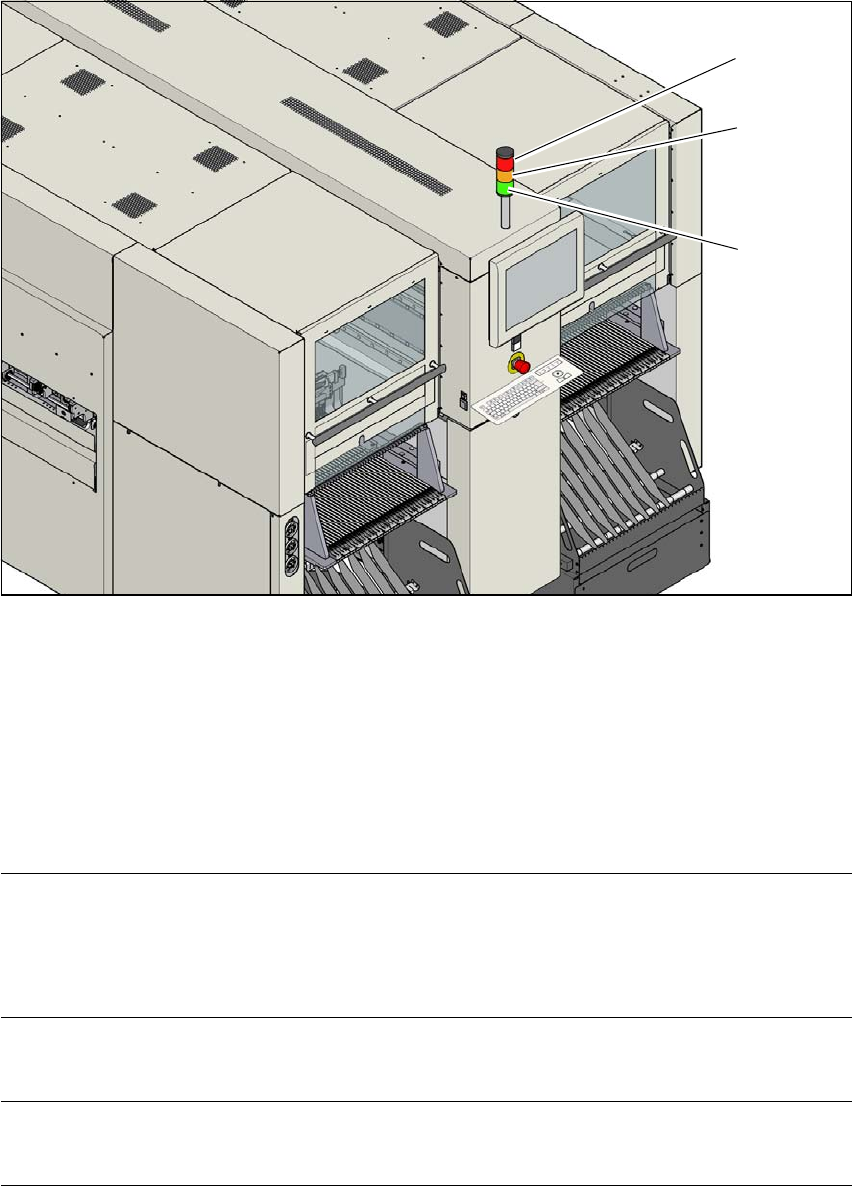

그림 . 5.7 - 2 작동 상태를 위한 표시기 램프(DX4의 예)
L1 빨간색 표시기 램프
L2 노란색 표시기 램프
L3 녹색 표시기 램프
5.7.2 상태 표시 및 그 의미
5
(L2)
(L1)
(L3)
의미 장비 쪽 상태 - 2 색
( 흰색 / 녹색 )
상태 - 3 색
( 빨간색 /노란색 /
녹색 )
장비가 생산중입니다 . 양 쪽 흰색 : On
녹색 : Off
빨간색 : Off
노란색 : Off
녹색 : On
장비가 입력에서 보드를 기다
리고 있습니다 .
양 쪽 흰색 : Off
녹색 : 700 - 700
빨간색 : Off
노란색 : Off
녹색 : 500 - 500
사용자 매뉴얼 SIPLACE SX4/DX4 5 장비 작업
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 5.7 표시기 램프
253
장비가 정지 (STOP) 버튼으로
중단되었고 , 생산을 계속하려
면 시작 (START) 버튼을 눌러
야 합니다 .
양 쪽 구성되지 않음 빨간색 : Off
노란색 : Off
녹색 : 500 - 500
오퍼레이터에 의한 피듀셜 조
작이 필요합니다 .
양 쪽 흰색 : Off
녹색 : 100 - 100
빨간색 : Off
노란색 : 500-500
녹색 : Off
장비는 레서피를 기다라고 있
거나 레서피를 받은 후 장비 준
비를 기다리고 있습니다 .
양 쪽 흰색 : Off
녹색 : 100 - 100
빨간색 : Off
노란색 : Off
녹색 : 500 - 500
장비가 생산을 준비하고 있습
니다 ( 노즐 상태 확인 , 피더 인
식 ).
양 쪽 흰색 : Off
녹색 : 100 - 100
빨간색 : Off
노란색 : Off
녹색 : 500 - 500
대체 픽업 위치가 사용됩니다 . 각 사이드 흰색 : 100 -100
녹색 : Off
빨간색 : Off
노란색 : On
녹색 : On
보드는 출력 컨베이어에서 가
져와야 합니다 ( 예를 들어 , 검
사를 위해 ).
각 사이드 흰색 : 500 -500
녹색 : 700 -700
빨간색 : Off
노란색 : Off
녹색 : 500 - 500
PCB 컨베이어가 잼 걸렸습니
다(후속 장비가 보드를 기다리
고 있습니다 ).
각 사이드 흰색 : 500 -500
녹색 : 700 -700
빨간색 : Off
노란색 : Off
녹색 : 500 - 500
동일한 컴포넌트를 갖는 둘 이
상의 픽업 위치가 비활성화되
었지만 사용할 수 있는 픽업 위
치가 둘 이상 있습니다 .
각 사이드 흰색 :
500 -500
녹색 : Off
빨간색 : Off
노란색 : On
녹색 : On
최소 하나의 픽업 위치에 대해
셋업 검증이 필요합니다 .
각 사이드 흰색 : 500 -500
녹색 : Off
빨간색 : Off
노란색 : 500 - 500
녹색 : Off
노즐 셋업이 완전하지 않습니
다.
각 사이드 흰색 : 500 -500
녹색 : Off
빨간색 : Off
노란색 : On
녹색 : On
사용가능한 마지막 픽업 위치
가 사용되고 있거나 이 컴포넌
트에 대해 남아 있는 픽업 위치
가 없습니다 . 실장될 수 있는
다른 컴포넌트가 아직 있는 한
장비는 계속 생산합니다 .
각 사이드 흰색 : 100 -200
녹색 : Off
빨간색 : Off
노란색 : On
녹색 : On
의미 장비 쪽 상태 - 2 색
( 흰색 / 녹색 )
상태 - 3 색
( 빨간색 /노란색 /
녹색 )
