5.10.3.2 전환 테이블에 X 피더 모듈 삽입
5
그림 . 5.10 - 3 전환 테이블에 X 피더 모듈 삽입
(1) X 피더 모듈의 앞쪽 슬라이더 가이드
(2) X 피더 모듈의 뒤쪽 슬라이더 가이드
(3) X 피더 모듈의 " 뒤쪽 " 센터링 핀
(4) X 피더 모듈의 " 앞쪽 " 센터링 핀
(5) " 뒤쪽 " 센터링 핀을 고정시키는 센터링 바의 홈
(6) " 앞쪽 " 센터링 핀을 고정시키는 전환 테이블의 센터링 구멍
(7) 잠금 걸쇠
(8) 전환 테이블의 가이드 프로파일(Ω 프로파일)
(9) 피더 모듈의 삽입 보조도구
5
→ 피더 모듈의 앞쪽 슬라이더 가이드 ( 그림 5.10 - 3 의 항목 1) 를 전환 테이블의 삽입 보조도
구(그림 5.10 - 3
의 항목 9) 에 올려 놓습니다 .
→ 피더 모듈을 수직으로 잡고 가이드 프로파일(그림 5.10 - 3
의 항목 8) 을 따라 앞쪽으로 밉
니다 . 피더 모듈의 앞쪽 슬라이더 가이드 ( 그림 5.10 - 3
의 항목 1) 와 뒤쪽 슬라이더 가이
드(그림 5.10 - 3
의 항목 2) 가 가이드 프로파일(그림 5.10 - 3 의 항목 8) 위에서 밀려 들
어갑니다 .
5 장비 작업 사용자 매뉴얼 SIPLACE SX4/DX4
5.10 피더 모듈 셋업 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
268
→ " 앞쪽 " 센터링 핀 (267
페이지에 있는 그림 5.10 - 3 의 항목 4) 이 센터링 구멍 (267 페이지
에 있는 그림 5.10 - 3
의 항목 6) 안으로 밀려 들어갈 때까지 피더 모듈을 조심스럽게 좀더
밉니다 .
→ 그러면서 피더 모듈의 " 뒤쪽 " 센터링 핀 (267
페이지에 있는 그림 5.10 - 3 의 항목 3) 을
확인합니다 . 이 때 센터링 바에 있는 홈 ( 항목 5) 으로 쉽게 밀려 들어가야 합니다 . 그렇지
않으면 피더 모듈이 전환 테이블에 수직으로 장착되지 않았거나 가이드 프로파일(267
페이
지에 있는 그림 5.10 - 3
의 항목 8) 에 올바로 실장되지 않은 것입니다 .
→ 피더 모듈이 정지 위치에 있을 경우 잠금 걸쇠 (267
페이지에 있는 그림 5.10 - 3 의 항목 7)
는 피더 모듈의 잠금 롤러 (151
페이지에 있는 그림 3.9 - 1 의 항목 1) 에 잠기게 됩니다 . 만
약 분리 핸들 (266
페이지에 있는 그림 5.10 - 2 의 항목 1) 을 사용하는 것을 잊어버린 경우
몇 초 후 피더 모듈의 오퍼레이터 패널에 있는 상태 디스플레이에는 빨간불이 켜집니다 .
LCD 디스플레이에는 "Handle --->>" 이라는 오류 메시지가 포함되어 있습니다 (274
페이
지의 그림 5.11 - 1
참조 ).
→ 분리 핸들 (266
페이지에 있는 그림 5.10 - 2 의 항목 1) 을 사용합니다 . 이제 피더 모듈
의 상태 디스플레이에는 녹색불이 켜지며 피더 모듈이 대기 상태에 있게 됩니다 . LCD
디스플레이에는 트랙 번호와 컨베이어 증분이 다시 한 번 표시될 수 있습니다 .
5.10.4 X 피더 모듈에 컴포넌트 테이프 실장 (8 -88 mm)
5.10.4.1 X 축 테이프 피더 모듈 점검
→ 피더 모듈에 컴포넌트 테이프를 실장할 때에는 먼저
픽업 창 (270
페이지에 있는 그림 5.10 - 5 의 항목 2) 주위에 컴포넌트가 없는지 확인
합니다 .
→ 이러한 부품은 고장을 일으킬 수 있기 때문에 발견한 것은 모두 제거합니다 .
5.10.4.2 컴포넌트 테이프 삽입 준비
→ 컴포넌트 테이프 시작 부분이 똑바르게 잘렸는지 확인합니다 .
→ 운반 구멍이 찢어졌거나 휜 경우 해당 부분을 잘라냅니다 .
→ 또한 커버 호일에 접착제 자국이 없는지도 확인합니다 .
→ 어느 부품도 드러나지 않는다면 커버 호일을 컴포넌트 테이프에서 약 30cm 가량 당깁
니다 .
참고 5
사용할 수 있는 커버 호일이 충분하지 않으면 SMD 테이프 스레더를 사용하여 손실되는 컴
포넌트가 없도록 합니다 .
8mm - 테이프의 경우 : 품목 번호 00355265-xx
12mm - 테이프의 경우 : 품목 번호 00356342-xx
사용자 매뉴얼 SIPLACE SX4/DX4 5 장비 작업
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 5.10 피더 모듈 셋업
269
→ 현재 노출된 컴포넌트 포켓으로 컴포넌트 테이프의 길이를 약 3cm 정도 줄입니다 .
→ 열린 테이프 포켓에서 부품을 제거합니다 .
→ 테이프 밑면을 따라 테이프 앞쪽 끝 둘레를 커버 호일로 감쌉니다 .
5.10.4.3 X 피더 모듈에 테이프 장착
5

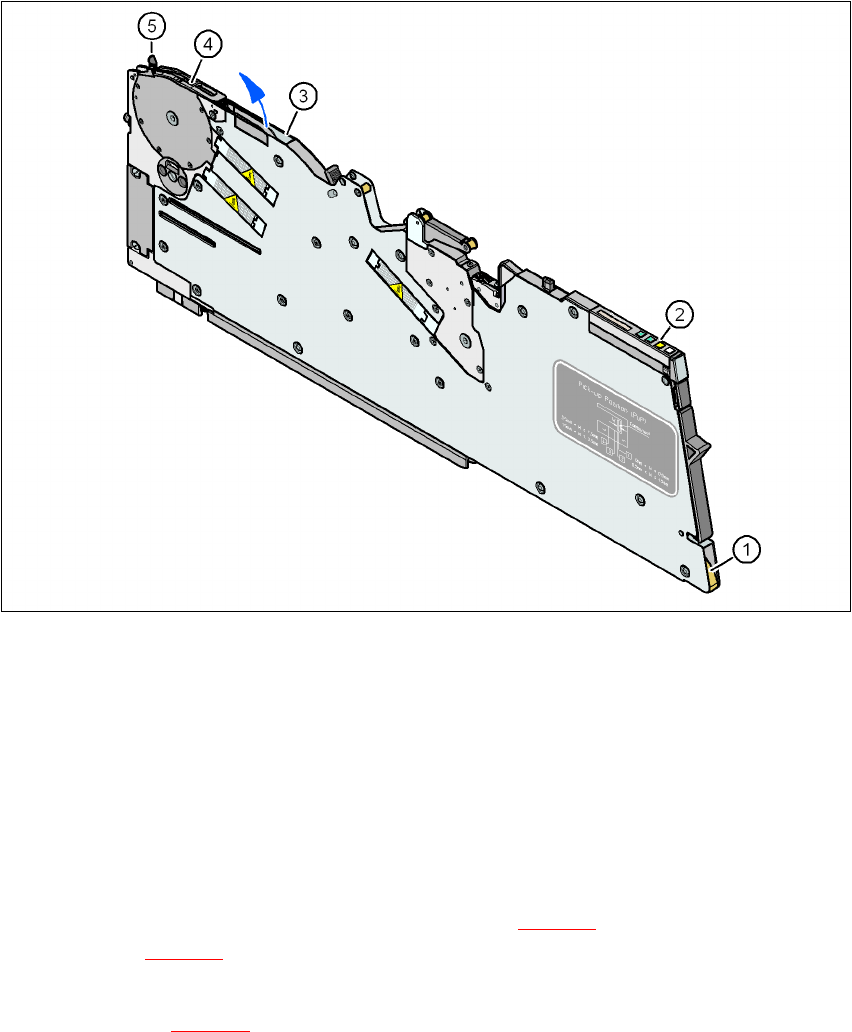

그림 . 5.10 - 4 컴포넌트 테이프 장착
(1) 테이프 가이드 채널 입구
(2) 오퍼레이터 패널
(3) 테이프 가이드 채널 출구
(4) 픽업 창
(5) 픽업 창을 들어올리기 위한 레버
5
→ 운반 구멍이 이동 방향으로 봤을 때 왼쪽에 오도록 컴포넌트 테이프를 잡습니다 .
→ 컴포넌트 테이프를 테이프 가이드 채널의 입구 ( 그림 5.10 - 4
의 항목 1) 로 밀고
출구 ( 그림 5.10 - 4
의 항목 3) 에서 나올 때까지 더 밉니다 .
→ 컴포넌트 테이프를 위쪽으로 빼내서 테이프 상단 반대쪽으로 커버 호일을 접습니다 .
→ 픽업 창 (그림 5.10 - 5
의 항목 2) 아래 있는 테이프 시작 부분을 밀고
컴포넌트 테이프가 스프로킷 휠에 닿을 때까지 더 밉니다 .
