사용자 매뉴얼 SIPLACE SX4/DX4 5 장비 작업 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 5.10 피 더 모듈 셋 업 271 → 분리 에지 ( 270 페이지에 있는 그 림 5.10 - 5 의 항 목 3) 에 기대어 놓 일 때까 지 커버 호일을 뒤 로 접 습니다 . 참고 5 커버 호일이 분리 에지에 닿 을 때까 지 픽 업 창 을 내리지 마십 시오 . → 이…
5 장비 작업 사용자 매뉴얼 SIPLACE SX4/DX4
5.10 피더 모듈 셋업 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
270
5

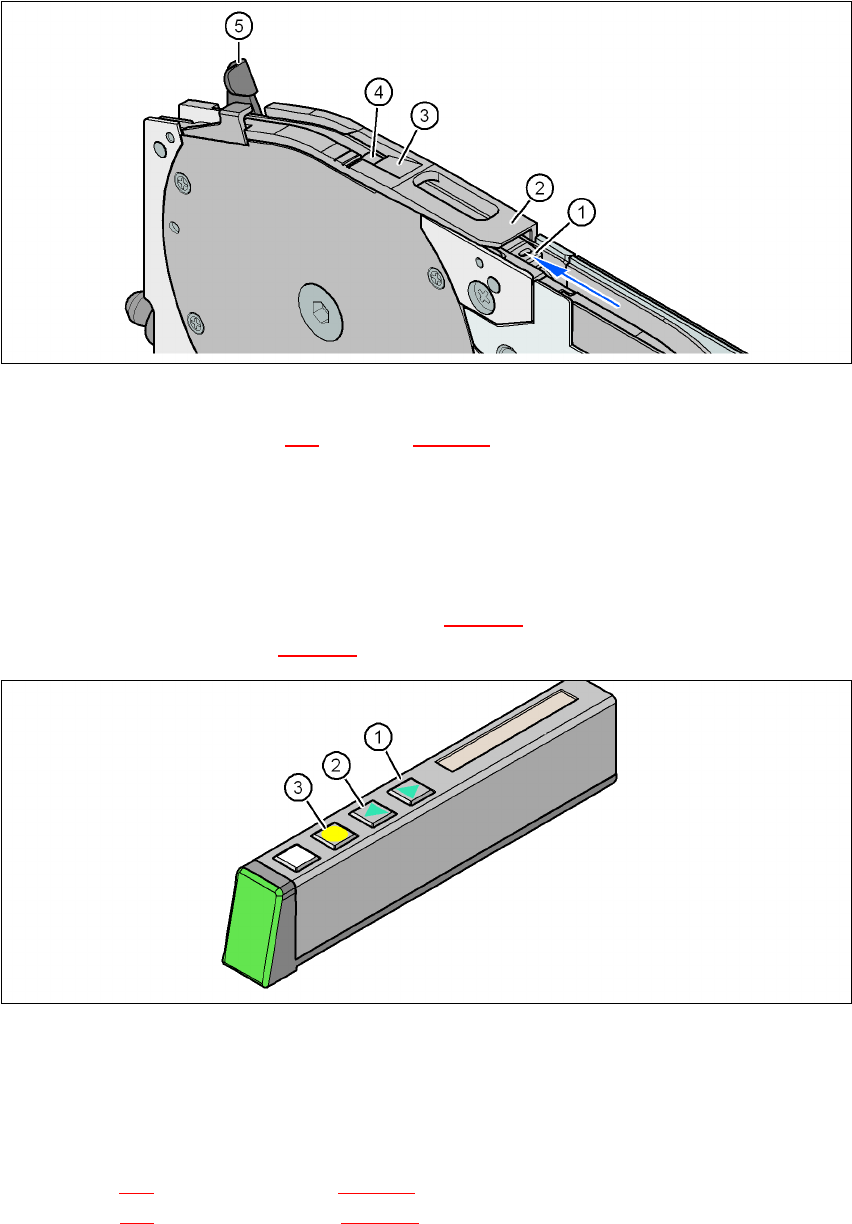

그림 . 5.10 - 5 테이프 피더 모듈에 있는 픽업 창
(1) 테이프 지지대 , 분리 가능 (272 페이지의 5.10.4.4 단원 참조 )
(2) 픽업 창
(3) 커버 호일 분리 에지
(4) 부품 픽업 영역
(5) 픽업 창을 들어올리거나 잠글 수 있는 레버
→ 오퍼레이터 패널에서 FORWARD 버튼 ( 그림 5.10 - 6
의 항목 1) 을 커버 호일의 벤드가
컴포넌트 픽업 영역 (그림 5.10 - 5
의 항목 4) 에 올 때까지 누릅니다 .
5
그림 . 5.10 - 6 8 mm 피더 모듈의 오퍼레이터 패널
(1) 컴포넌트 테이프를 앞으로 이동시키기 위한 FORWARD 버튼
(2) 컴포넌트 테이프를 뒤로 이동시키기 위한 BACK 버튼
(3) 커버 호일을 팽팽하기 하기 위한 FOIL 버튼
→ 픽업 창 (270
페이지에 있는 그림 5.10 - 5 의 항목 2) 을 첫 번째 고정 위치로 들어올리려면
이 레버 (270
페이지에 있는 그림 5.10 - 5 의 항목 5) 를 앞으로 밉니다 .
→ 픽업 창의 측면에서 커버 호일을 앞으로 당겨 픽업 창 아래로 빼냅니다 .
사용자 매뉴얼 SIPLACE SX4/DX4 5 장비 작업
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 5.10 피더 모듈 셋업
271
→ 분리 에지 (270
페이지에 있는 그림 5.10 - 5 의 항목 3) 에 기대어 놓일 때까지 커버 호일을
뒤로 접습니다 .
참고 5
커버 호일이 분리 에지에 닿을 때까지 픽업 창을 내리지 마십시오 .
→ 이 레버 (270
페이지에 있는 그림 5.10 - 5 의 항목 5) 를 뒤로 밀어 픽업 창을 내립니다 .
→ 커버 호일 로커 ( 그림 5.10 - 7
의 항목 2) 위에서 커버 호일이
호일 패킹 휠 (그림 5.10 - 7
의 항목 1) 에 닿을 때까지 커버 호일을 밉니다 .
5

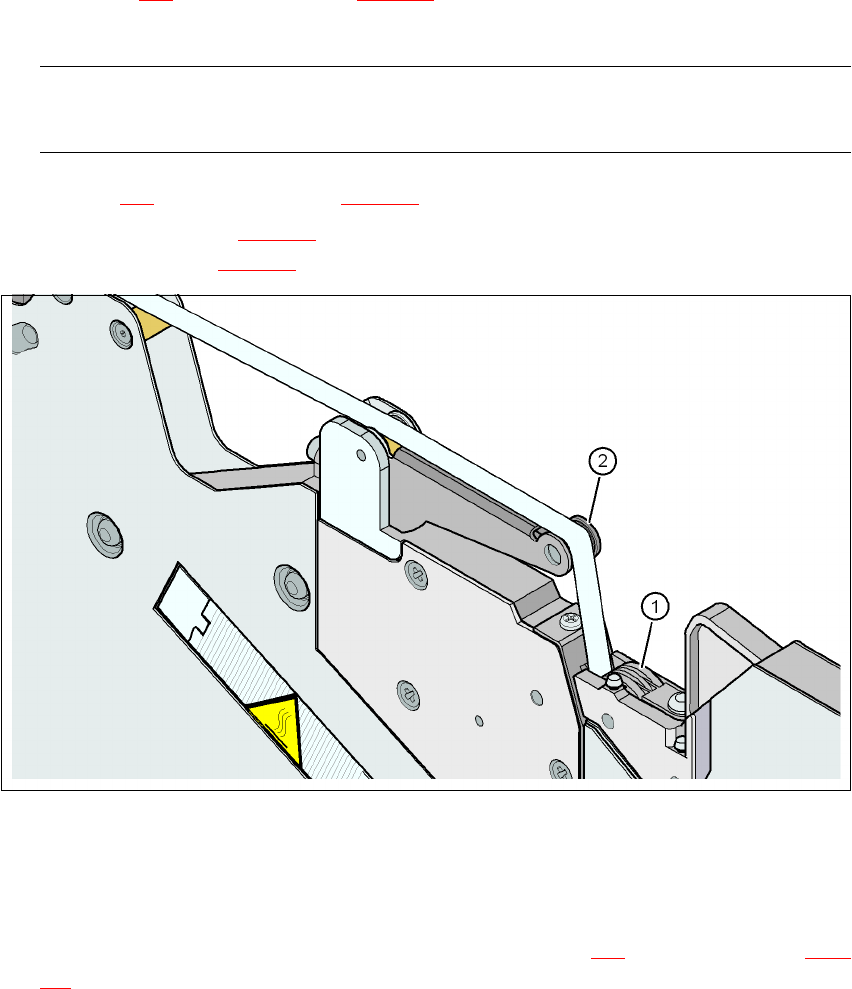

그림 . 5.10 - 7 커버 호일을 호일 팩킹 휠까지 밀기
(1) 커버 호일 팩킹 휠
(2) 커버 호일
5
→ 오퍼레이터 패널에서 커버 호일이 팽팽해질 때까지 FOIL 버튼 (270 페이지에 있는 그림 5.10
- 6 의 항목 3) 을 누릅니다 . 커버 호일 로커가 아래를 향하고 드라이브 모터가 멈춥니다 .
→ 피더 모듈 앞쪽 끝으로 컴포넌트 테이프를 자릅니다 .
5 장비 작업 사용자 매뉴얼 SIPLACE SX4/DX4
5.10 피더 모듈 셋업 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
272
5.10.4.4 8mm X 테이프 피더 모듈용 테이프 지지대
5

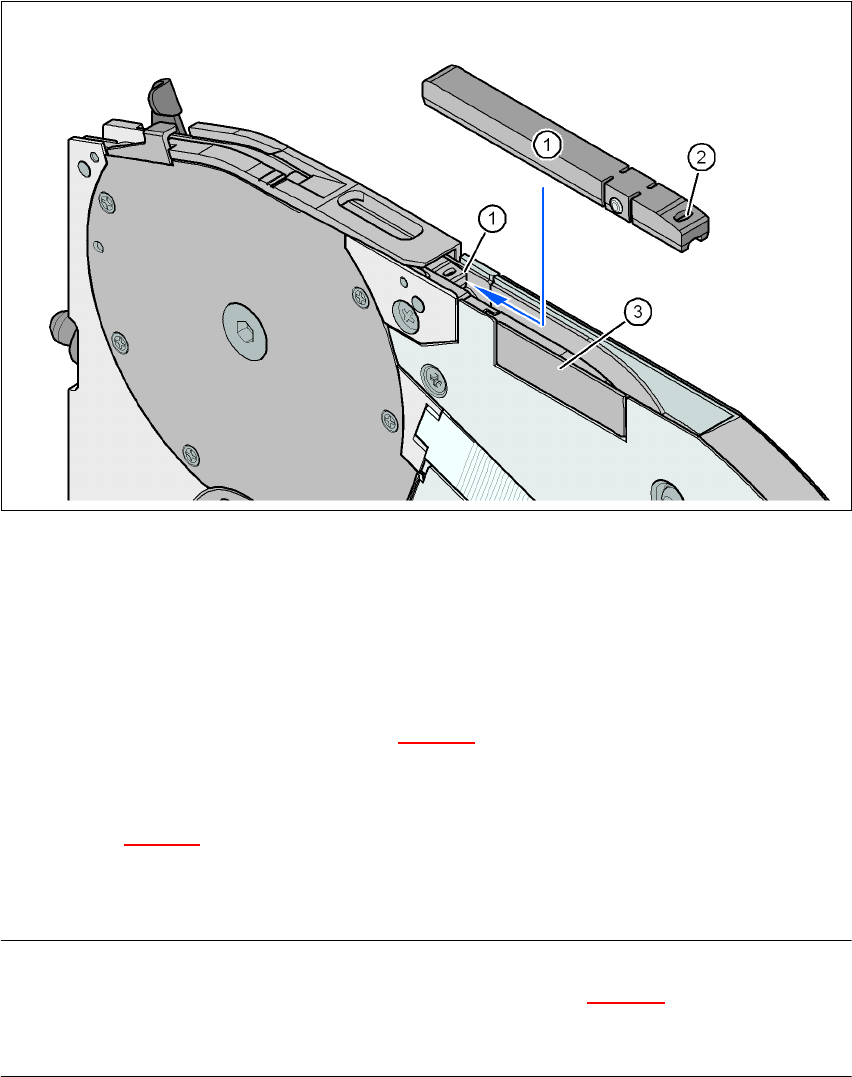

그림 . 5.10 - 8 8mm X 피더 모듈 - 테이프 지지대 및 접합 센서
(1) 테이프 지지대 , 분리 가능
(2) 테이프 지지대에 있는 타원형의 구멍
(3) 접합 센서 설치 위치
8 mm X 피더 모듈에는 테이프 지지대 ( 그림 5.10 - 8
의 항목 1) 가 장착되어 있습니다 . 필요에
따라 쉽게 분리할 수 있습니다 .
→ 워치메이커 (watchmaker) 스크류드라이버의 끝 부분을 테이프 지지대에 있는 타원형의 구
멍 (그림 5.10 - 8
의 항목 2) 에 끼우고 테이프 지지대를 테이프 이동 방향과 반대 방향으로
당겨 빼냅니다 .
→ 테이프 지지대를 끼울 때에는 해당 위치에 장착해야 합니다 .
참고 5
크기가 0402 이하인 컴포넌트의 경우 , 항상 테이프 지지대 ( 그림 5.10 - 8
의 항목 1) 를 8 mm
X 피더 모듈에 삽입합니다 . 그래야 Z 픽업 높이가 일관되어 픽업 높이를 수정하는 데 드는 시간
이 줄어듭니다 .
